Qui troverai tutte le parti e i disegni disponibili di “Bosch 3601H30520 ( GWS15-150CIH )”. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

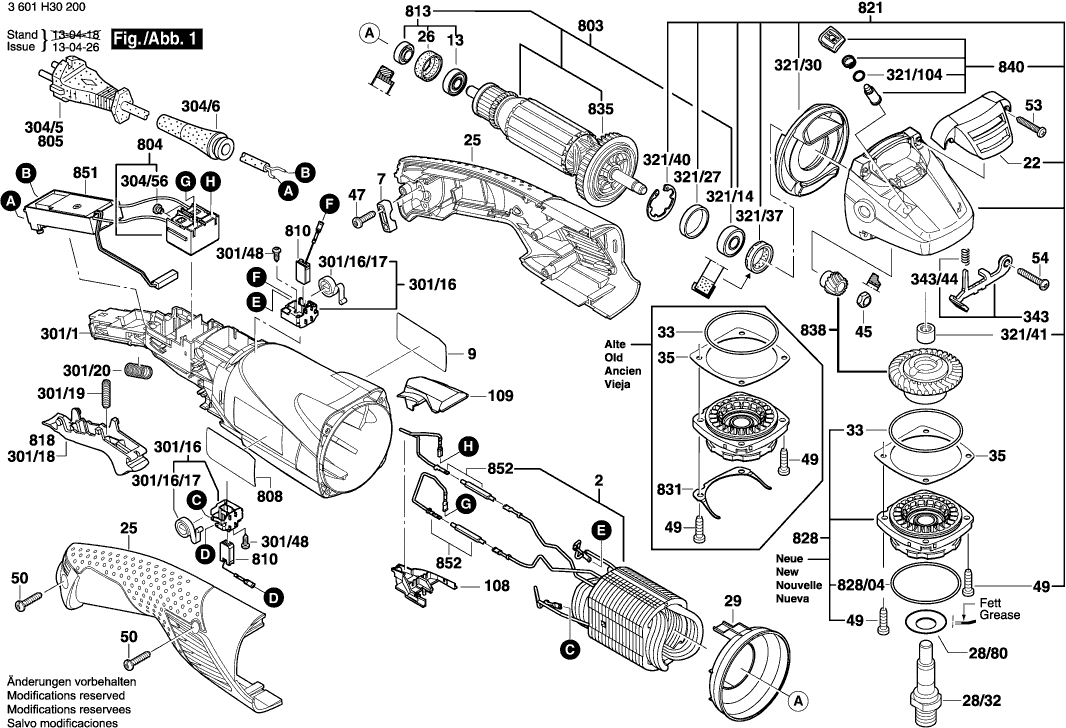

Disegni tecnici di Bosch 3601H30520 ( GWS15-150CIH )
Elenco parti di Bosch 3601H30520 ( GWS15-150CIH )
| Pos. | Descrizione | Prezzo IVA escl. | Prezzo IVA incl. | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Campo 230V | ||||
| 2 | 1604220417 | 26.84 | 32.74 | |
| Morsetto del cavo | ||||
| 7 | 2601035001 | 1.18 | 1.44 | |
| Targhetta del produttore GBH 2000 | ||||
| 9 | 160111C0UZ | 1.94 | 2.37 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 13 | 2600905032 | 4.10 | 5.00 | |
| Cappuccio di copertura STM 1800 | ||||
| 22 | 1605500260 | 2.71 | 3.31 | |
| Piastra di maniglia | ||||
| 25 | 1605132010 | 11.88 | 14.49 | |
| Anello di gomma 10 MM DI LARGHEZZA | ||||
| 26 | 1600206036 | 1.18 | 1.44 | |
| Mandrino di rettifica | ||||
| 28/32 | 1607000D6A | 5.83 | 7.11 | |
| Disco di copertura | ||||
| 28/80 | 1619P09390 | 1.70 | 2.07 | |
| Anello deflettore d'aria | ||||
| 29 | 1600591025 | 1.94 | 2.37 | |
| Mandrino di rettifica | ||||
| 32 | 1607000D6A | 5.83 | 7.11 | |
| Anello O | ||||
| 33 | 1600210035 | 1.18 | 1.44 | |
| Rondella di compensazione | ||||
| 35 | 1600136020 | 2.71 | 3.31 | |
| Rondella di compensazione | ||||
| 35 | 1600136013 | 1.94 | 2.37 | |
| Rondella di compensazione | ||||
| 35 | 1600136014 | 1.94 | 2.37 | |
| Rondella di compensazione | ||||
| 35 | 1600136015 | 1.94 | 2.37 | |
| Dado esagonale | ||||
| 45 | 1603300016 | 1.18 | 1.44 | |
| Vite a testa ovale Torx 4x30 | ||||
| 47 | 2603490022 | 0.83 | 1.01 | |
| Vite formante a filettatura M6x25 MM | ||||
| 49 | 2914491410 | 0.83 | 1.01 | |
| Vite a testa ovale Torx 4x30 | ||||
| 50 | 2603490023 | 0.83 | 1.01 | |
| Vite a testa ovale Torx 4x30 | ||||
| 53 | 1603435078 | 0.83 | 1.01 | |
| Vite a testa ovale Torx 4x30 | ||||
| 54 | 1603414026 | 0.83 | 1.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 80 | 3600150021 | |||
| Coperchio | ||||
| 108 | 1600A00XC4 | 1.18 | 1.44 | |
| COPERTURA | ||||
| 109 | 1605500263 | 3.31 | 4.04 | |
| Custodia del motore | ||||
| 301/1 | 1605108255 | 12.41 | 15.14 | |
| PORTA-SPAZZOLA | ||||
| 301/16 | 1601323025 | 2.71 | 3.31 | |
| Molla a spirale AGC 18 | ||||
| 301/16/17 | 1604652013 | 1.18 | 1.44 | |
| Scivolo di regolazione | ||||
| 301/18 | 1602319024 | 1.70 | 2.07 | |
| Molla compressione | ||||
| 301/19 | 1604611041 | 1.18 | 1.44 | |
| Molla compressione | ||||
| 301/20 | 3604611039 | 1.18 | 1.44 | |
| Vite di grasso AW 10 3x25 | ||||
| 301/48 | 1613435034 | 0.83 | 1.01 | |
| Vite a testa svasata VN-HK 85 M5x10 | ||||
| 304/56 | 1603415004 | 1.18 | 1.44 | |
| Non più disponibile, nessuna sostituzione | ||||
| 304/6 | 1600703040 | |||
| Anello O | ||||
| 321/104 | 1600210044 | 0.83 | 1.01 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 321/14 | 1600905032 | 4.70 | 5.73 | |
| Anello di gomma 10 MM DI LARGHEZZA | ||||
| 321/27 | 1600206025 | 1.70 | 2.07 | |
| Anello deflettore d'aria | ||||
| 321/30 | 1600591014 | 1.94 | 2.37 | |
| Guarnizione labiale dell'albero rotante | ||||
| 321/37 | 1600290016 | 1.94 | 2.37 | |
| Anello di bloccaggio | ||||
| 321/40 | 1600119011 | 1.70 | 2.07 | |
| CUSCINETTO A MANICOTTO | ||||
| 321/41 | 1600200029 | 2.24 | 2.73 | |
| Leva di arresto | ||||
| 343 | 1607000742 | 5.83 | 7.11 | |
| Molla compressione | ||||
| 343/44 | 1604611042 | 1.18 | 1.44 | |
| Coperchio Protettivo | ||||
| 651 | 1600A00XL0 | 13.11 | 15.99 | |
| Coperchio Protettivo | ||||
| 651 | 1600A025XT | 7.58 | 9.25 | |
| Indotto | ||||
| 803 | 1604010A53 | 81.47 | 99.39 | |
| Interruttore on-off | ||||
| 804 | 1607000A85 | 9.53 | 11.63 | |
| Cavo di alimentazione | ||||
| 805 | 1607000391 | 13.93 | 16.99 | |
| Targhetta | ||||
| 808 | 160111A3H3 | 1.94 | 2.37 | |
| KIT DI SERVIZIO 115V | ||||
| 810 | 1607000482 | 91.56 | 111.70 | |
| KIT DI SERVIZIO 115V | ||||
| 810 | 1607014176 | 10.73 | 13.09 | |
| Set di pezzi | ||||
| 813 | 1607000378 | 5.33 | 6.50 | |
| Carter del ingranaggio | ||||
| 821 | 1607000D1F | 29.75 | 36.30 | |
| Flangia del cuscinetto HKC 55 | ||||
| 828 | 1607000D6D | 11.88 | 14.49 | |
| Anello O | ||||
| 828/04 | 3600210109 | 1.70 | 2.07 | |
| Elemento di molla | ||||
| 831 | 1601290013 | 0.83 | 1.01 | |
| Ventola Sunon PMD2412PMB1-A | ||||
| 835 | 1606610132 | 1.70 | 2.07 | |
| Unità a Ingranaggi | ||||
| 838 | 1607000D4Z | 15.71 | 19.17 | |
| Pulsante | ||||
| 840 | 1603231032 | 3.31 | 4.04 | |
| Regolatore di velocità | ||||
| 851 | 1607233237 | 73.72 | 89.94 | |
| Cavo di connessione | ||||
| 852 | 1604448025 | 1.70 | 2.07 | |
| Anello O | ||||
| 890 | 1600210039 | 1.70 | 2.07 | |
| Maniglia ausiliaria M10 | ||||
| 891 | 16020250A0 | 8.45 | 10.31 | |
| Coperchio Protettivo | ||||
| 891 | 1600A025XP | 7.58 | 9.25 | |
| Dado rotondo | ||||
| 892 | 1603345043 | 6.54 | 7.98 | |
| Chiave a faccia di tipo pin | ||||
| 893 | 1607950052 | 2.71 | 3.31 | |
| Flangia di serraggio | ||||
| 895 | 2605703014 | 4.10 | 5.00 | |
| Flangia di bloccaggio rapido | ||||
| 896 | 1600A016PP | 36.85 | 44.96 | |
