Qui troverai tutte le parti e i disegni disponibili di “Bosch 3601H24804 (GWS14-125)”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

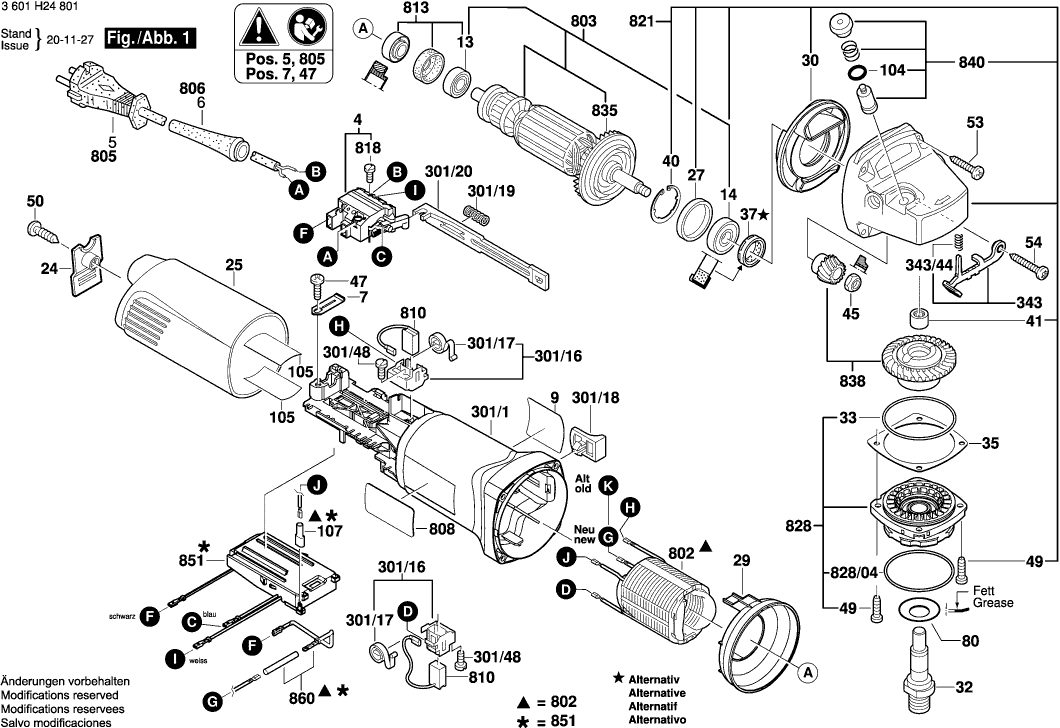

Disegni tecnici di Bosch 3601H24804 (GWS14-125)
Elenco parti di Bosch 3601H24804 (GWS14-125)
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Interruttore | ||||
| 4 | 1607200200 | 10.90 | 13.30 | |
| Morsetto di fissaggio | ||||
| 7 | 1601302017 | 1.00 | 1.22 | |
| Targhetta del produttore GBH 2000 | ||||
| 9 | 160111C427 | 1.94 | 2.37 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 13 | 2600905032 | 4.94 | 6.03 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 14 | 1600905032 | 5.81 | 7.09 | |
| COPERTURA | ||||
| 24 | 1605500228 | 2.52 | 3.07 | |
| Coperchio del alloggiamento VERDE | ||||
| 25 | 1605500251 | 7.46 | 9.10 | |
| Anello di gomma 10 MM DI LARGHEZZA | ||||
| 27 | 1600206025 | 2.08 | 2.54 | |
| Anello deflettore d'aria | ||||
| 29 | 1600591025 | 2.40 | 2.93 | |
| Anello deflettore d'aria | ||||
| 30 | 1600591014 | 2.40 | 2.93 | |
| Mandrino di rettifica | ||||
| 32 | 1607000D6A | 7.46 | 9.10 | |
| Anello O | ||||
| 33 | 1600210035 | 1.49 | 1.82 | |
| Rondella di compensazione | ||||
| 35 | 1600136020 | 3.44 | 4.20 | |
| Rondella di compensazione | ||||
| 35 | 1600136013 | 2.40 | 2.93 | |
| Rondella di compensazione | ||||
| 35 | 1600136014 | 2.40 | 2.93 | |
| Rondella di compensazione | ||||
| 35 | 1600136015 | 2.40 | 2.93 | |
| Anello di bloccaggio | ||||
| 40 | 1600119011 | 2.08 | 2.54 | |
| CUSCINETTO A MANICOTTO | ||||
| 41 | 1600200029 | 3.71 | 4.53 | |
| Dado esagonale | ||||
| 45 | 1619P17544 | 1.00 | 1.22 | |
| Vite a testa ovale Torx 4x30 | ||||
| 47 | 2603490021 | 1.00 | 1.22 | |
| Vite formante a filettatura M6x25 MM | ||||
| 49 | 2914491410 | 1.00 | 1.22 | |
| Vite formante a filettatura M6x25 MM | ||||
| 49 | 160343508X | 1.00 | 1.22 | |
| Vite a testa ovale Torx 4x30 | ||||
| 50 | 2603490023 | 1.00 | 1.22 | |
| Vite a testa ovale Torx 4x30 | ||||
| 53 | 1603435078 | 1.00 | 1.22 | |
| Vite a testa ovale Torx 4x30 | ||||
| 54 | 1603414026 | 1.00 | 1.22 | |
| Disco di copertura | ||||
| 80 | 1619P09390 | 2.08 | 2.54 | |
| Anello O | ||||
| 104 | 1600210044 | 1.00 | 1.22 | |
| Piastra isolante | ||||
| 105 | 1601008005 | 4.94 | 6.03 | |
| Parte isolante | ||||
| 107 | 1600712030 | 1.49 | 1.82 | |
| Custodia del motore | ||||
| 301/1 | 1605108249 | 9.47 | 11.55 | |
| PORTA-SPAZZOLA | ||||
| 301/16 | 1601323025 | 3.44 | 4.20 | |
| Molla a spirale AGC 18 | ||||
| 301/17 | 1604652013 | 1.49 | 1.82 | |
| Maniglia Dell'interruttore | ||||
| 301/18 | 1602026088 | 1.00 | 1.22 | |
| Molla compressione | ||||
| 301/19 | 1619P09932 | 1.28 | 1.56 | |
| Scivolo di regolazione | ||||
| 301/20 | 1602319011 | 1.49 | 1.82 | |
| Vite di grasso AW 10 3x25 | ||||
| 301/48 | 1613435034 | 1.00 | 1.22 | |
| Leva di arresto | ||||
| 343 | 1607000742 | 7.46 | 9.10 | |
| Molla compressione | ||||
| 343/44 | 1604611042 | 1.49 | 1.82 | |
| Coperchio Protettivo | ||||
| 651 | 1600A025XR | 11.71 | 14.29 | |
| Veiligheidsdeksel | ||||
| 651 | 1600A00XK9 | 10.90 | 13.30 | |
| Campo 230V | ||||
| 802 | 1607000397 | 23.90 | 29.16 | |
| Indotto | ||||
| 803 | 1604010A90 | 34.82 | 42.48 | |
| Cavo di alimentazione | ||||
| 805 | 1607000392 | 21.30 | 25.99 | |
| OCCHIELLO | ||||
| 806 | 1600703040 | 2.08 | 2.54 | |
| Targhetta | ||||
| 808 | 160111A3H3 | 2.40 | 2.93 | |
| KIT DI SERVIZIO 115V | ||||
| 810 | 1607000482 | 110.30 | 134.57 | |
| KIT DI SERVIZIO 115V | ||||
| 810 | 1607014176 | 12.82 | 15.64 | |
| Set di pezzi | ||||
| 813 | 1607000378 | 6.73 | 8.21 | |
| Vite a testa cilindrica | ||||
| 818 | 2910110048 | 1.00 | 1.22 | |
| Carter del ingranaggio | ||||
| 821 | 16058065SC | 15.61 | 19.04 | |
| LAGERFLENS | ||||
| 828 | 1607000D6C | 11.37 | 13.87 | |
| Anello O | ||||
| 828/04 | 3600210109 | 2.08 | 2.54 | |
| Elemento di molla | ||||
| 828/04 | 1601290013 | 1.00 | 1.22 | |
| Ventola Sunon PMD2412PMB1-A | ||||
| 835 | 1616B00064 | 2.08 | 2.54 | |
| Unità a Ingranaggi | ||||
| 838 | 1607000D4Y | 14.94 | 18.23 | |
| Pulsante | ||||
| 840 | 1607000A71 | 3.44 | 4.20 | |
| Regolatore di velocità | ||||
| 851 | 1607233291 | 26.62 | 32.48 | |
| Cavo di giunzione MX 1200/2 E EF | ||||
| 860 | 1604448023 | 1.49 | 1.82 | |
| Anello O | ||||
| 890 | 1600210039 | 2.08 | 2.54 | |
| Maniglia ausiliaria M10 | ||||
| 891 | 16020250A0 | 10.90 | 13.30 | |
| Coperchio Protettivo | ||||
| 891 | 1600A025XP | 9.67 | 11.80 | |
| Dado rotondo | ||||
| 892 | 1603345043 | 8.35 | 10.19 | |
| Chiave a faccia di tipo pin | ||||
| 893 | 1607950052 | 3.44 | 4.20 | |
| Flangia di serraggio | ||||
| 895 | 2605703014 | 7.53 | 9.19 | |
| Flangia di bloccaggio rapido | ||||
| 896 | 1600A016PP | 41.30 | 50.39 | |
| Tubo di Grasso 45 ml | ||||
| 897 | 1605430003 | 34.82 | 42.48 | |
| Tubo di Grasso 45 ml | ||||
| 898 | 1615430020 | 18.94 | 23.11 | |
| OLIO | ||||
| 899 | 3605430008 | 27.81 | 33.93 | |
