Qui troverai tutte le parti e i disegni disponibili di “Bosch 3601H242F2 (GWS14-125)”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

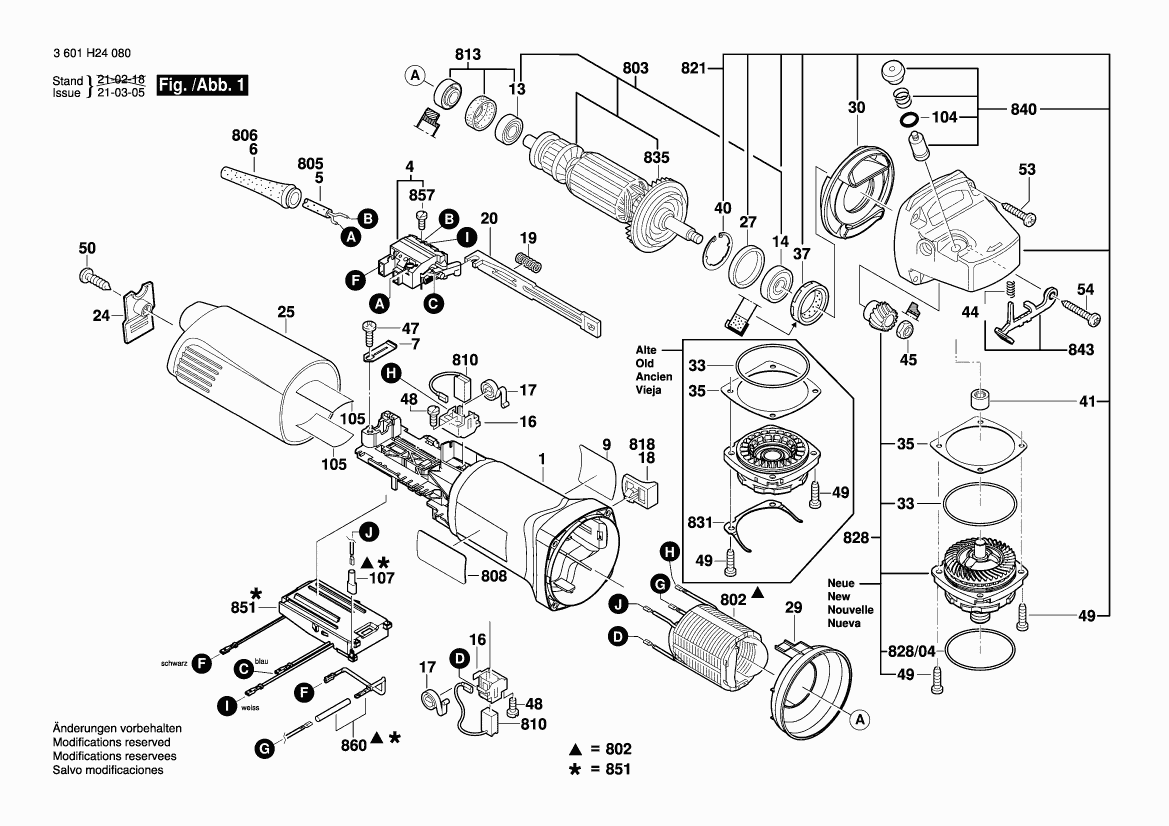

Disegni tecnici di Bosch 3601H242F2 (GWS14-125)
Elenco parti di Bosch 3601H242F2 (GWS14-125)
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Custodia del motore | ||||
| 1 | 1605108249 | 9.47 | 11.55 | |
| Interruttore | ||||
| 4 | 1607200200 | 10.90 | 13.30 | |
| OCCHIELLO | ||||
| 6 | 1600703031 | 2.86 | 3.49 | |
| Morsetto di fissaggio | ||||
| 7 | 1601302017 | 1.00 | 1.22 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 13 | 2600905032 | 4.94 | 6.03 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 14 | 1600905032 | 5.81 | 7.09 | |
| PORTA-SPAZZOLA | ||||
| 16 | 1601323023 | 3.44 | 4.20 | |
| Molla a spirale AGC 18 | ||||
| 17 | 1604652013 | 1.49 | 1.82 | |
| Molla compressione | ||||
| 19 | 1619P09932 | 1.28 | 1.56 | |
| Scivolo di regolazione | ||||
| 20 | 1602319011 | 1.49 | 1.82 | |
| COPERTURA | ||||
| 24 | 1605500228 | 2.52 | 3.07 | |
| Coperchio del alloggiamento VERDE | ||||
| 25 | 1605500251 | 7.46 | 9.10 | |
| Anello di gomma 10 MM DI LARGHEZZA | ||||
| 27 | 1600206036 | 1.49 | 1.82 | |
| Anello deflettore d'aria | ||||
| 29 | 1600591025 | 2.40 | 2.93 | |
| Anello deflettore d'aria | ||||
| 30 | 1600591014 | 2.40 | 2.93 | |
| Anello O | ||||
| 33 | 1600210035 | 1.49 | 1.82 | |
| Rondella di compensazione | ||||
| 35 | 1600136013 | 2.40 | 2.93 | |
| Rondella di compensazione | ||||
| 35 | 1600136014 | 2.40 | 2.93 | |
| Rondella di compensazione | ||||
| 35 | 1600136015 | 2.40 | 2.93 | |
| Guarnizione labiale dell'albero rotante | ||||
| 37 | 1600290016 | 2.40 | 2.93 | |
| Anello di bloccaggio | ||||
| 40 | 1600119011 | 2.08 | 2.54 | |
| CUSCINETTO A MANICOTTO | ||||
| 41 | 1600200029 | 3.71 | 4.53 | |
| Molla compressione | ||||
| 44 | 1604611042 | 1.49 | 1.82 | |
| Dado esagonale | ||||
| 45 | 1619P17544 | 1.00 | 1.22 | |
| Vite della piastra | ||||
| 47 | 2912401018 | 1.00 | 1.22 | |
| Vite della piastra | ||||
| 48 | 2912401005 | 1.00 | 1.22 | |
| Vite della piastra | ||||
| 50 | 2912401420 | 1.00 | 1.22 | |
| Lenskopschroef | ||||
| 53 | 1603415005 | 0.83 | 1.01 | |
| Vite a testa ovale Torx 4x30 | ||||
| 54 | 2603490025 | 1.00 | 1.22 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 80 | 3600150021 | |||
| Anello O | ||||
| 104 | 1600210044 | 1.00 | 1.22 | |
| Piastra isolante | ||||
| 105 | 1601008005 | 4.94 | 6.03 | |
| Parte isolante | ||||
| 107 | 1600712030 | 1.49 | 1.82 | |
| Campo 230V | ||||
| 802 | 1607000397 | 23.90 | 29.16 | |
| Indotto | ||||
| 803 | 1604010A22 | 88.83 | 108.37 | |
| Cavo di alimentazione | ||||
| 805 | 1607000385 | 13.13 | 16.02 | |
| KIT DI SERVIZIO 115V | ||||
| 810 | 1607014176 | 12.82 | 15.64 | |
| Set di pezzi | ||||
| 813 | 1607000378 | 6.73 | 8.21 | |
| Maniglia Dell'interruttore | ||||
| 818 | 1602026088 | 1.00 | 1.22 | |
| Carter del ingranaggio | ||||
| 821 | 16058065SB | 31.42 | 38.33 | |
| Flangia del cuscinetto HKC 55 | ||||
| 828 | 1607000E1D | 22.88 | 27.91 | |
| LAGERFLENS | ||||
| 828 | 1607000D6C | 11.37 | 13.87 | |
| Anello O | ||||
| 828/04 | 3600210109 | 2.08 | 2.54 | |
| Elemento di molla | ||||
| 831 | 1601290013 | 1.00 | 1.22 | |
| Mandrino di rettifica | ||||
| 832 | 1607000D6A | 7.46 | 9.10 | |
| Ventola Sunon PMD2412PMB1-A | ||||
| 835 | 1616B00064 | 2.08 | 2.54 | |
| Unità a Ingranaggi | ||||
| 838 | 1607000D4Y | 14.94 | 18.23 | |
| Pulsante | ||||
| 840 | 1607000A71 | 3.44 | 4.20 | |
| Leva di arresto | ||||
| 843 | 1607000742 | 7.46 | 9.10 | |
| Vite formante a filettatura M6x25 MM | ||||
| 849 | 2914491410 | 1.00 | 1.22 | |
| Regolatore di velocità | ||||
| 851 | 1607233291 | 26.62 | 32.48 | |
| Vite a testa cilindrica | ||||
| 857 | 2910110048 | 1.00 | 1.22 | |
| Cavo di giunzione MX 1200/2 E EF | ||||
| 860 | 1604448023 | 1.49 | 1.82 | |
| Anello O | ||||
| 890 | 1600210039 | 2.08 | 2.54 | |
| Maniglia ausiliaria M10 | ||||
| 891 | 16020250A0 | 10.90 | 13.30 | |
| Coperchio Protettivo | ||||
| 891 | 1600A025XP | 9.67 | 11.80 | |
| Dado rotondo | ||||
| 892 | 1603345043 | 8.35 | 10.19 | |
| Chiave a faccia di tipo pin | ||||
| 893 | 1619P08927 | 4.18 | 5.10 | |
| Flangia di serraggio | ||||
| 895 | 2605703014 | 7.53 | 9.19 | |
| SNELSPANMOER | ||||
| 896 | 1603340027 | 45.52 | 55.53 | |
| Flangia di bloccaggio rapido | ||||
| 896 | 1600A016PP | 41.30 | 50.39 | |
