Qui troverai tutte le parti e i disegni disponibili di “Bosch 3601G93300 (GWS12-125CIPX)”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

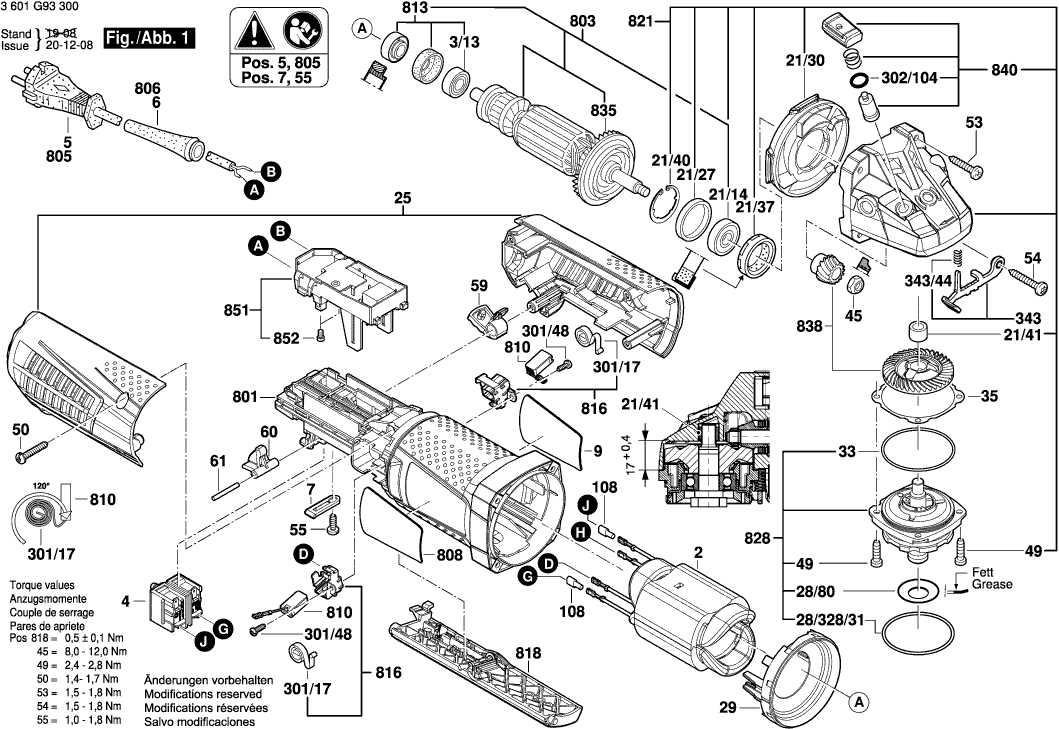

Disegni tecnici di Bosch 3601G93300 (GWS12-125CIPX)
Elenco parti di Bosch 3601G93300 (GWS12-125CIPX)
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Campo 230V | ||||
| 2 | 1604220475 | 31.42 | 38.33 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 3/13 | 2600905032 | 4.94 | 6.03 | |
| Interruttore | ||||
| 4 | 1607200256 | 11.37 | 13.87 | |
| Interruttore | ||||
| 4 | 160720035A | 10.90 | 13.30 | |
| OCCHIELLO | ||||
| 6 | 1600703043 | 2.40 | 2.93 | |
| OCCHIELLO | ||||
| 6 | 160070304D | 1.49 | 1.82 | |
| Morsetto di fissaggio | ||||
| 7 | 1601302017 | 1.00 | 1.22 | |
| Targhetta del produttore GBH 2000 | ||||
| 9 | 160111C01U | 1.00 | 1.22 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 21/14 | 1600905032 | 5.81 | 7.09 | |
| Anello di gomma 10 MM DI LARGHEZZA | ||||
| 21/27 | 1600206025 | 2.08 | 2.54 | |
| Distributore Dell'aria | ||||
| 21/30 | 1600591048 | 2.40 | 2.93 | |
| Guarnizione labiale dell'albero rotante | ||||
| 21/37 | 1600290016 | 2.40 | 2.93 | |
| Anello di bloccaggio | ||||
| 21/40 | 1600119011 | 2.08 | 2.54 | |
| CUSCINETTO A MANICOTTO | ||||
| 21/41 | 1600200029 | 3.71 | 4.53 | |
| Sezione di alloggiamento | ||||
| 25 | 160510829A | 7.46 | 9.10 | |
| Anello O | ||||
| 28/328/31 | 3600210109 | 2.08 | 2.54 | |
| Disco di copertura | ||||
| 28/80 | 1619P09390 | 2.08 | 2.54 | |
| Anello deflettore d'aria | ||||
| 29 | 1600591047 | 2.08 | 2.54 | |
| Anello O | ||||
| 33 | 1600210035 | 1.49 | 1.82 | |
| Rondella di compensazione | ||||
| 35 | 1600136020 | 3.44 | 4.20 | |
| Rondella di compensazione | ||||
| 35 | 1600136013 | 2.40 | 2.93 | |
| Rondella di compensazione | ||||
| 35 | 1600136014 | 2.40 | 2.93 | |
| Rondella di compensazione | ||||
| 35 | 1600136015 | 2.40 | 2.93 | |
| Dado esagonale | ||||
| 45 | 1603300016 | 1.49 | 1.82 | |
| Dado esagonale | ||||
| 45 | 1619P17544 | 1.00 | 1.22 | |
| Vite formante a filettatura M6x25 MM | ||||
| 49 | 2914491410 | 1.00 | 1.22 | |
| Vite a testa ovale Torx 4x30 | ||||
| 50 | 2603490023 | 1.00 | 1.22 | |
| Vite a testa ovale Torx 4x30 | ||||
| 53 | 1603435078 | 1.00 | 1.22 | |
| Vite a testa ovale Torx 4x30 | ||||
| 54 | 1603414026 | 1.00 | 1.22 | |
| Vite a testa ovale Torx 4x30 | ||||
| 55 | 2603490021 | 1.00 | 1.22 | |
| Tappo H03 Kiba DF700 | ||||
| 59 | 1600591054 | 1.00 | 1.22 | |
| Leva di trasferimento inversa | ||||
| 60 | 1602026095 | 1.00 | 1.22 | |
| Spina Cilindrica | ||||
| 61 | 1600A00X5A | 1.00 | 1.22 | |
| Parte isolante | ||||
| 108 | 1600712030 | 1.49 | 1.82 | |
| Custodia del motore | ||||
| 301/1 | 1605108293 | 11.02 | 13.44 | |
| Molla a spirale AGC 18 | ||||
| 301/17 | 1604652021 | 1.00 | 1.22 | |
| Vite di grasso AW 10 3x25 | ||||
| 301/48 | 1613435034 | 1.00 | 1.22 | |
| Anello O | ||||
| 302/104 | 1600210044 | 1.00 | 1.22 | |
| Leva di arresto | ||||
| 343 | 1607000742 | 7.46 | 9.10 | |
| Molla compressione | ||||
| 343/44 | 1604611042 | 1.49 | 1.82 | |
| Maniglia ausiliaria M10 | ||||
| 650/1 | 16020250A0 | 10.90 | 13.30 | |
| Dado rotondo | ||||
| 650/2 | 1600A001PG | 2.40 | 2.93 | |
| Chiave a faccia di tipo pin | ||||
| 650/3 | 1607950052 | 3.44 | 4.20 | |
| Flangia di serraggio | ||||
| 650/5 | 2605703014 | 7.53 | 9.19 | |
| O-Ring | ||||
| 650/5/2 | 1600210055 | 1.00 | 1.22 | |
| Flangia di bloccaggio rapido | ||||
| 650/6 | 1600A016PU | 43.12 | 52.61 | |
| Coperchio Protettivo | ||||
| 651 | 1600A025XR | 11.71 | 14.29 | |
| Veiligheidsdeksel | ||||
| 651 | 1600A00XK9 | 10.90 | 13.30 | |
| Custodia del motore | ||||
| 801 | 1607000D98 | 11.37 | 13.87 | |
| Indotto | ||||
| 803 | 1607000V33 | 50.23 | 61.28 | |
| Cavo di alimentazione | ||||
| 805 | 1607000392 | 21.30 | 25.99 | |
| Targhetta | ||||
| 808 | 160111A3HJ | 2.40 | 2.93 | |
| KIT DI SERVIZIO 115V | ||||
| 810 | 1607000V37 | 13.13 | 16.02 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 813 | 1607000V38 | 7.46 | 9.10 | |
| PORTA-SPAZZOLA | ||||
| 816 | 1607000V43 | 3.44 | 4.20 | |
| Cricchetto di commutazione | ||||
| 818 | 1607000504 | 9.67 | 11.80 | |
| Carter del ingranaggio | ||||
| 821 | 1605806559 | 27.81 | 33.93 | |
| Non più disponibile, nessuna sostituzione | ||||
| 828 | 1607000D67 | |||
| Ventola Sunon PMD2412PMB1-A | ||||
| 835 | 1606610132 | 2.08 | 2.54 | |
| Ventola Sunon PMD2412PMB1-A | ||||
| 835 | 1616B00064 | 2.08 | 2.54 | |
| Unità a Ingranaggi | ||||
| 838 | 1600A001X6 | 31.42 | 38.33 | |
| Pulsante | ||||
| 840 | 1607000V41 | 4.18 | 5.10 | |
| Regolatore di velocità | ||||
| 851 | 1607000D9Z | 39.14 | 47.75 | |
| Vite a testa cilindrica | ||||
| 852 | 1607000V42 | 1.00 | 1.22 | |
| Coperchio Protettivo | ||||
| 891 | 1600A025XP | 9.67 | 11.80 | |
| Maniglia ausiliaria M10 | ||||
| 891 | 160202509T | 3.44 | 4.20 | |
