Qui troverai tutte le parti e i disegni disponibili del 'Bosch 3601G9D000 ( GWS11-125 )'. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Si prega di notare quanto segue quando si ordina:

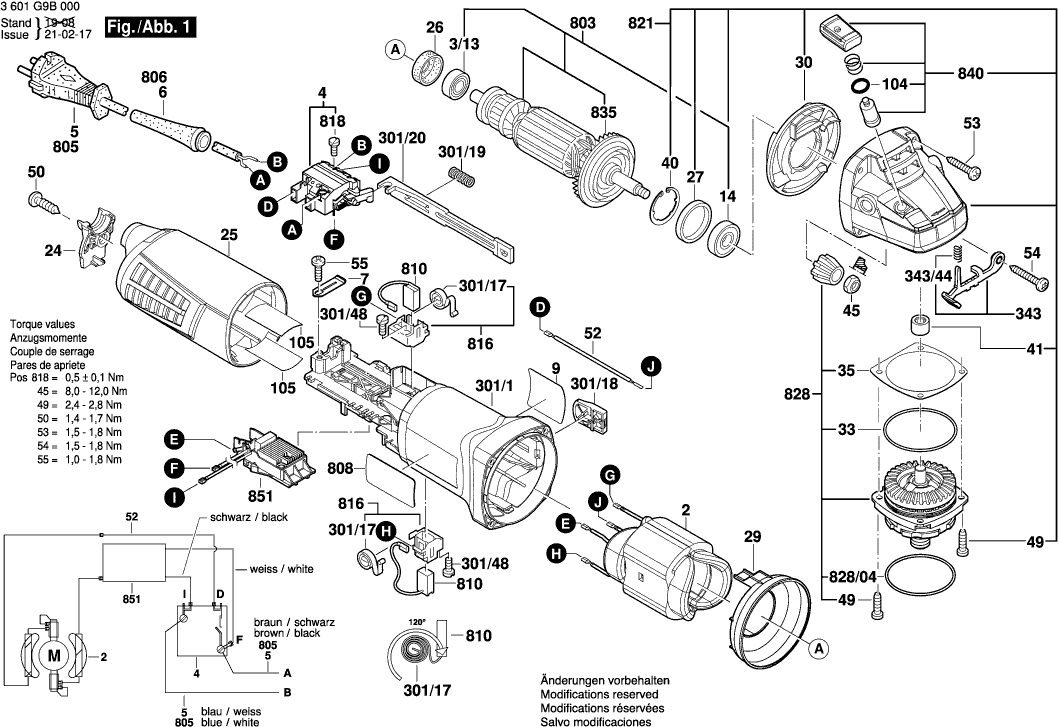

Disegno tecnico del modello Bosch 3601G9D000 ( GWS11-125 )
Elenco parti di ricambio del modello Bosch 3601G9D000 ( GWS11-125 )
| Pos. | Descrizione | Prezzo escl. IVA | Prezzo incl. IVA | |
| I prezzi mostrati includono l'IVA | ||||
| Campo 230V | ||||
| 2 | 1607000F06 | 26.84 | 32.74 | |
| Campo 230V | ||||
| 2 | 1604220472 | 25.28 | 30.84 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 3/13 | 2600905032 | 4.10 | 5.00 | |
| Interruttore | ||||
| 4 | 1607200199 | 12.41 | 15.14 | |
| Morsetto di fissaggio | ||||
| 7 | 1601302017 | 0.83 | 1.01 | |
| Targhetta del produttore GBH 2000 | ||||
| 9 | 1601118L04 | 0.83 | 1.01 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 14 | 1600905032 | 4.70 | 5.73 | |
| COPERTURA | ||||
| 24 | 1605500279 | 2.24 | 2.73 | |
| Coperchio del alloggiamento VERDE | ||||
| 25 | 1605500278 | 6.54 | 7.98 | |
| Anello intermedio | ||||
| 26 | 1600502023 | 1.70 | 2.07 | |
| Anello di gomma 10 MM DI LARGHEZZA | ||||
| 27 | 1600206025 | 1.70 | 2.07 | |
| Anello deflettore d'aria | ||||
| 29 | 1600591025 | 1.94 | 2.37 | |
| Distributore Dell'aria | ||||
| 30 | 1600591050 | 1.94 | 2.37 | |
| Mandrino di rettifica | ||||
| 32 | 1607000D6A | 5.83 | 7.11 | |
| Anello O | ||||
| 33 | 1600210035 | 1.18 | 1.44 | |
| Rondella di compensazione | ||||
| 35 | 1600136020 | 2.71 | 3.31 | |
| Rondella di compensazione | ||||
| 35 | 1600136013 | 1.94 | 2.37 | |
| Rondella di compensazione | ||||
| 35 | 1600136014 | 1.94 | 2.37 | |
| Rondella di compensazione | ||||
| 35 | 1600136015 | 1.94 | 2.37 | |
| Anello di bloccaggio | ||||
| 40 | 1600119011 | 1.70 | 2.07 | |
| CUSCINETTO A MANICOTTO | ||||
| 41 | 1600200029 | 2.24 | 2.73 | |
| Dado esagonale | ||||
| 45 | 1603300016 | 1.18 | 1.44 | |
| Vite formante a filettatura M6x25 MM | ||||
| 49 | 2914491410 | 0.83 | 1.01 | |
| Vite a testa ovale Torx 4x30 | ||||
| 50 | 2603490023 | 0.83 | 1.01 | |
| Cavo di connessione | ||||
| 52 | 1604448013 | 1.70 | 2.07 | |
| Vite a testa ovale Torx 4x30 | ||||
| 53 | 1603435078 | 0.83 | 1.01 | |
| Vite a testa ovale Torx 4x30 | ||||
| 54 | 1603414026 | 0.83 | 1.01 | |
| Vite a testa ovale Torx 4x30 | ||||
| 55 | 2603490021 | 0.83 | 1.01 | |
| Disco di copertura | ||||
| 80 | 1619P09390 | 1.70 | 2.07 | |
| Anello O | ||||
| 104 | 1600210044 | 0.83 | 1.01 | |
| Piastra isolante | ||||
| 105 | 1601008005 | 2.24 | 2.73 | |
| Custodia del motore | ||||
| 301/1 | 1605108288 | 8.45 | 10.31 | |
| Molla a spirale AGC 18 | ||||
| 301/17 | 1604652021 | 0.83 | 1.01 | |
| Maniglia Dell'interruttore | ||||
| 301/18 | 1602026088 | 0.83 | 1.01 | |
| Molla compressione | ||||
| 301/19 | 1604611026 | 0.83 | 1.01 | |
| Scivolo di regolazione | ||||
| 301/20 | 1602319011 | 1.18 | 1.44 | |
| Vite di grasso AW 10 3x25 | ||||
| 301/48 | 1613435034 | 0.83 | 1.01 | |
| Leva di arresto | ||||
| 343 | 1607000742 | 5.83 | 7.11 | |
| Molla compressione | ||||
| 343/44 | 1604611042 | 1.18 | 1.44 | |
| Maniglia ausiliaria M10 | ||||
| 650/1 | 16020250A0 | 8.45 | 10.31 | |
| Dado rotondo | ||||
| 650/2 | 1603345043 | 6.54 | 7.98 | |
| Chiave a faccia di tipo pin | ||||
| 650/3 | 1607950052 | 2.71 | 3.31 | |
| Flangia di serraggio | ||||
| 650/5 | 2605703014 | 4.10 | 5.00 | |
| Anello O | ||||
| 650/5/2 | 1600210039 | 1.70 | 2.07 | |
| Coperchio Protettivo | ||||
| 651 | 1600A025XR | 7.96 | 9.71 | |
| Indotto | ||||
| 803 | 1607000V51 | 60.65 | 73.99 | |
| Cavo di alimentazione | ||||
| 805 | 1607000392 | 15.71 | 19.17 | |
| OCCHIELLO | ||||
| 806 | 1600703043 | 1.94 | 2.37 | |
| Targhetta | ||||
| 808 | 160111A3H3 | 1.94 | 2.37 | |
| KIT DI SERVIZIO 115V | ||||
| 810 | 1607000V53 | 10.73 | 13.09 | |
| PORTA-SPAZZOLA | ||||
| 816 | 1607000V54 | 2.24 | 2.73 | |
| Vite a testa cilindrica | ||||
| 818 | 2910110048 | 0.83 | 1.01 | |
| Carter del ingranaggio | ||||
| 821 | 1607000V55 | 26.84 | 32.74 | |
| Flangia del cuscinetto HKC 55 | ||||
| 828 | 1607000E1D | 26.84 | 32.74 | |
| Anello O | ||||
| 828/04 | 3600210109 | 1.70 | 2.07 | |
| Ventola Sunon PMD2412PMB1-A | ||||
| 835 | 1606610132 | 1.70 | 2.07 | |
| Unità a Ingranaggi | ||||
| 838 | 1607000D4Y | 12.41 | 15.14 | |
| Pulsante | ||||
| 840 | 1607000V41 | 3.31 | 4.04 | |
| Regolatore di velocità | ||||
| 851 | 16072335CG | 49.56 | 60.46 | |
| Maniglia ausiliaria M10 | ||||
| 891 | 160202509T | 2.71 | 3.31 | |
| Flangia di bloccaggio rapido | ||||
| 896 | 1600A016PP | 36.85 | 44.96 | |
