Qui troverai tutte le parti e i disegni disponibili del 'Bosch 3601M42001 ( GTS635-216 )'. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Si prega di notare quanto segue quando si ordina:

Disegno tecnico del modello Bosch 3601M42001 ( GTS635-216 )

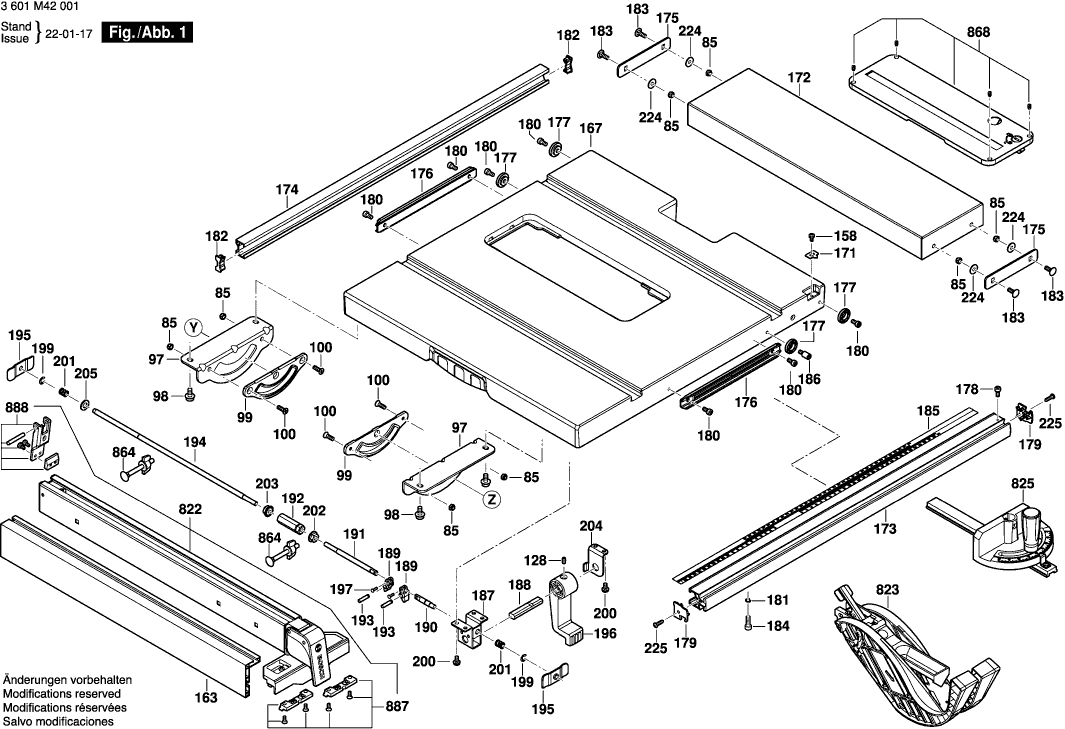

Disegno tecnico 1
Clicca per ingrandire

Disegno tecnico 2
Clicca per ingrandire

Disegno tecnico 3
Clicca per ingrandire

Disegno tecnico 4
Clicca per ingrandire

Elenco parti di ricambio del modello Bosch 3601M42001 ( GTS635-216 )

Pos. Descrizione Prezzo escl. IVA Prezzo incl. IVA
I prezzi mostrati includono l'IVA
Custodia del motore
1 1609B04181 15.71 19.17
Campo 230V
2 1619P04474 29.75 36.30
TASTIERA
4 1609B03941 15.71 19.17
Set di pezzi
5 1609B05701 7.58 9.25
Morsetto del cavo
6 1609B01027 0.83 1.01
ANELLO DI FISSAGGIO D38X1,75
7 1609BP7074 0.83 1.01
Targhetta
8 1609B06833 1.94 2.37
CUSCINETTO A SFERA
13 1609B04083 1.94 2.37
Piastra di copertura del cuscinetto
14 1619P06374 6.54 7.98
PORTA-SPAZZOLA
16 1619P06212 6.54 7.98
VITE C M4X35
18 1609B04911 2.71 3.31
VITE C M4X35
19 1609B05722 0.83 1.01
Cappuccio finale
22 1609B04130 5.83 7.11
Vite speciale
23 1609B00921 0.83 1.01
Modulo di avviamento morbido
24 1600A01CV2 20.42 24.91
Disco
25 1609B05717 0.83 1.01
Disco
26 1609B05718 0.83 1.01
VITE C M4X35
27 1609B01281 0.83 1.01
Anello di gomma 10 MM DI LARGHEZZA
28 1609B04072 0.83 1.01
Spina ad angolo retto
32 1619P06213 1.18 1.44
VITE C M4X35
33 1609B04208 0.83 1.01
Piastra di deviazione
34 1609B04075 1.18 1.44
ALBERO DI USCITA SA
38 1609B03947 6.54 7.98
Ingranaggio Elicoidale
39 1609B06362 10.73 13.09
VITE C M4X35
41 1609B01050 0.83 1.01
MANICOTTO
42 1609B06547 3.31 4.04
Coperchio del cuscinetto RTS 400 REQ
43 1609B03948 1.18 1.44
Leva di bloccaggio
44 1609B06785 4.10 5.00
Molla di torsione
45 1609B03937 0.83 1.01
Vite di regolazione
47 1609B03929 0.83 1.01
Dado
48 1609BT4033 0.83 1.01
Anello interno TID 18
49 1609B03913 4.10 5.00
Flangia OS 400 EQ
51 1609B03915 3.31 4.04
Dado
52 1609B03916 0.83 1.01
Piastra di protezione
53 1609B05720 0.83 1.01
Cavo di giunzione MX 1200/2 E EF
54 1609B05721 1.70 2.07
Condensatore di interferenza
55 1609B05319 0.83 1.01
Blocco di Connessione 230V
57 1609BP7059 1.18 1.44
Filo di connessione
58 1609B06506 0.83 1.01
Filo di connessione
59 1609B06507 0.83 1.01
ALBERO DI TRASMISSIONE
61 1609B04525 1.94 2.37
Disco
62 1609B00675 0.83 1.01
Vite a brugola
63 1609B05390 0.83 1.01
Barra di vite
64 1609B06704 5.33 6.50
PIASTRA DI SUPPORTO
65 1609B04522 2.24 2.73
PUNTATORE
66 1609B06220 0.83 1.01
VITE C M4X35
68 1609B00650 0.83 1.01
Boccola
69 1609B04523 0.83 1.01
Clip di ritenzione
70 1609B01287 0.83 1.01
Boccola
71 1609B04524 1.70 2.07
Non più disponibile, nessuna sostituzione
72 1609B04520
VITE C M4X35
73 1609B00624 0.83 1.01
Profilo guida HKC 55
74 1609B04519 2.24 2.73
Disco
78 1609B06808 0.83 1.01
Ruota a mano
79 1609B04528 2.71 3.31
Montaggio di vite e rondella
80 1619P03825 0.83 1.01
Rondella piana
81 1609B00757 0.83 1.01
Manovella
82 1609B04529 0.83 1.01
VITE C M4X35
83 1609B00689 1.18 1.44
VITE C M4X35
84 1609B06368 0.83 1.01
DADO DI BLOCCAGGIO
85 1609BP7039 0.83 1.01
Camera della polvere WH V2 JP
86 1609B03863 1.18 1.44
Guardia inferiore
87 1609B06718 6.54 7.98
Piastra di supporto
88 1609B04530 0.83 1.01
Molla compressione
91 1609B04531 0.83 1.01
Carrello
92 1609B04517 40.61 49.54
VITE C M4X35
93 1609B04560 0.83 1.01
Rondella speciale
94 1609B03829 0.83 1.01
Fermaglio
95 1609B04551 1.18 1.44
VITE C M4X35
96 1609B06561 0.83 1.01
Angolo di ritenzione TURBO II
97 1609B06705 8.45 10.31
VITE C M4X35
98 1609B04541 0.83 1.01
CUSCINETTO
99 1609B01186 6.54 7.98
Vite a testa cilindrica
100 1609B01196 0.83 1.01
Estrazione della polvere
101 1609B06363 0.83 1.01
Vite per Taglio Plastica
105 1609B01046 0.83 1.01
Anello O
106 1609B04228 3.31 4.04
Piastra di montaggio
109 1609B06689 2.24 2.73
Disco
112 1609B06809 0.83 1.01
Piastra di montaggio
113 1609B06690 1.70 2.07
Porta copertura antipolvere
114 1609B06691 4.10 5.00
ASTA FILETTATA
128 1609B04562 0.83 1.01
VITE C M4X35
158 1609B01282 0.83 1.01
CORPO
163 1609B03874 12.41 15.14
Tavolo
167 1609B06339 130.32 158.99
Diaframma
169 1609B06422 0.83 1.01
PUNTATORE
171 1609B06218 0.83 1.01
Tubo di estensione
172 1609B03959 15.71 19.17
Binario
173 1609B03960 15.71 19.17
Binario
174 1609B03961 7.58 9.25
Piastra Supplementare
175 1609B03963 1.18 1.44
Binario
176 1609B06801 1.70 2.07
Binario
177 1609B06802 0.83 1.01
VITE C M4X35
178 1609B02751 0.83 1.01
Disco
179 1609B06382 0.83 1.01
VITE C M4X35
180 1609B00627 1.70 2.07
Rondella di bloccaggio
181 1609B02181 0.83 1.01
Disco
182 1609B06400 0.83 1.01
Vite a spalla
183 1609B03990 0.83 1.01
Bullone Flangia
184 1609B01322 0.83 1.01
Scala
185 1609B03886 1.94 2.37
Vite a spalla
186 1609B06589 0.83 1.01
Staffa di montaggio
187 1609B03964 1.94 2.37
Barra del manico
188 1609B03965 1.70 2.07
Camme
189 1609B03966 2.71 3.31
Pezzo Di Collegamento
190 1609B03967 1.18 1.44
Pezzo Di Collegamento
191 1609B03968 1.70 2.07
Dado
192 1609B03969 1.70 2.07
CHIOCCIOLA
193 1609B03970 0.83 1.01
ASTA
194 1609B03971 3.31 4.04
Diaframma
195 1609B03972 1.18 1.44
Leva di serraggio
196 1609B03973 1.70 2.07
Rivetto
197 1609B03974 0.83 1.01
Clip Finale
199 1609B01992 0.83 1.01
VITE C M4X35
200 1609B00647 1.18 1.44
Molla compressione
201 1609B03976 0.83 1.01
Dado a flangia
202 1609B03975 0.83 1.01
Dado a flangia
203 1609B06406 0.83 1.01
Braccio portaoggetti
204 1609B03993 0.83 1.01
Disco
205 1609B00670 1.18 1.44
Piede
206 1609B03983 60.65 73.99
Piastra Frontale
207 1609B03979 11.88 14.49
Tubo
208 1609B03984 26.84 32.74
Piastra Inferiore
209 1609B03985 11.88 14.49
Copertura del Piede
210 1609B03986 0.83 1.01
Disco
211 1609B03988 4.10 5.00
Diaframma
212 1609B03995 0.83 1.01
Leva KA 65
213 1609B03989 5.33 6.50
VITE C M4X35
214 1609B01243 0.83 1.01
Braccio portaoggetti
215 1609B03981 1.18 1.44
Anello di gomma 10 MM DI LARGHEZZA
216 1609BP7098 0.83 1.01
Piastra Supplementare
217 1609B06378 0.83 1.01
VITE C M4X35
218 1609B06405 0.83 1.01
Manicotto del cavo
219 1609B03890 0.83 1.01
Braccio portaoggetti
220 1609B03994 1.70 2.07
Braccio portaoggetti
221 1609B06413 0.83 1.01
Montaggio di vite e rondella
222 1609B00969 0.83 1.01
Non più disponibile, nessuna sostituzione
223 1609B04082
Rondella piana
224 1609B01253 0.83 1.01
Vite della piastra
225 1609BP7138 0.83 1.01
Vite della piastra
229 1609B00636 1.94 2.37
VITE C M4X35
230 1609B06380 0.83 1.01
Boccola
231 1609B06383 0.83 1.01
VITE C M4X35
232 1609B06385 0.83 1.01
Cassa dell'interruttore
233 1609B06381 1.70 2.07
Spingitore del pezzo di lavorazione
234 1609B06410 2.71 3.31
Attacco per chiave
235 1609B06384 1.18 1.44
Attacco per chiave
236 1609B03891 3.31 4.04
Manopola
237 1609B06421 0.83 1.01
Clip
238 1609B05286 0.83 1.01
Etichetta
241 1609B06355 3.31 4.04
Anello di ritenzione
242 1609B04626 0.83 1.01
Anello di ritenzione
243 1609B00644 1.70 2.07
Filo di connessione
244 1609B06358 1.18 1.44
Filo di connessione
245 1609B06359 1.18 1.44
VITE C M4X35
246 1609B06560 0.83 1.01
VITE C M4X35
247 1609B00631 1.94 2.37
VITE C M4X35
261 1609B06807 2.24 2.73
Assemblaggio dell'Indotto 230V
803 1609B06558 55.25 67.40
KIT DI SERVIZIO 115V
810 1609B06559 8.45 10.31
FERMA LUNGHEZZA
822 1609B04590 44.82 54.68
Guardia superiore
823 1609B06781 20.42 24.91
Regola per Tagli Angolari
825 1609B06423 9.53 11.63
Coltello divisorio CS 50 EBG
828 1609B04547 15.71 19.17
Scatola del Cambio
835 1609B06214 29.75 36.30
Coperchio del ingranaggio
840 1609B06952 11.88 14.49
Set di fissaggio
864 1609B06424 0.83 1.01
Tavolo
868 1609B06415 13.93 16.99
Leva di bloccaggio
876 1609B05713 3.31 4.04
Cuscinetto
887 1609B05715 1.70 2.07
Unità Di Serraggio
888 1609B05657 4.10 5.00
