Qui troverai tutte le parti e i disegni disponibili del 'Bosch 3601M45000 ( GTS254 )'. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Si prega di notare quanto segue quando si ordina:

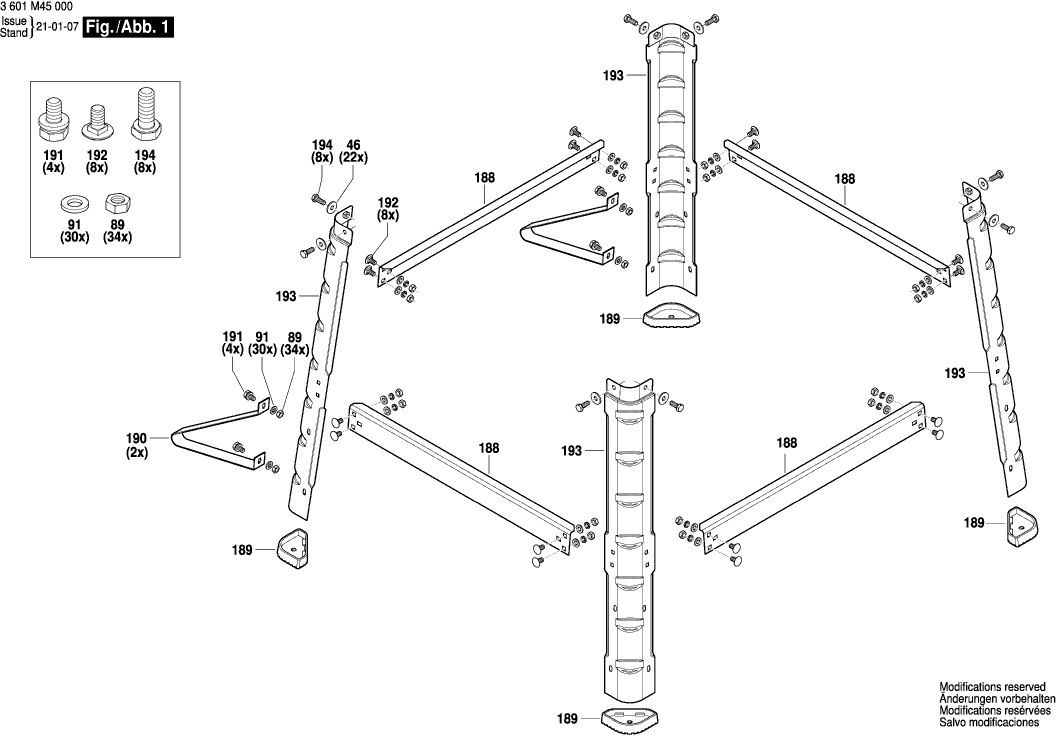

Disegno tecnico del modello Bosch 3601M45000 ( GTS254 )
Elenco parti di ricambio del modello Bosch 3601M45000 ( GTS254 )
| Pos. | Descrizione | Prezzo escl. IVA | Prezzo incl. IVA | |
| I prezzi mostrati includono l'IVA | ||||
| Campo 230V | ||||
| 2 | 160422058V | 26.84 | 32.74 | |
| Interruttore | ||||
| 4 | 160720037L | 12.41 | 15.14 | |
| Cavo di alimentazione | ||||
| 5 | 1619PB6263 | 8.45 | 10.31 | |
| OCCHIELLO | ||||
| 6 | 160070305B | 0.83 | 1.01 | |
| Morsetto di fissaggio | ||||
| 7 | 1600A022BY | 0.83 | 1.01 | |
| Targhetta | ||||
| 8 | 160111A8G9 | 1.94 | 2.37 | |
| Adesivo | ||||
| 9 | 160111C3WM | 1.94 | 2.37 | |
| Condensatore di interferenza | ||||
| 12 | 1619PB6256 | 1.70 | 2.07 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 13 | 160090009G | 4.10 | 5.00 | |
| VITE C M4X35 | ||||
| 19 | 160343008V | 0.83 | 1.01 | |
| Dado | ||||
| 23 | 1600A022CF | 0.83 | 1.01 | |
| Spina | ||||
| 27 | 1600A022DZ | 0.83 | 1.01 | |
| Fermata limite DF500 | ||||
| 28 | 1600A022EG | 5.83 | 7.11 | |
| Bullone | ||||
| 32 | 1600A022CM | 0.83 | 1.01 | |
| Spina | ||||
| 33 | 1600A022E0 | 0.83 | 1.01 | |
| PULSANTE | ||||
| 34 | 1600A022C0 | 0.83 | 1.01 | |
| VITE C M4X35 | ||||
| 35 | 160343008W | 0.83 | 1.01 | |
| Perno di bloccaggio | ||||
| 43 | 1600A022BT | 0.83 | 1.01 | |
| Leva di serraggio | ||||
| 44 | 1600A022FM | 1.18 | 1.44 | |
| PIEZO POLARE | ||||
| 45 | 1600A022FN | 0.83 | 1.01 | |
| Guarnizione | ||||
| 46 | 1600A022CC | 0.83 | 1.01 | |
| VITE C M4X35 | ||||
| 47 | 160343009P | 0.83 | 1.01 | |
| Braccio portaoggetti | ||||
| 48 | 1600A022ES | 1.18 | 1.44 | |
| Molla | ||||
| 49 | 160343008Y | 0.83 | 1.01 | |
| STRISCIA | ||||
| 50 | 1600A022DV | 0.83 | 1.01 | |
| VITE C M4X35 | ||||
| 51 | 1600A022C9 | 0.83 | 1.01 | |
| Leva di bloccaggio | ||||
| 54 | 1600A022CX | 1.94 | 2.37 | |
| Protezione AF-DW | ||||
| 55 | 1600A022CY | 4.10 | 5.00 | |
| Coltello divisorio CS 50 EBG | ||||
| 57 | 1600A022F1 | 5.33 | 6.50 | |
| Bullone | ||||
| 58 | 1600A022CN | 0.83 | 1.01 | |
| Piastra di limite RTSC/DTSC/ETSC | ||||
| 67 | 1600A022DM | 0.83 | 1.01 | |
| Piastra di limite RTSC/DTSC/ETSC | ||||
| 68 | 1600A022DN | 0.83 | 1.01 | |
| Allegato | ||||
| 69 | 1619PB7208 | 6.54 | 7.98 | |
| FERMAGLIO PER CAVO | ||||
| 70 | 1600A022F2 | 1.70 | 2.07 | |
| VITE C M4X35 | ||||
| 71 | 160343008Z | 0.83 | 1.01 | |
| COPERTURA | ||||
| 72 | 16055002HL | 0.83 | 1.01 | |
| Tavolo | ||||
| 73 | 1600A022F5 | 10.73 | 13.09 | |
| Base | ||||
| 74 | 1600A022ET | 4.10 | 5.00 | |
| VITE C M4X35 | ||||
| 75 | 1603430090 | 0.83 | 1.01 | |
| Spina | ||||
| 76 | 1600A022E1 | 0.83 | 1.01 | |
| VITE C M4X35 | ||||
| 77 | 1603430091 | 0.83 | 1.01 | |
| Tavolo | ||||
| 78 | 1600A022F6 | 49.56 | 60.46 | |
| Maniglia | ||||
| 79 | 1600A022ED | 0.83 | 1.01 | |
| Sedile | ||||
| 80 | 1600A022DD | 2.71 | 3.31 | |
| VITE C M4X35 | ||||
| 81 | 1603430092 | 0.83 | 1.01 | |
| Sedile | ||||
| 82 | 1600A022DE | 0.83 | 1.01 | |
| VITE C M4X35 | ||||
| 83 | 1603430093 | 0.83 | 1.01 | |
| Molla di torsione TSF 55 | ||||
| 84 | 1600A022C3 | 0.83 | 1.01 | |
| Protezione AF-DW | ||||
| 85 | 1600A022CZ | 2.71 | 3.31 | |
| Protezione AF-DW | ||||
| 86 | 1600A022D0 | 0.83 | 1.01 | |
| Rondella di compensazione | ||||
| 87 | 1600A022F7 | 0.83 | 1.01 | |
| Sedile | ||||
| 88 | 1600A022DF | 4.10 | 5.00 | |
| Dado | ||||
| 89 | 1600A022CG | 0.83 | 1.01 | |
| Rondella elastica Ø27,5x38,4 MM | ||||
| 90 | 160015003M | 0.83 | 1.01 | |
| Anello di distanza AU 43 FF | ||||
| 91 | 1600A022BM | 0.83 | 1.01 | |
| Ruota di scala | ||||
| 92 | 1600A022F8 | 0.83 | 1.01 | |
| Indicatore | ||||
| 93 | 1600A022F9 | 0.83 | 1.01 | |
| Piastra di montaggio | ||||
| 94 | 1600A022DP | 0.83 | 1.01 | |
| Bullone | ||||
| 95 | 1600A022CP | 0.83 | 1.01 | |
| Spina | ||||
| 96 | 1600A022E2 | 0.83 | 1.01 | |
| Scala graduata FSK 670 | ||||
| 97 | 1600A022EP | 1.18 | 1.44 | |
| Base | ||||
| 98 | 1600A022EU | 10.73 | 13.09 | |
| Scala graduata FSK 670 | ||||
| 99 | 1600A022ER | 0.83 | 1.01 | |
| Spina | ||||
| 100 | 1600A022E3 | 0.83 | 1.01 | |
| Guarnizione | ||||
| 101 | 1600A022CD | 0.83 | 1.01 | |
| COPERTURA | ||||
| 102 | 16055002HM | 6.54 | 7.98 | |
| VITE C M4X35 | ||||
| 103 | 1603430094 | 1.18 | 1.44 | |
| Flangia OS 400 EQ | ||||
| 105 | 1600A022FA | 1.18 | 1.44 | |
| Flangia OS 400 EQ | ||||
| 107 | 1619PB6279 | 2.71 | 3.31 | |
| STRISCIA | ||||
| 108 | 1600A022DY | 1.18 | 1.44 | |
| VITE C M4X35 | ||||
| 109 | 1603430095 | 0.83 | 1.01 | |
| Chiave a gola | ||||
| 112 | 1600A022FP | 0.83 | 1.01 | |
| ALBERO DI USCITA SA | ||||
| 113 | 1600A022FR | 3.31 | 4.04 | |
| VITE C M4X35 | ||||
| 114 | 160343009R | 0.83 | 1.01 | |
| Ingranaggio a Corona | ||||
| 115 | 1600A022BL | 11.88 | 14.49 | |
| Coltello divisorio CS 50 EBG | ||||
| 116 | 1600A022BK | 1.18 | 1.44 | |
| Anello di arresto | ||||
| 117 | 1600A022F4 | 0.83 | 1.01 | |
| VITE C M4X35 | ||||
| 119 | 1603430096 | 0.83 | 1.01 | |
| Sedile | ||||
| 120 | 1600A022DG | 4.10 | 5.00 | |
| Pad | ||||
| 121 | 1600A022FS | 0.83 | 1.01 | |
| Sedile | ||||
| 122 | 1600A022DH | 1.94 | 2.37 | |
| STRISCIA | ||||
| 123 | 1600A022DU | 13.93 | 16.99 | |
| Dado | ||||
| 124 | 1600A022CL | 1.18 | 1.44 | |
| VITE C M4X35 | ||||
| 126 | 1603430097 | 0.83 | 1.01 | |
| Involucro | ||||
| 127 | 1600A022FT | 1.18 | 1.44 | |
| Involucro | ||||
| 127 | 1619PB7258 | 1.10 | 1.34 | |
| VITE C M4X35 | ||||
| 128 | 1603430098 | 0.83 | 1.01 | |
| Anello di distanza AU 43 FF | ||||
| 129 | 1600A022FU | 0.83 | 1.01 | |
| Tappo | ||||
| 130 | 1600A022E8 | 0.83 | 1.01 | |
| COPERTURA | ||||
| 131 | 16055002HN | 1.18 | 1.44 | |
| Filo di connessione | ||||
| 132 | 1600A022EL | 1.18 | 1.44 | |
| Anello di distanza AU 43 FF | ||||
| 133 | 1600A022BN | 0.83 | 1.01 | |
| VITE C M4X35 | ||||
| 134 | 1603430099 | 0.83 | 1.01 | |
| MANICOTTO ESATRICO | ||||
| 135 | 1600A022EA | 0.83 | 1.01 | |
| Asta | ||||
| 136 | 1600A022D8 | 4.10 | 5.00 | |
| Ingranaggio Conico | ||||
| 137 | 16063332FF | 0.83 | 1.01 | |
| VITE C M4X35 | ||||
| 138 | 160343009A | 0.83 | 1.01 | |
| MANICOTTO ESATRICO | ||||
| 139 | 1600A022EB | 0.83 | 1.01 | |
| Anello di distanza AU 43 FF | ||||
| 140 | 1600A022BP | 0.83 | 1.01 | |
| Supporto per Apparecchiatura | ||||
| 141 | 1600A022FY | 1.18 | 1.44 | |
| Sedile | ||||
| 142 | 1600A022DJ | 0.83 | 1.01 | |
| CORPO | ||||
| 143 | 1600A022FZ | 36.85 | 44.96 | |
| Cavo Elettrico | ||||
| 144 | 160440001P | 0.83 | 1.01 | |
| Protezione AF-DW | ||||
| 145 | 1600A022G5 | 2.71 | 3.31 | |
| VITE C M4X35 | ||||
| 146 | 160343009B | 0.83 | 1.01 | |
| Braccio portaoggetti | ||||
| 147 | 1600A022FD | 0.83 | 1.01 | |
| Sedile | ||||
| 148 | 1600A022DK | 2.24 | 2.73 | |
| Coperchio dell'interruttore | ||||
| 149 | 1600A022D6 | 0.83 | 1.01 | |
| SPINA | ||||
| 151 | 1600A022BW | 0.83 | 1.01 | |
| Molla dell'interruttore | ||||
| 152 | 1600A022C4 | 0.83 | 1.01 | |
| Grilletto | ||||
| 153 | 1600A022EZ | 0.83 | 1.01 | |
| VITE C M4X35 | ||||
| 154 | 160343009C | 0.83 | 1.01 | |
| STRISCIA | ||||
| 155 | 1600A022DT | 5.33 | 6.50 | |
| Dado | ||||
| 156 | 1600A022CH | 0.83 | 1.01 | |
| Dado | ||||
| 157 | 1600A022CJ | 0.83 | 1.01 | |
| Tappo | ||||
| 158 | 1600A022E9 | 0.83 | 1.01 | |
| Maniglia TSC 55 | ||||
| 159 | 160513219G | 0.83 | 1.01 | |
| VITE C M4X35 | ||||
| 160 | 160343009D | 0.83 | 1.01 | |
| PIEZO POLARE | ||||
| 161 | 1600A022FE | 1.18 | 1.44 | |
| Anello di distanza AU 43 FF | ||||
| 162 | 1600A022BR | 0.83 | 1.01 | |
| Molla | ||||
| 163 | 1600A022C7 | 0.83 | 1.01 | |
| Leva KA 65 | ||||
| 164 | 1600A022FF | 1.18 | 1.44 | |
| VITE C M4X35 | ||||
| 165 | 160343009E | 0.83 | 1.01 | |
| Dado | ||||
| 166 | 1600A022CK | 1.18 | 1.44 | |
| Anello di distanza AU 43 FF | ||||
| 167 | 1600A022BS | 0.83 | 1.01 | |
| PUNTATORE | ||||
| 168 | 1600A022D1 | 0.83 | 1.01 | |
| BARRA TOMMY | ||||
| 169 | 1600A022FG | 1.70 | 2.07 | |
| VITE C M4X35 | ||||
| 170 | 160343009F | 0.83 | 1.01 | |
| Asta | ||||
| 171 | 1600A022DA | 2.71 | 3.31 | |
| MANICOTTO ESATRICO | ||||
| 172 | 1600A022EC | 0.83 | 1.01 | |
| STRISCIA | ||||
| 173 | 1600A022DS | 1.70 | 2.07 | |
| Sedile | ||||
| 174 | 1600A022DL | 1.94 | 2.37 | |
| VITE C M4X35 | ||||
| 175 | 160343009G | 0.83 | 1.01 | |
| Spina | ||||
| 176 | 1600A022E4 | 0.83 | 1.01 | |
| STRISCIA | ||||
| 177 | 1600A025F9 | 5.83 | 7.11 | |
| Spina | ||||
| 178 | 1600A022E5 | 0.83 | 1.01 | |
| VITE C M4X35 | ||||
| 179 | 160343009H | 0.83 | 1.01 | |
| TELAIO | ||||
| 188 | 1600A022EX | 10.73 | 13.09 | |
| Piede di supporto | ||||
| 189 | 1600A022EY | 0.83 | 1.01 | |
| PIATTO AD ANGOLO | ||||
| 190 | 1600A022FK | 4.10 | 5.00 | |
| VITE C M4X35 | ||||
| 191 | 160343009L | 0.83 | 1.01 | |
| VITE C M4X35 | ||||
| 192 | 160343009M | 0.83 | 1.01 | |
| Gamba del tavolo | ||||
| 193 | 1600A022FV | 23.75 | 28.98 | |
| VITE C M4X35 | ||||
| 194 | 160343009N | 0.83 | 1.01 | |
| Asta di spinta | ||||
| 195 | 1600A022D7 | 1.18 | 1.44 | |
| Cuneo di Presa | ||||
| 196 | 1600A022FW | 1.18 | 1.44 | |
| Chiave di montaggio | ||||
| 197 | 1600A022FX | 1.18 | 1.44 | |
| VITE C M4X35 | ||||
| 198 | 16034300A7 | 0.83 | 1.01 | |
| Molla | ||||
| 199 | 1600A025FA | 0.83 | 1.01 | |
| Induttore | ||||
| 200 | 1619PB6257 | 1.70 | 2.07 | |
| Tubo | ||||
| 201 | 1600A025FB | 1.18 | 1.44 | |
| Custodia del motore | ||||
| 801 | 1619PB6273 | 11.88 | 14.49 | |
| Indotto | ||||
| 803 | 1619PB6274 | 55.25 | 67.40 | |
| Indotto | ||||
| 803 | 1619PB7256 | 52.03 | 63.48 | |
| KIT DI SERVIZIO 115V | ||||
| 810 | 1619PB6280 | 5.33 | 6.50 | |
| Coperchio del cuscinetto RTS 400 REQ | ||||
| 811 | 1619PB6276 | 4.10 | 5.00 | |
| Carter del ingranaggio | ||||
| 825 | 1619PB7259 | 13.93 | 16.99 | |
| FERMA LUNGHEZZA | ||||
| 830 | 1619PB6271 | 26.84 | 32.74 | |
| Cricco | ||||
| 861 | 1619PB6270 | 5.83 | 7.11 | |
| Regola per Tagli Angolari | ||||
| 881 | 1619PB6272 | 9.53 | 11.63 | |
