Qui troverai tutte le parti e i disegni disponibili del 'Bosch 3601L30220 ( GTS10 )'. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Si prega di notare quanto segue quando si ordina:

Disegno tecnico del modello Bosch 3601L30220 ( GTS10 )

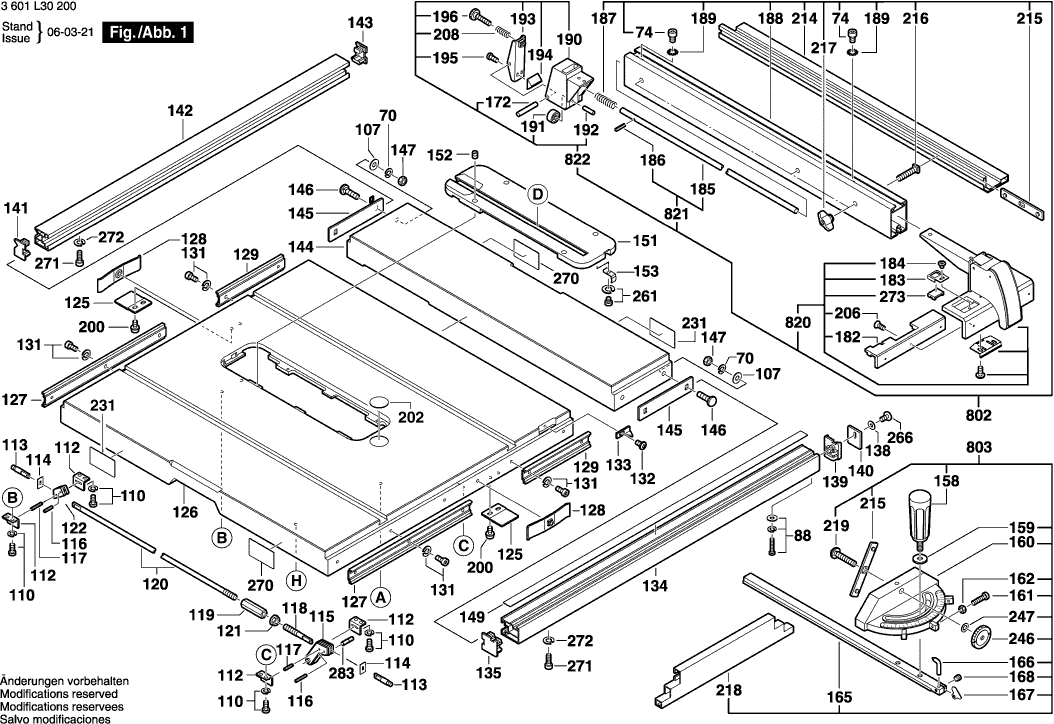

Disegno tecnico 1
Clicca per ingrandire

Disegno tecnico 2
Clicca per ingrandire

Disegno tecnico 3
Clicca per ingrandire

Elenco parti di ricambio del modello Bosch 3601L30220 ( GTS10 )

Pos. Descrizione Prezzo escl. IVA Prezzo incl. IVA
I prezzi mostrati includono l'IVA
Custodia del motore
1 2610996864 44.82 54.68
Campo 230V
2 1609203K86 55.25 67.40
Indotto
3 1619P03278 113.29 138.21
Interruttore
4 1609203K88 49.56 60.46
Cavo di alimentazione
5 1609203K89 12.41 15.14
Guida cavo
6 1609203K90 1.18 1.44
Morsetto di fissaggio
7 2610358842 1.18 1.44
Piastra Frontale
8 1609203K91 40.61 49.54
Adesivo
9 2610997806 0.83 1.01
Regolatore di velocità
12 2610008062 36.85 44.96
CUSCINETTO A SFERA
13 2610911928 9.53 11.63
CUSCINETTO A SFERA
14 2610911927 20.42 24.91
PORTA-SPAZZOLA
16 2610911858 12.41 15.14
VITE C M4X35
19 2610358844 1.18 1.44
Targhetta del produttore GBH 2000
20 1609902557 1.70 2.07
Targhetta
21 1619P03459 2.71 3.31
Coperchio
22 2610996865 11.88 14.49
VITE C M4X35
23 2610998571 0.83 1.01
Coperchio della spazzola
24 2610911859 1.70 2.07
Dado
25 2610327868 0.83 1.01
Inserto SYS-ISC 240
26 2610911569 1.94 2.37
VITE C M4X35
27 2610911929 0.83 1.01
Anello di gomma 10 MM DI LARGHEZZA
28 2610996948 1.18 1.44
Coperchio del cuscinetto RTS 400 REQ
29 2610911566 2.24 2.73
VITE C M4X35
30 2610355295 1.70 2.07
Carter del ingranaggio
31 2610996863 67.25 82.04
VITE C M4X35
32 1609902670 0.83 1.01
Rondella elastica Ø27,5x38,4 MM
33 2610911924 2.71 3.31
CUSCINETTO A SFERA
34 2610996949 11.88 14.49
Anello di bloccaggio
35 2610997281 0.83 1.01
INGRANAGGIO
36 2610997208 33.45 40.81
Coperchio dell'ingranaggio
37 2610996869 20.42 24.91
Anello di bloccaggio
38 2610997282 0.83 1.01
CUSCINETTO A SFERA
39 2610997210 11.88 14.49
ALBERO DI USCITA SA
40 2610997211 26.84 32.74
Chiave a gola
41 2610993102 1.70 2.07
Manicotto del cuscinetto
42 2610996932 1.94 2.37
VITE C M4X35
43 2610355293 2.71 3.31
VITE C M4X35
44 1609902679 0.83 1.01
Molla di torsione TSF 55
45 2610996875 1.18 1.44
Leva di Bloccaggio
46 2610996874 8.45 10.31
Vite a Spalla
47 2610996876 1.18 1.44
Flangia Di Fissaggio
48 1609203K93 9.53 11.63
Non più disponibile, nessuna sostituzione
49 2610996871
Dado
50 2610358858 1.94 2.37
Vite ad ali
51 2610996879 1.70 2.07
Non più disponibile, nessuna sostituzione
52 2610996878
VITE C M4X35
53 1609902699 0.83 1.01
Piastra di copertura
54 2610996877 20.42 24.91
Piastra di bloccaggio
55 2610996861 130.32 158.99
ASTA DI GUIDA
56 2610996862 4.10 5.00
Anello di bloccaggio
57 2610997276 0.83 1.01
Asta filettata
58 2610996895 8.45 10.31
Anello di bloccaggio
59 2610998573 0.83 1.01
CUSCINETTO
60 2610997221 4.10 5.00
INGRANAGGIO
61 2610996896 4.70 5.73
Rondella elastica Ø27,5x38,4 MM
62 1609902672 0.83 1.01
VITE C M4X35
63 2610998588 1.18 1.44
Dado
64 2610358149 0.83 1.01
Bullone
65 2610910796 2.24 2.73
Anello di bloccaggio
66 2610997277 0.83 1.01
Angolo di ritenzione TURBO II
67 2610997212 2.24 2.73
CUSCINETTO
68 1619PA5649 1.18 1.44
VITE C M4X35
69 2610297323 0.83 1.01
Rondella elastica Ø27,5x38,4 MM
70 2610355325 0.83 1.01
BARRA TOMMY
71 2610996897 8.45 10.31
Boccola filettata
72 2610996933 11.88 14.49
CUSCINETTO
73 2610996938 6.54 7.98
VITE C M4X35
74 2610303023 0.83 1.01
Molla
75 2610997271 1.18 1.44
Rondella piana
76 2610998550 1.18 1.44
Rondella piana
77 2610997299 1.18 1.44
Dado
78 2610997298 4.10 5.00
Leva di serraggio
79 2610996898 12.41 15.14
Non più disponibile, nessuna sostituzione
80 1609203K94
ASTA FILETTATA
81 1609902669 0.83 1.01
PULSANTE
82 2610996925 0.83 1.01
Vite a Spalla
83 2610997270 1.70 2.07
VITE C M4X35
84 1609902696 0.83 1.01
Indicatore DF 700
85 2610996927 0.83 1.01
Disco
86 2610355570 2.71 3.31
Dado
87 2610356706 1.94 2.37
VITE C M4X35
88 2610997286 0.83 1.01
Fermata limite DF500
89 2610996929 1.18 1.44
Cassetta del rivestimento DUO 110 - Set
90 1609203L32 130.32 158.99
VITE C M4X35
91 2610997294 0.83 1.01
Cassa dell'interruttore
92 1609203K95 8.45 10.31
Boccola di gomma
93 2610358846 1.18 1.44
Morsetto di fissaggio
94 2610996930 1.94 2.37
Morsetto di fissaggio
95 2610996931 0.83 1.01
VITE C M4X35
96 2610910047 0.83 1.01
MORSETTO DEL CAVO
97 2610990504 0.83 1.01
VITE C M4X35
98 2610997273 1.18 1.44
Dado
99 2610997246 1.18 1.44
CHIAVE
100 2610996880 4.10 5.00
Supporto
102 2610996922 1.18 1.44
VITE C M4X35
103 2610998574 0.83 1.01
MORSETTO DEL CAVO
104 1609203K96 0.83 1.01
Cavo di connessione
105 1609203L33 7.58 9.25
VITE C M4X35
106 2610997297 0.83 1.01
Disco
107 2610910013 1.70 2.07
VITE C M4X35
108 2610998575 0.83 1.01
BLOCCO CUSCINETTO
109 2610996894 4.10 5.00
Vite della piastra
110 2610908271 1.18 1.44
VITE C M4X35
111 2610998587 0.83 1.01
Angolo di ritenzione TURBO II
112 2610996921 1.18 1.44
CHIOCCIOLA
113 2610996913 3.31 4.04
STRISCIA
114 2610996917 1.18 1.44
Camme
115 2610937294 7.58 9.25
CHIOCCIOLA
116 2610997275 0.83 1.01
CHIOCCIOLA
117 2610997274 0.83 1.01
ASTA FILETTATA
118 2610996918 1.70 2.07
Dado di connessione
119 2610996920 4.70 5.73
Asta
120 1609203L34 2.24 2.73
Dado
121 1619P03453 0.83 1.01
Staffa di arresto
122 2610996915 8.45 10.31
Fermata limite DF500
125 2610997217 1.70 2.07
Tavolo
126 1619P03470 233.78 285.21
Unità di trasporto
127 2610996855 5.33 6.50
PIASTRA DI MONTAGGIO
128 2610996912 4.70 5.73
Unità di trasporto
129 2610996856 1.94 2.37
VITE C M4X35
131 2610303029 0.83 1.01
VITE C M4X35
132 2610320339 0.83 1.01
Indicatore DF 700
133 2610996941 0.83 1.01
Non più disponibile, nessuna sostituzione
134 2610996853
Coperchio
135 2610996923 0.83 1.01
Disco
138 2610908270 0.83 1.01
Coperchio
139 2610997244 1.70 2.07
Fermata limite DF500
140 2610996926 1.18 1.44
Coperchio
141 2610997218 0.83 1.01
Non più disponibile, nessuna sostituzione
142 2610996854
Coperchio
143 2610997216 0.83 1.01
Tavolo
144 1609203L36 73.72 89.94
Non più disponibile, nessuna sostituzione
145 2610996928
Trunnion
146 1619P01539 0.83 1.01
Dado
147 2610304772 1.18 1.44
Coperchio Protettivo
148 2610998577 5.83 7.11
Scala graduata FSK 670
149 1609203K97 5.33 6.50
Adesivo
150 2610997807 1.70 2.07
Non più disponibile, nessuna sostituzione
151 1609203L37
Dado
152 2610997283 0.83 1.01
MOLLA DI RITENZIONE OSC 18
153 2610011716 0.83 1.01
Maniglia a Morsetto
158 2610998579 5.33 6.50
Rondella piana
159 2610909178 0.83 1.01
Fermata limite DF500
160 1609203L38 33.45 40.81
VITE C M4X35
161 1609902697 0.83 1.01
Dado
162 2610908272 0.83 1.01
Profilo guida HKC 55
165 1609203L39 20.42 24.91
Indicatore DF 700
166 2610997214 1.70 2.07
Fermata limite DF500
167 2610997215 1.18 1.44
VITE C M4X35
168 2610296243 0.83 1.01
CHIOCCIOLA
172 2610997291 0.83 1.01
Binario Di Scorrimento
182 2610996891 5.33 6.50
Braccio portaoggetti
183 2610998570 4.10 5.00
Copertura TURBO II
184 2610358892 1.70 2.07
Asta
185 1609203K99 5.33 6.50
Perno di blocco HKC 55
186 1609902703 0.83 1.01
Molla
187 2610996888 1.18 1.44
Rotaia Profilo
188 1609203L40 44.82 54.68
Disco
189 2610358802 1.18 1.44
Cassetta del rivestimento DUO 110 - Set
190 2610996884 12.41 15.14
Leva di Bloccaggio
191 2610996886 1.18 1.44
CHIOCCIOLA
192 2610997292 1.18 1.44
Piastra di serraggio CS 50 EB
193 2610996885 4.10 5.00
Staffa di arresto
194 2610997240 1.70 2.07
VITE C M4X35
195 2610997293 0.83 1.01
Vite di regolazione
196 2610997245 1.94 2.37
Boccola di gomma
197 2610911920 0.83 1.01
Chiave a brugola
198 2610998551 1.94 2.37
VITE C M4X35
199 2610998580 0.83 1.01
VITE C M4X35
200 2610328617 0.83 1.01
Anello di bloccaggio
201 2610992380 0.83 1.01
Adesivo
202 1609203L00 8.45 10.31
Connettore GTR550
203 2610358932 1.18 1.44
Rondella piana
204 2610303020 0.83 1.01
VITE C M4X35
205 2610303026 0.83 1.01
VITE C M4X35
206 2610967422 0.83 1.01
Connettore A Spina
207 2610911933 0.83 1.01
Molla
208 2610998593 0.83 1.01
Rondella piana
209 2610912588 0.83 1.01
Adesivo
211 1609203L01 0.83 1.01
Rondella di bloccaggio
212 2610341465 1.70 2.07
Molla compressione
213 2610913192 0.83 1.01
Fermata limite DF500
214 1609203L03 23.75 28.98
Piastra di serraggio CS 50 EB
215 1609203L04 1.70 2.07
VITE C M4X35
216 1609203L05 0.83 1.01
VITE C M4X35
216 1609B06851 0.83 1.01
PULSANTE
217 1609203L06 2.71 3.31
Rotaia Profilo
218 1609203L07 15.71 19.17
Bullone
219 1609203L08 1.18 1.44
Piastra di protezione
220 1609203L09 7.58 9.25
Rondella piana
221 1609203L10 0.83 1.01
Dado
222 1609203L11 1.18 1.44
PIASTRA DI MONTAGGIO
223 1609203L12 4.70 5.73
VITE C M4X35
224 1609203L13 0.83 1.01
Dado
225 1609203L14 0.83 1.01
VITE C M4X35
226 1609203L15 0.83 1.01
Piastra di protezione
227 1609203L16 26.84 32.74
VITE C M4X35
228 1609902044 0.83 1.01
Spingitore
229 1609203L18 8.45 10.31
Dado
230 1609203L19 1.70 2.07
Adesivo
231 1609203L20 1.94 2.37
Non più disponibile, nessuna sostituzione
232 1609902027
Protezione Flap
233 1609902025 15.71 19.17
Non più disponibile, nessuna sostituzione
234 1609902026
Piastra di copertura
235 1609902045 8.45 10.31
VITE C M4X35
236 1609902040 0.83 1.01
Porta Guardia
237 1609902030 4.10 5.00
Anello di distanza AU 43 FF
238 1609902029 0.83 1.01
VITE C M4X35
239 1609902028 0.83 1.01
Contenitore KA 65
241 1609203L30 23.75 28.98
VITE C M4X35
243 1609902033 1.18 1.44
CHIOCCIOLA
244 1609902023 1.70 2.07
Dado
245 1609902024 0.83 1.01
Dado rotondo
246 1609902047 1.94 2.37
Rondella piana
247 2610993221 0.83 1.01
Bobina
248 1609902048 10.10 12.32
Filtro
248 2610017015 9.53 11.63
Frizione dell'utensile
249 1609902050 0.83 1.01
Rondella a tazza
250 1609902051 4.70 5.73
Rondella elastica Ø27,5x38,4 MM
251 1609902052 0.83 1.01
Rondella piana
252 1609902053 0.83 1.01
Rondella a tazza
253 1609902032 0.83 1.01
Molla di estensione
254 1609902031 1.18 1.44
Anello di distanza AU 43 FF
255 1609902041 0.83 1.01
VITE C M4X35
256 1609902046 0.83 1.01
Rondella di bloccaggio
257 1609902043 0.83 1.01
Rondella di bloccaggio
258 1609902042 1.18 1.44
ASTA FILETTATA
260 1609902054 0.83 1.01
VITE C M4X35
261 1609902055 0.83 1.01
VITE C M4X35
262 1609902056 0.83 1.01
VITE C M4X35
263 1609902057 0.83 1.01
VITE C M4X35
264 2610355278 4.10 5.00
Dado rotondo
265 1609902022 0.83 1.01
Dado
266 2610911896 0.83 1.01
Dado
267 1609902058 0.83 1.01
Parte di collegamento
268 1609902039 1.70 2.07
VITE C M4X35
269 1609902059 0.83 1.01
Etichetta
270 1609902060 0.83 1.01
VITE C M4X35
271 2610997296 0.83 1.01
Disco
272 2610358936 1.18 1.44
LENTE
273 1609902063 0.83 1.01
Perno di guida
283 2610937292 1.18 1.44
Maniglia rotante
285 2610937289 9.53 11.63
BARRA TOMMY
286 2610937290 10.73 13.09
Staffa di montaggio
287 2610937291 2.24 2.73
Rondella di bloccaggio
288 1619P03473 0.83 1.01
Anello di ritenzione
289 2610937293 0.83 1.01
Coperchio Protettivo
801 1609203L41 91.56 111.70
FERMA LUNGHEZZA
802 1609203L42 187.62 228.90
Regola per Tagli Angolari
803 1609203L43 81.47 99.39
KIT DI SERVIZIO 115V
810 2610018332 18.19 22.19
Non più disponibile, nessuna sostituzione
820 1609902076
Asta
821 1609902077 5.33 6.50
Pinze di bloccaggio
822 1609902078 23.75 28.98

Ci sono 0 articoli nel tuo carrello della spesa.
