Qui troverai tutte le parti e i disegni disponibili di “Bosch 0601584803 ( GST85PAE )”. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

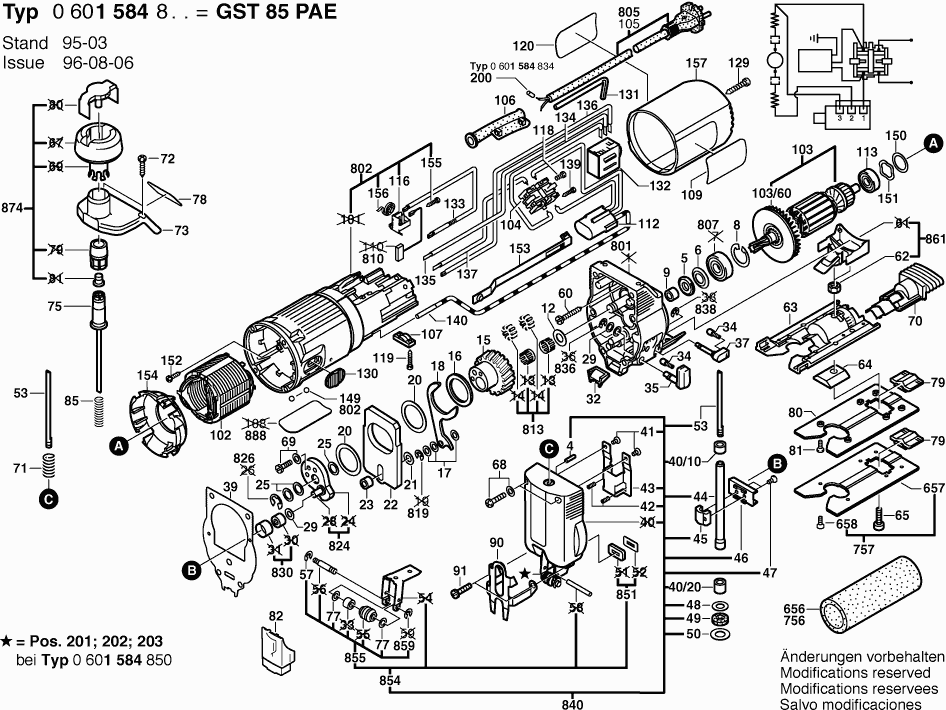

Disegni tecnici di Bosch 0601584803 ( GST85PAE )
Elenco parti di Bosch 0601584803 ( GST85PAE )
Pos. | Descrizione | Prezzo IVA escl. | Prezzo IVA incl. | |
I prezzi indicati sono comprensivi di IVA | ||||
Indicatore DF 700 | ||||
4 | 1903201042 | 1.70 | 2.07 | |
Rondella in feltro D 20/14 2mm | ||||
5 | 2600108077 | 1.18 | 1.44 | |
Rondella a tazza | ||||
6 | 2600500002 | 1.18 | 1.44 | |
Anello di bloccaggio | ||||
8 | 2916660008 | 1.70 | 2.07 | |
Receptacolo | ||||
9 | 2600400008 | 1.18 | 1.44 | |
Rondella di compensazione | ||||
12 | 2600101616 | 2.24 | 2.73 | |
Ruota dentata eccentrica | ||||
15 | 1619P02581 | 18.19 | 22.19 | |
Rondella di compensazione | ||||
16 | 2600102653 | 1.18 | 1.44 | |
Rondella di compensazione | ||||
17 | 2600100515 | 1.94 | 2.37 | |
Leva a forcella | ||||
18 | 2601923004 | 2.24 | 2.73 | |
Rondella di compensazione | ||||
20 | 2600102652 | 1.18 | 1.44 | |
Rondella di compensazione 0,2 MM | ||||
21 | 2600100626 | 1.18 | 1.44 | |
Rondella di compensazione | ||||
21 | 2600100627 | 1.18 | 1.44 | |
Rondella di compensazione | ||||
21 | 2600100628 | 1.18 | 1.44 | |
Contrappeso | ||||
22 | 2601098003 | 6.54 | 7.98 | |
Distanziali | ||||
23 | 2600309009 | 1.18 | 1.44 | |
Rondella di compensazione | ||||
25 | 2600100575 | 1.70 | 2.07 | |
Rondella di compensazione | ||||
25 | 2600100576 | 1.70 | 2.07 | |
Rondella di compensazione | ||||
25 | 2600100577 | 1.18 | 1.44 | |
Rondella di compensazione | ||||
29 | 2600100607 | 1.18 | 1.44 | |
Rondella di compensazione | ||||
29 | 2600100568 | 1.18 | 1.44 | |
Rondella di compensazione | ||||
29 | 2600100569 | 1.18 | 1.44 | |
Eliminatore d'Aria | ||||
32 | 2602305042 | 1.18 | 1.44 | |
Cappuccio a cricchetto | ||||
34 | 2600590006 | 1.18 | 1.44 | |
Pulsante rotativo D34 M6/8T blu | ||||
35 | 2602026036 | 3.31 | 4.04 | |
Pulsante rotativo D34 M6/8T blu | ||||
37 | 2602026037 | 2.24 | 2.73 | |
Disco di tenuta | ||||
39 | 2601015050 | 1.94 | 2.37 | |
Boccola in Metallo Sinterizzato | ||||
40/10 | 2600301046 | 2.71 | 3.31 | |
CUSCINETTO | ||||
40/20 | 2600301045 | 2.24 | 2.73 | |
Vite formante a filettatura M6x25 MM | ||||
41 | 2603410048 | 1.18 | 1.44 | |
Molla compressione | ||||
42 | 2604613000 | 1.18 | 1.44 | |
Staffe Guida | ||||
43 | 1616B00224 | 11.88 | 14.49 | |
Asta di sollevamento | ||||
44 | 1619P12765 | 12.41 | 15.14 | |
Staffa di serraggio | ||||
45 | 2602329011 | 2.71 | 3.31 | |
Pezzo di scorrimento FSK 670 | ||||
46 | 1619P12767 | 7.58 | 9.25 | |
Vite a testa svasata VN-HK 85 M5x10 | ||||
47 | 2603421040 | 1.18 | 1.44 | |
Disco di supporto | ||||
48 | 2600112031 | 1.18 | 1.44 | |
Anello di tenuta | ||||
49 | 2600290017 | 1.18 | 1.44 | |
Rondella di compensazione | ||||
50 | 2600101612 | 1.18 | 1.44 | |
Vite di serraggio | ||||
53 | 2603490011 | 5.33 | 6.50 | |
Anello di bloccaggio | ||||
57 | 2600116011 | 1.70 | 2.07 | |
Vite a testa ovale Torx 4x30 | ||||
60 | 2603490024 | 1.18 | 1.44 | |
Dado esagonale | ||||
62 | 2915011007 | 0.83 | 1.01 | |
PIASTRA DI BASE CPL USA | ||||
63 | 2608000073 | 24.99 | 30.49 | |
Bead profilato | ||||
64 | 2601030007 | 1.70 | 2.07 | |
Vite a brugola | ||||
65 | 2910141197 | 0.83 | 1.01 | |
Vite formante a filettatura M6x25 MM | ||||
68 | 2603410049 | 1.18 | 1.44 | |
Vite microincapsulata | ||||
69 | 2914551176 | 0.83 | 1.01 | |
Ugello di aspirazione | ||||
70 | 2605730033 | 1.94 | 2.37 | |
Non più disponibile, nessuna sostituzione | ||||
71 | 2604617003 | |||
Vite formante a filettatura M6x25 MM | ||||
72 | 2603410054 | 1.94 | 2.37 | |
Raccordo flangiato | ||||
73 | 2605702016 | 5.83 | 7.11 | |
Non più disponibile, nessuna sostituzione | ||||
75 | 2606491015 | |||
Rondella di compensazione | ||||
77 | 2600100032 | 1.18 | 1.44 | |
Adesivo | ||||
78 | 2601110930 | 1.18 | 1.44 | |
STRISCIA | ||||
79 | 2601099013 | 3.31 | 4.04 | |
Banco da lavoro | ||||
80 | 2601098011 | 9.53 | 11.63 | |
Vite a testa svasata VN-HK 85 M5x10 | ||||
81 | 2910861118 | 1.18 | 1.44 | |
Non più disponibile, nessuna sostituzione | ||||
82 | 2601320022 | |||
Molla compressione | ||||
85 | 2604610040 | 1.18 | 1.44 | |
Rondella protettiva | ||||
90 | 2601322021 | 3.31 | 4.04 | |
Vite a testa cilindrica | ||||
91 | 2910011128 | 0.83 | 1.01 | |
Campo 230V | ||||
102 | 2604220709 | 23.75 | 28.98 | |
Indotto | ||||
103 | 2604010578 | 44.82 | 54.68 | |
Ventola Sunon PMD2412PMB1-A | ||||
103/60 | 2606610049 | 1.70 | 2.07 | |
Interruttore | ||||
104 | 2607200674 | 12.41 | 15.14 | |
OCCHIELLO | ||||
106 | 2600703027 | 1.18 | 1.44 | |
Morsetto del cavo | ||||
107 | 2601035001 | 1.18 | 1.44 | |
Adesivo | ||||
109 | 2601118484 | 1.94 | 2.37 | |
Filtro di interferenza TURBO II R1 ET-BG | ||||
112 | 2607329104 | 7.58 | 9.25 | |
CUSCINETTO A SFERE OSC 18 | ||||
113 | 1900905018 | 13.93 | 16.99 | |
PORTA-SPAZZOLA | ||||
116 | 1600A003G4 | 2.71 | 3.31 | |
PORTA-SPAZZOLA | ||||
116 | 2601323022 | 2.24 | 2.73 | |
Vite a testa cilindrica | ||||
118 | 2603410001 | 1.18 | 1.44 | |
Vite a testa ovale Torx 4x30 | ||||
119 | 2603490022 | 0.83 | 1.01 | |
Piastra di riferimento LATO OMBRA | ||||
120 | 2601118526 | 1.94 | 2.37 | |
Vite per lamiera DIN 7982-ST3,9x22C-H | ||||
129 | 2910601321 | 1.18 | 1.44 | |
Maniglia Dell'interruttore | ||||
130 | 2602026015 | 1.18 | 1.44 | |
Cacciavite Spostato | ||||
131 | 1907950006 | 3.12 | 3.81 | |
Chiave a brugola | ||||
131 | 2610364015 | 2.71 | 3.31 | |
Non più disponibile, nessuna sostituzione | ||||
132 | 2607230115 | |||
Filtro di interferenza TURBO II R1 ET-BG | ||||
133 | 2604465049 | 2.71 | 3.31 | |
Cavo di connessione | ||||
134 | 2604448044 | 0.83 | 1.01 | |
Cavo L=103MM BIANCO | ||||
135 | 2604448140 | 0.83 | 1.01 | |
Cavo di connessione L=128MM AZZURRO | ||||
136 | 2604448046 | 1.18 | 1.44 | |
Cavo di connessione | ||||
137 | 2604448040 | 1.94 | 2.37 | |
Vite della piastra | ||||
139 | 2910611006 | 1.18 | 1.44 | |
Tubo isolante | ||||
140 | 2600409017 | 0.83 | 1.01 | |
Tappo BLU | ||||
149 | 2603231032 | 1.18 | 1.44 | |
Rondella di compensazione | ||||
150 | 2600101020 | 1.18 | 1.44 | |
Rondella di compensazione | ||||
150 | 2600101022 | 1.18 | 1.44 | |
Rondella di regolazione 0,4 MM DI SPESSORE | ||||
150 | 2600101027 | 1.18 | 1.44 | |
Rondella di compensazione | ||||
151 | 2600150004 | 1.70 | 2.07 | |
Vite della piastra | ||||
152 | 2603435086 | 1.18 | 1.44 | |
Scivolo di regolazione | ||||
153 | 2602319005 | 1.18 | 1.44 | |
Disco di copertura | ||||
154 | 2601328045 | 1.70 | 2.07 | |
Vite a testa ovale Torx 4x30 | ||||
155 | 2603490017 | 1.70 | 2.07 | |
Molla a spirale AGC 18 | ||||
156 | 2604652009 | 1.18 | 1.44 | |
Coperchio del alloggiamento VERDE | ||||
157 | 2600508037 | 5.83 | 7.11 | |
Raccordo per tubo | ||||
656 | 2600306004 | 0.83 | 1.01 | |
Vite a testa svasata VN-HK 85 M5x10 | ||||
658 | 2910861118 | 1.18 | 1.44 | |
Banco da lavoro | ||||
757 | 2607001085 | 8.45 | 10.31 | |
Carter del ingranaggio | ||||
801 | 2605808917 | 60.65 | 73.99 | |
Non più disponibile, nessuna sostituzione | ||||
802 | 2605108904 | |||
Cavo di alimentazione | ||||
805 | 1607000385 | 11.88 | 14.49 | |
CUSCINETTO A SFERE OSC 18 | ||||
807 | 2600905039 | 9.53 | 11.63 | |
KIT DI SERVIZIO 115V | ||||
810 | 2604320912 | 7.58 | 9.25 | |
Gabbia a rullini | ||||
813 | 2607001130 | 4.70 | 5.73 | |
Anello di bloccaggio | ||||
819 | 2916080007 | 1.94 | 2.37 | |
Disco eccentrico | ||||
824 | 2601072901 | 5.83 | 7.11 | |
Anello di bloccaggio | ||||
826 | 2916080910 | 1.70 | 2.07 | |
Manicotto ad ago AGC 18 | ||||
830 | 2600917900 | 6.54 | 7.98 | |
Non più disponibile, nessuna sostituzione | ||||
836 | 2916080008 | |||
Anello di bloccaggio | ||||
838 | 2600116009 | 0.83 | 1.01 | |
Coperchio dell'ingranaggio | ||||
840 | 2605808921 | 81.47 | 99.39 | |
Non più disponibile, nessuna sostituzione | ||||
851 | 2601015901 | |||
Non più disponibile, nessuna sostituzione | ||||
854 | 2601321902 | |||
Set di Rulli | ||||
855 | 1619P01375 | 8.45 | 10.31 | |
Set di Rulli | ||||
859 | 1619P01375 | 8.45 | 10.31 | |
Custodia del ventilatore | ||||
861 | 2605500900 | 3.31 | 4.04 | |
Non più disponibile, nessuna sostituzione | ||||
874 | 2602026900 | |||
Targhetta | ||||
888 | 160111A3H3 | 1.94 | 2.37 |
