Qui troverai tutte le parti e i disegni disponibili di “Bosch 3601E09120 ( GST65B )”. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

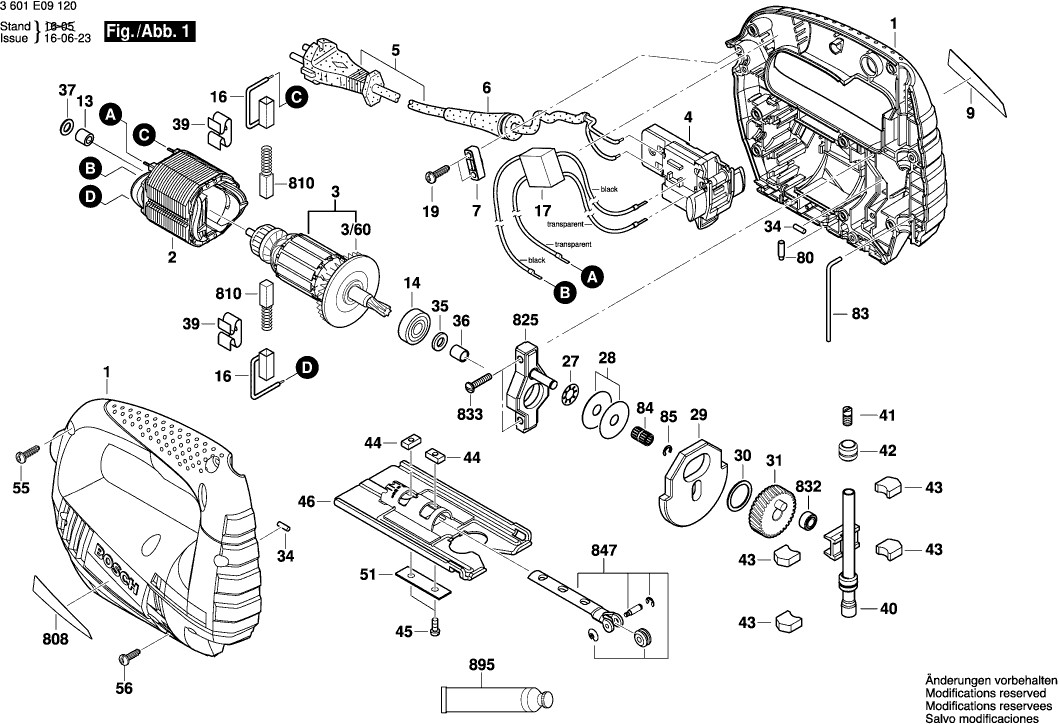

Disegni tecnici di Bosch 3601E09120 ( GST65B )
Elenco parti di Bosch 3601E09120 ( GST65B )
| Pos. | Descrizione | Prezzo IVA escl. | Prezzo IVA incl. | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Custodia del motore | ||||
| 1 | 1619P10206 | 15.71 | 19.17 | |
| Campo 230V | ||||
| 2 | 1619P01960 | 15.71 | 19.17 | |
| Indotto | ||||
| 3 | 1619P01957 | 40.61 | 49.54 | |
| Ventola Sunon PMD2412PMB1-A | ||||
| 3/60 | 2606610022 | 3.31 | 4.04 | |
| Non più disponibile, nessuna sostituzione | ||||
| 4 | 2607200636 | |||
| Cavo di alimentazione | ||||
| 5 | 1604460332 | 9.53 | 11.63 | |
| OCCHIELLO | ||||
| 6 | 2600703017 | 1.94 | 2.37 | |
| Morsetto del cavo | ||||
| 7 | 2601035001 | 1.18 | 1.44 | |
| Targhetta del produttore GBH 2000 | ||||
| 9 | 1619P02561 | 1.94 | 2.37 | |
| Manicotto ad ago AGC 18 | ||||
| 13 | 1619P07628 | 1.94 | 2.37 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 14 | 2600905021 | 6.54 | 7.98 | |
| PORTA-SPAZZOLA | ||||
| 16 | 1604449002 | 1.18 | 1.44 | |
| Induttore | ||||
| 17 | 1619P09539 | 0.83 | 1.01 | |
| Vite per lamiera DIN 7981-ST3,9x16-C-H | ||||
| 19 | 2910611019 | 2.24 | 2.73 | |
| Rondella elastica Ø27,5x38,4 MM | ||||
| 27 | 1619P01395 | 0.83 | 1.01 | |
| Rondella di compensazione | ||||
| 28 | 1619P01396 | 0.83 | 1.01 | |
| Rondella di compensazione | ||||
| 28 | 1619P01397 | 0.83 | 1.01 | |
| Contrappeso | ||||
| 29 | 1619P02421 | 6.54 | 7.98 | |
| Rondella di compensazione | ||||
| 30 | 2600101673 | 1.18 | 1.44 | |
| Ruota dentata eccentrica | ||||
| 31 | 1619P09533 | 23.75 | 28.98 | |
| Bullone di cuscinetto | ||||
| 34 | 2603201020 | 0.83 | 1.01 | |
| Non più disponibile, nessuna sostituzione | ||||
| 35 | 2600103013 | |||
| Manicotto Guida | ||||
| 36 | 2600400024 | 2.24 | 2.73 | |
| Rondella di compensazione | ||||
| 37 | 1619P02783 | 0.83 | 1.01 | |
| MOLLA DI RITENZIONE OSC 18 | ||||
| 39 | 1619P09928 | 0.83 | 1.01 | |
| Asta di sollevamento | ||||
| 40 | 1619P12589 | 18.19 | 22.19 | |
| Vite di serraggio | ||||
| 41 | 2603400000 | 3.31 | 4.04 | |
| Boccola in Metallo Sinterizzato | ||||
| 42 | 2600301049 | 1.18 | 1.44 | |
| Feltro Lubrificante | ||||
| 43 | 2601020007 | 1.18 | 1.44 | |
| Non più disponibile, nessuna sostituzione | ||||
| 44 | 2601030006 | |||
| Vite a testa cilindrica | ||||
| 45 | 2910021126 | 0.83 | 1.01 | |
| Piastra di base | ||||
| 46 | 2601016012 | 6.54 | 7.98 | |
| Bead profilato | ||||
| 51 | 2601032017 | 1.18 | 1.44 | |
| Vite della piastra | ||||
| 55 | 2910611020 | 1.18 | 1.44 | |
| Vite della piastra | ||||
| 56 | 2910611018 | 1.18 | 1.44 | |
| Perno di blocco HKC 55 | ||||
| 80 | 2603120019 | 1.18 | 1.44 | |
| Spinotto | ||||
| 83 | 2603105052 | 1.94 | 2.37 | |
| Assemblea di aghi rotanti | ||||
| 84 | 1619P01392 | 2.24 | 2.73 | |
| Anello di bloccaggio | ||||
| 85 | 1619P01389 | 0.83 | 1.01 | |
| Targhetta | ||||
| 808 | 1619P30415 | 1.94 | 2.37 | |
| KIT DI SERVIZIO 115V | ||||
| 810 | 2604321904 | 7.58 | 9.25 | |
| Ponte di cuscinetto | ||||
| 825 | 1619P02422 | 10.73 | 13.09 | |
| Manicotto ad ago AGC 18 | ||||
| 832 | 2600917904 | 5.83 | 7.11 | |
| Vite e rondella DIN7985-M4x18Z1-4.8 | ||||
| 833 | 2914500009 | 0.83 | 1.01 | |
| Staffa di ritenuta | ||||
| 847 | 2608135901 | 8.45 | 10.31 | |
| Tubo di Grasso 45 ml | ||||
| 895 | 3605430003 | 23.75 | 28.98 | |
