Qui troverai tutte le parti e i disegni disponibili di “Bosch 0601581103 (GST60PB)”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

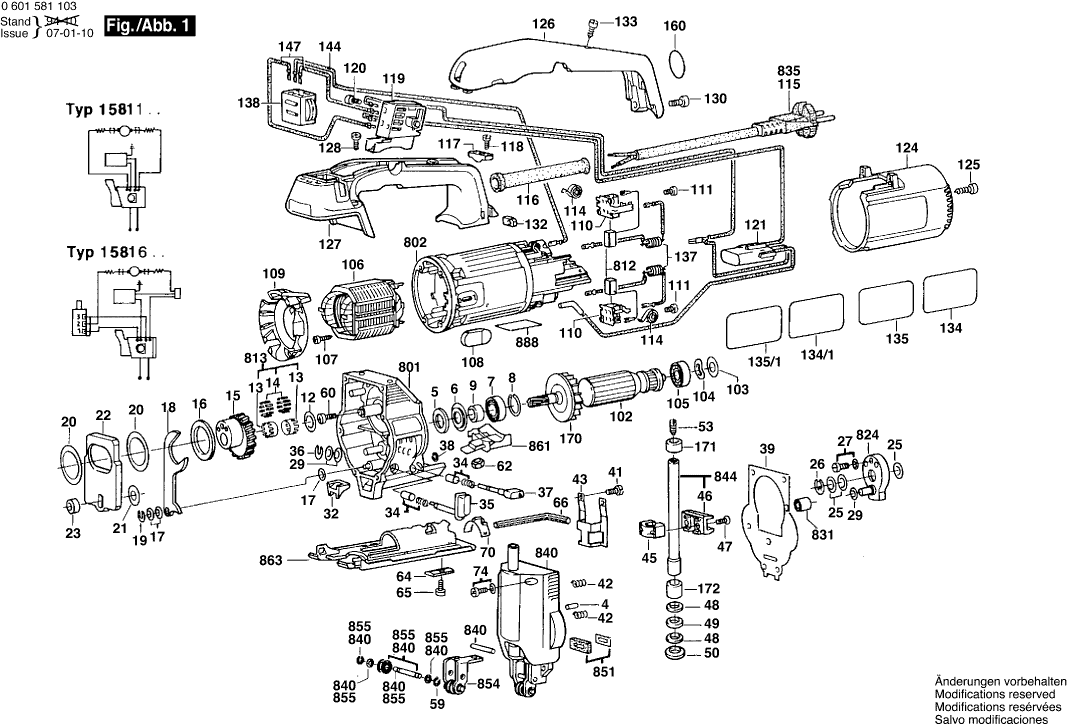

Disegni tecnici di Bosch 0601581103 (GST60PB)
Elenco parti di Bosch 0601581103 (GST60PB)
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Indicatore DF 700 | ||||
| 4 | 1903201042 | 2.08 | 2.54 | |
| Rondella in feltro D 20/14 2mm | ||||
| 5 | 2600108077 | 1.49 | 1.82 | |
| Rondella a tazza | ||||
| 6 | 2600500002 | 1.49 | 1.82 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 7 | 2600905021 | 8.35 | 10.19 | |
| Anello di bloccaggio | ||||
| 8 | 2916660008 | 2.08 | 2.54 | |
| Non più disponibile, nessuna sostituzione | ||||
| 9 | 2600400008 | |||
| Rondella di compensazione | ||||
| 12 | 2600101616 | 2.86 | 3.49 | |
| Gabbia a rullini | ||||
| 13 | 2600913036 | 1.49 | 1.82 | |
| Indicatore DF 700 | ||||
| 14 | 2603201037 | 2.40 | 2.93 | |
| Ruota dentata eccentrica | ||||
| 15 | 1619P02581 | 21.30 | 25.99 | |
| Rondella di compensazione | ||||
| 16 | 2600102653 | 1.49 | 1.82 | |
| Rondella di compensazione | ||||
| 17 | 2600100515 | 2.40 | 2.93 | |
| Leva a forcella | ||||
| 18 | 2601923004 | 3.04 | 3.71 | |
| Anello di bloccaggio | ||||
| 19 | 2916080007 | 2.40 | 2.93 | |
| Rondella di compensazione | ||||
| 20 | 2600102652 | 1.49 | 1.82 | |
| Rondella di compensazione 0,2 MM | ||||
| 21 | 2600100626 | 1.49 | 1.82 | |
| Rondella di compensazione | ||||
| 21 | 2600100627 | 1.49 | 1.82 | |
| Rondella di compensazione | ||||
| 21 | 2600100628 | 1.49 | 1.82 | |
| Contrappeso | ||||
| 22 | 2601098003 | 8.35 | 10.19 | |
| Distanziali | ||||
| 23 | 2600309009 | 1.49 | 1.82 | |
| Rondella di compensazione | ||||
| 25 | 2600100575 | 2.08 | 2.54 | |
| Rondella di compensazione | ||||
| 25 | 2600100576 | 2.08 | 2.54 | |
| Rondella di compensazione | ||||
| 25 | 2600100577 | 1.49 | 1.82 | |
| Anello di bloccaggio | ||||
| 26 | 2916080910 | 2.08 | 2.54 | |
| Montaggio di vite e rondella | ||||
| 27 | 2914501028 | 1.00 | 1.22 | |
| Rondella di compensazione | ||||
| 29 | 2600100607 | 1.49 | 1.82 | |
| Rondella di compensazione | ||||
| 29 | 2600100568 | 1.49 | 1.82 | |
| Rondella di compensazione | ||||
| 29 | 2600100569 | 1.49 | 1.82 | |
| Eliminatore d'Aria | ||||
| 32 | 2602305042 | 1.49 | 1.82 | |
| Cappuccio a cricchetto | ||||
| 34 | 2600590006 | 1.49 | 1.82 | |
| Pulsante rotativo D34 M6/8T blu | ||||
| 35 | 2602026036 | 4.18 | 5.10 | |
| Non più disponibile, nessuna sostituzione | ||||
| 36 | 2916080008 | |||
| Pulsante rotativo D34 M6/8T blu | ||||
| 37 | 2602026037 | 2.86 | 3.49 | |
| Anello di bloccaggio | ||||
| 38 | 2600116006 | 1.49 | 1.82 | |
| Disco di tenuta | ||||
| 39 | 2601015050 | 2.18 | 2.66 | |
| Vite formante a filettatura M6x25 MM | ||||
| 41 | 2603410048 | 1.49 | 1.82 | |
| Molla compressione | ||||
| 42 | 2604613000 | 1.49 | 1.82 | |
| Staffe Guida | ||||
| 43 | 1616B00224 | 13.13 | 16.02 | |
| Staffa di serraggio | ||||
| 45 | 2602329011 | 3.44 | 4.20 | |
| Non più disponibile, nessuna sostituzione | ||||
| 46 | 2601321022 | |||
| Vite a testa svasata VN-HK 85 M5x10 | ||||
| 47 | 2603421040 | 1.49 | 1.82 | |
| Disco di supporto | ||||
| 48 | 2600112031 | 1.49 | 1.82 | |
| Anello di tenuta | ||||
| 49 | 2600290017 | 1.49 | 1.82 | |
| Rondella di compensazione | ||||
| 50 | 2600101612 | 1.49 | 1.82 | |
| Vite di serraggio | ||||
| 53 | 2603400000 | 4.18 | 5.10 | |
| Set di Rulli | ||||
| 59 | 1619P01375 | 10.90 | 13.30 | |
| Vite a testa ovale Torx 4x30 | ||||
| 60 | 2603490024 | 1.49 | 1.82 | |
| Dado esagonale | ||||
| 62 | 2915011007 | 1.00 | 1.22 | |
| Bead profilato | ||||
| 64 | 2601030019 | 2.40 | 2.93 | |
| Vite a brugola | ||||
| 65 | 2910141197 | 1.44 | 1.76 | |
| Cacciavite Spostato | ||||
| 66 | 1907950006 | 3.71 | 4.53 | |
| Chiave a brugola | ||||
| 66 | 2610364015 | 3.44 | 4.20 | |
| Piastra di scala | ||||
| 70 | 2601328044 | 2.40 | 2.93 | |
| Vite formante a filettatura M6x25 MM | ||||
| 74 | 2603410049 | 1.49 | 1.82 | |
| Indotto | ||||
| 102 | 2604010578 | 52.45 | 63.99 | |
| Rondella di compensazione | ||||
| 103 | 2600101020 | 1.49 | 1.82 | |
| Rondella di compensazione | ||||
| 103 | 2600101022 | 1.49 | 1.82 | |
| Rondella di regolazione 0,4 MM DI SPESSORE | ||||
| 103 | 2600101027 | 1.49 | 1.82 | |
| Rondella di compensazione | ||||
| 104 | 2600150004 | 2.08 | 2.54 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 105 | 1900905018 | 16.79 | 20.48 | |
| Campo 230V | ||||
| 106 | 2604220445 | 27.81 | 33.93 | |
| Bullone della Frizione | ||||
| 107 | 2603435015 | 2.08 | 2.54 | |
| Tappo BLU | ||||
| 108 | 2603231032 | 1.49 | 1.82 | |
| Disco di copertura | ||||
| 109 | 2601328045 | 2.08 | 2.54 | |
| PORTA-SPAZZOLA | ||||
| 110 | 1600A003G4 | 3.44 | 4.20 | |
| Vite a testa ovale Torx 4x30 | ||||
| 111 | 2603490017 | 2.08 | 2.54 | |
| Molla a spirale AGC 18 | ||||
| 114 | 2604652009 | 1.49 | 1.82 | |
| OCCHIELLO | ||||
| 116 | 2600703011 | 2.86 | 3.49 | |
| OCCHIELLO | ||||
| 116 | 2600703012 | 2.86 | 3.49 | |
| OCCHIELLO | ||||
| 116 | 2600703013 | 2.40 | 2.93 | |
| Morsetto del cavo | ||||
| 117 | 2601035001 | 1.49 | 1.82 | |
| Vite per lamiera DIN 7981-ST3,9x16-C-H | ||||
| 118 | 2910611019 | 2.86 | 3.49 | |
| Interruttore | ||||
| 119 | 2607200260 | 9.67 | 11.80 | |
| Vite a testa cilindrica | ||||
| 120 | 2603410001 | 1.49 | 1.82 | |
| Non più disponibile, nessuna sostituzione | ||||
| 121 | 2607329105 | |||
| Coperchio del alloggiamento | ||||
| 124 | 2600508038 | 8.35 | 10.19 | |
| Vite per lamiera DIN 7982-ST3,9x22C-H | ||||
| 125 | 2910601321 | 1.49 | 1.82 | |
| Staffa maniglia | ||||
| 126 | 2602025040 | 13.13 | 16.02 | |
| Staffa maniglia | ||||
| 127 | 2602025043 | 12.82 | 15.64 | |
| Vite formante a filettatura M6x25 MM | ||||
| 128 | 2603410054 | 2.40 | 2.93 | |
| Montaggio di vite e rondella | ||||
| 130 | 2914501021 | 1.00 | 1.22 | |
| Dado Quadro | ||||
| 132 | 2603320001 | 1.49 | 1.82 | |
| Vite a testa ovale Torx 4x30 | ||||
| 133 | 2603490024 | 1.49 | 1.82 | |
| Piastra di riferimento LATO OMBRA | ||||
| 134/1 | 2601110762 | 2.40 | 2.93 | |
| Adesivo | ||||
| 135 | 2601110729 | 0.83 | 1.01 | |
| Non più disponibile, nessuna sostituzione | ||||
| 137 | 2604465106 | |||
| Cavo Elettrico | ||||
| 138 | 2604448005 | 1.49 | 1.82 | |
| Cavo di collegamento L = 278 MM BLU | ||||
| 144 | 2604448012 | 1.49 | 1.82 | |
| Cavo di connessione L = 288 MM BIANCO | ||||
| 147 | 2604448062 | 1.49 | 1.82 | |
| Non più disponibile, nessuna sostituzione | ||||
| 160 | 2601110041 | |||
| Ventola Sunon PMD2412PMB1-A | ||||
| 170 | 2606610049 | 2.08 | 2.54 | |
| Boccola in Metallo Sinterizzato | ||||
| 171 | 2600301046 | 3.44 | 4.20 | |
| CUSCINETTO | ||||
| 172 | 2600301045 | 2.86 | 3.49 | |
| Carter del ingranaggio | ||||
| 801 | 2605808915 | 39.14 | 47.75 | |
| Non più disponibile, nessuna sostituzione | ||||
| 802 | 2605108904 | |||
| KIT DI SERVIZIO 115V | ||||
| 810 | 2604320912 | 8.48 | 10.35 | |
| KIT DI SERVIZIO 115V | ||||
| 812 | 2604320912 | 8.48 | 10.35 | |
| Non più disponibile, nessuna sostituzione | ||||
| 813 | 2607001130 | |||
| Disco eccentrico | ||||
| 824 | 2601072901 | 7.46 | 9.10 | |
| Manicotto ad ago AGC 18 | ||||
| 831 | 2600917900 | 8.35 | 10.19 | |
| Cavo di alimentazione | ||||
| 835 | 1607000385 | 13.13 | 16.02 | |
| Coperchio dell'ingranaggio | ||||
| 840 | 2605808916 | 88.83 | 108.37 | |
| Non più disponibile, nessuna sostituzione | ||||
| 844 | 2600780913 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 851 | 2601015901 | |||
| Leva a rullo | ||||
| 854 | 1619P00777 | 14.94 | 18.23 | |
| Set di Rulli | ||||
| 855 | 1619P01375 | 10.90 | 13.30 | |
| Custodia del ventilatore | ||||
| 861 | 2605500900 | 4.18 | 5.10 | |
| Piastra di base | ||||
| 863 | 2601016903 | 16.79 | 20.48 | |
| Targhetta | ||||
| 888 | 160111A3H3 | 2.40 | 2.93 | |
