Qui troverai tutte le parti e i disegni disponibili di “Bosch 3601EB2000 (GST18V-125S)”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da 5 a 10 giorni lavorativi. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

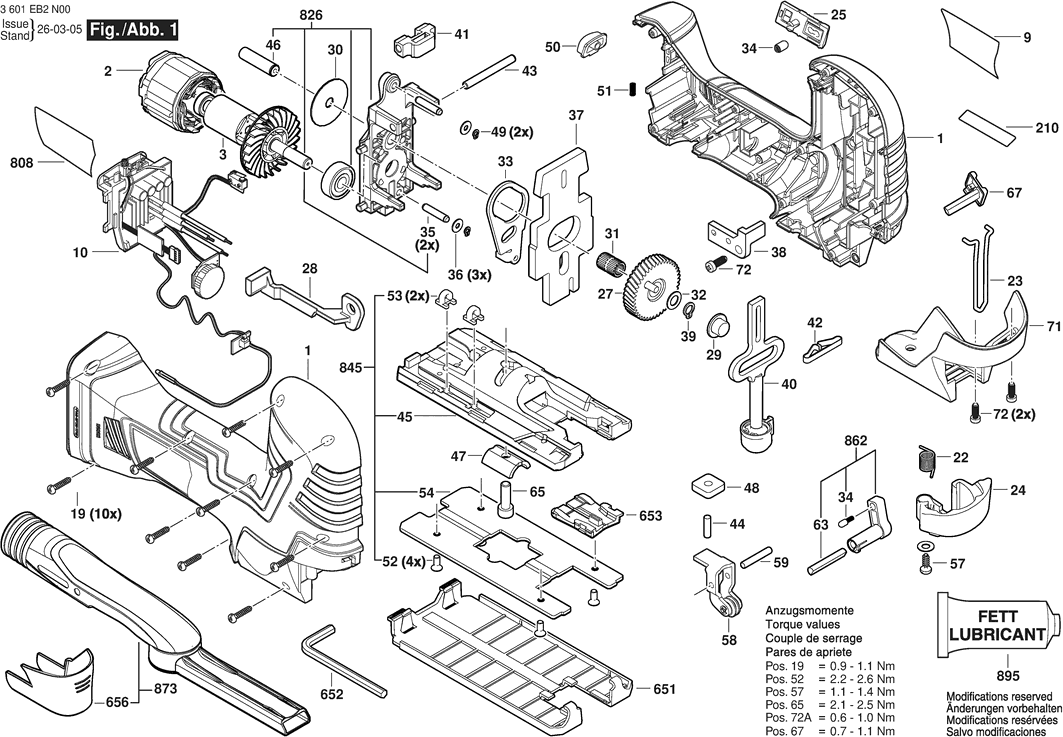

Disegni tecnici di Bosch 3601EB2000 (GST18V-125S)
Elenco parti di Bosch 3601EB2000 (GST18V-125S)
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Semiguscio della carcassa | ||||
| 1 | 1619PS6941 | 18.94 | 23.11 | |
| STATORE | ||||
| 2 | 1619P16473 | 31.42 | 38.33 | |
| ROTATORE | ||||
| 3 | 1619P16471 | 27.81 | 33.93 | |
| Targhetta del produttore | ||||
| 9 | 1619P17551 | 2.40 | 2.93 | |
| Modulo elettronico | ||||
| 10 | 1619P16534 | 71.68 | 87.45 | |
| Vite a brugola con testa piana | ||||
| 19 | 2609110201 | 2.08 | 2.54 | |
| Molla di torsione TSF 55 | ||||
| 22 | 1619P07152 | 1.00 | 1.22 | |
| Copertura Protettiva | ||||
| 23 | 1619P07128 | 1.49 | 1.82 | |
| Interruttore a leva | ||||
| 24 | 1619P07151 | 2.86 | 3.49 | |
| Pulsante dell'interruttore | ||||
| 25 | 1619P16220 | 2.86 | 3.49 | |
| Ruota dentata eccentrica | ||||
| 27 | 1619P16223 | 10.90 | 13.30 | |
| Cursore di regolazione | ||||
| 28 | 1619P16221 | 2.40 | 2.93 | |
| Manicotto ad ago AGC 18 | ||||
| 29 | 2600914022 | 6.73 | 8.21 | |
| Rondella di compensazione | ||||
| 30 | 1619P07576 | 2.08 | 2.54 | |
| Assemblea di aghi rotanti | ||||
| 31 | 2600913040 | 5.81 | 7.09 | |
| Rondella di compensazione | ||||
| 32 | 2600101077 | 1.49 | 1.82 | |
| Leva a forcella | ||||
| 33 | 1619P07137 | 4.18 | 5.10 | |
| Cappuccio a cricchetto | ||||
| 34 | 2600590006 | 1.49 | 1.82 | |
| Perno di articolazione | ||||
| 35 | 1619P07140 | 1.00 | 1.22 | |
| Rondella di compensazione | ||||
| 36 | 2600100588 | 1.49 | 1.82 | |
| Contrappeso | ||||
| 37 | 1619P07133 | 10.90 | 13.30 | |
| Calotta | ||||
| 38 | 1619P16714 | 2.40 | 2.93 | |
| Anello di bloccaggio | ||||
| 39 | 2916640905 | 1.49 | 1.82 | |
| Asta di sollevamento | ||||
| 40 | 1619P07147 | 43.12 | 52.61 | |
| CUSCINETTO A MANICOTTO | ||||
| 41 | 1619P08903 | 2.08 | 2.54 | |
| Molla a spirale | ||||
| 42 | 1619X08384 | 2.08 | 2.54 | |
| RULLO AD AGO | ||||
| 43 | 1619P07139 | 2.08 | 2.54 | |
| Bullone di cuscinetto | ||||
| 44 | 1619P07143 | 1.00 | 1.22 | |
| PIASTRA DI BASE CPL USA | ||||
| 45 | 1619P16715 | 14.94 | 18.23 | |
| Bullone di cuscinetto | ||||
| 46 | 1619P07138 | 2.40 | 2.93 | |
| Bead profilato | ||||
| 47 | 2601030022 | 2.40 | 2.93 | |
| PIASTRA DI MONTAGGIO | ||||
| 48 | 1619P07163 | 1.00 | 1.22 | |
| Anello di bloccaggio | ||||
| 49 | 2916640001 | 1.00 | 1.22 | |
| Interruttore di illuminazione | ||||
| 50 | 1619P16476 | 3.44 | 4.20 | |
| Molla compressione | ||||
| 51 | 1609280477 | 1.49 | 1.82 | |
| Vite formante a filettatura M6x25 MM | ||||
| 52 | 1613435023 | 1.00 | 1.22 | |
| Portachiavi | ||||
| 53 | 1619P10589 | 1.49 | 1.82 | |
| Banco da lavoro | ||||
| 54 | 1619P16713 | 7.46 | 9.10 | |
| Vite a testa ovale Torx 4x30 | ||||
| 57 | 1619P02848 | 1.49 | 1.82 | |
| Leva a rullo | ||||
| 58 | 1619P13426 | 7.46 | 9.10 | |
| Bullone di cuscinetto | ||||
| 59 | 1619P07159 | 1.00 | 1.22 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 62 | 1619P07157 | |||
| Albero di controllo Z=20 | ||||
| 63 | 1619P07156 | 1.49 | 1.82 | |
| Vite a brugola | ||||
| 65 | 1619X04887 | 2.08 | 2.54 | |
| Scorrimento dell'interruttore | ||||
| 67 | 1619P07158 | 2.86 | 3.49 | |
| Copertura | ||||
| 71 | 1619P16199 | 14.94 | 18.23 | |
| Bullone della Frizione | ||||
| 72 | 2603435015 | 2.08 | 2.54 | |
| Adesivo | ||||
| 210 | 1619P17547 | 5.81 | 7.09 | |
| Pad di guida | ||||
| 651 | 1619P16710 | 4.94 | 6.03 | |
| Cacciavite Spostato | ||||
| 652 | 1619P14506 | 1.49 | 1.82 | |
| Protettore Contro la Scheggiatura | ||||
| 653 | 2601016093 | 4.18 | 5.10 | |
| Cappuccio di copertura STM 1800 | ||||
| 656 | 1619P07166 | 2.40 | 2.93 | |
| Pacco batteria | ||||
| 657 | 1617S020T2 | 80.26 | 97.92 | |
| Caricabatterie Veloce CN GAL 1230 CV 220/12 V | ||||
| 669 | 2607226251 | 75.38 | 91.96 | |
| Targhetta identificativa | ||||
| 808 | 1619P16216 | 2.40 | 2.93 | |
| Ponte di cuscinetto | ||||
| 826 | 1619P08888 | 18.94 | 23.11 | |
| PIASTRA DI BASE CPL USA | ||||
| 845 | 1619P16712 | 18.94 | 23.11 | |
| Interruttore di passaggio | ||||
| 862 | 1619P08890 | 3.44 | 4.20 | |
| Presad'aspirazione | ||||
| 873 | 1619P17472 | 10.90 | 13.30 | |
| Tubo di Grasso 45 ml | ||||
| 895 | 3605430003 | 27.81 | 33.93 | |
