Qui troverai tutte le parti e i disegni disponibili del 'Bosch 3601E13000 ( GST150BCE )'. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Si prega di notare quanto segue quando si ordina:

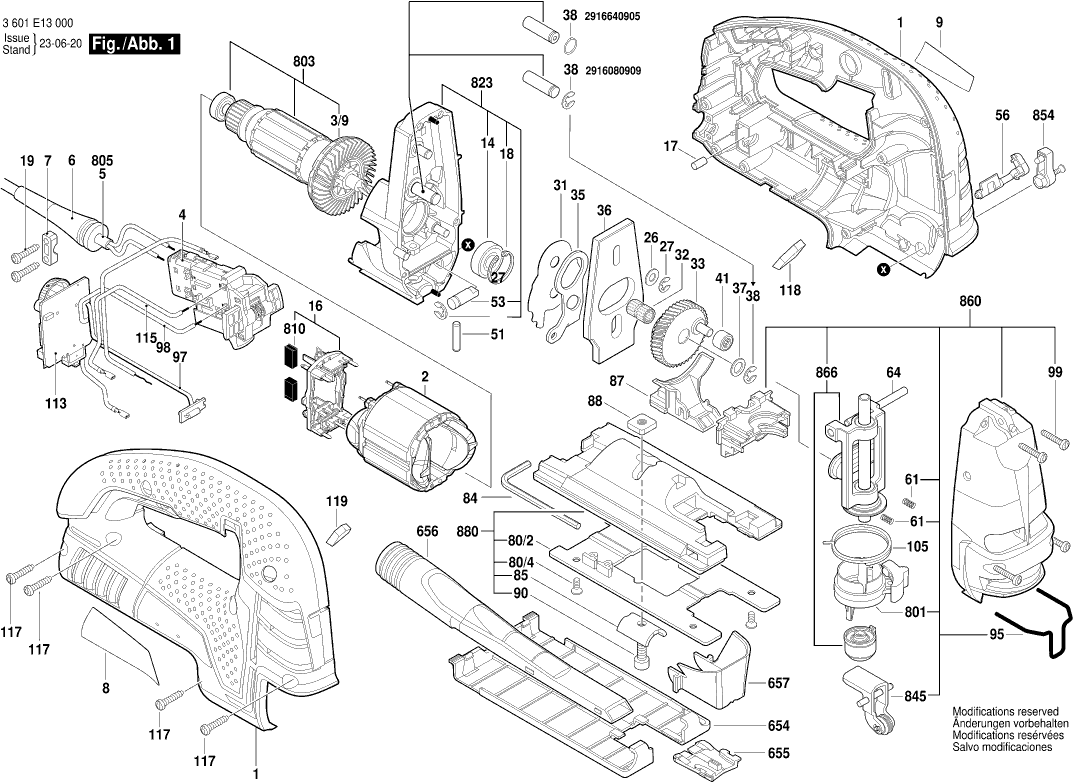

Disegno tecnico del modello Bosch 3601E13000 ( GST150BCE )
Elenco parti di ricambio del modello Bosch 3601E13000 ( GST150BCE )
| Pos. | Descrizione | Prezzo escl. IVA | Prezzo incl. IVA | |
| I prezzi mostrati includono l'IVA | ||||
| Sezione di alloggiamento | ||||
| 1 | 2605105128 | 29.75 | 36.30 | |
| Campo 230V | ||||
| 2 | 2604220584 | 18.19 | 22.19 | |
| Ventola Sunon PMD2412PMB1-A | ||||
| 3/9 | 2606610089 | 4.10 | 5.00 | |
| Interruttore | ||||
| 4 | 2607200669 | 13.93 | 16.99 | |
| OCCHIELLO | ||||
| 6 | 2600703017 | 1.94 | 2.37 | |
| Morsetto del cavo | ||||
| 7 | 2601035004 | 1.70 | 2.07 | |
| Targhetta | ||||
| 8 | 2601111175 | 1.94 | 2.37 | |
| Targhetta del produttore GBH 2000 | ||||
| 9 | 2601113554 | 1.94 | 2.37 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 14 | 2600905112 | 9.53 | 11.63 | |
| Piastra della spazzola | ||||
| 16 | 2605807109 | 18.19 | 22.19 | |
| Paracolpi in gomma | ||||
| 17 | 1603100036 | 1.18 | 1.44 | |
| Anello di bloccaggio | ||||
| 18 | 2916660008 | 1.70 | 2.07 | |
| Vite a testa ovale Torx 4x30 | ||||
| 19 | 2603490022 | 0.83 | 1.01 | |
| Rondella di compensazione | ||||
| 26 | 2600100040 | 1.18 | 1.44 | |
| Anello di bloccaggio | ||||
| 27 | 2916080908 | 0.83 | 1.01 | |
| Rondella di compensazione | ||||
| 31 | 2600101119 | 1.94 | 2.37 | |
| Assemblea di aghi rotanti | ||||
| 32 | 2600913040 | 4.70 | 5.73 | |
| Ruota dentata eccentrica | ||||
| 33 | 2606320099 | 18.19 | 22.19 | |
| Leva a forcella | ||||
| 35 | 2601923015 | 2.24 | 2.73 | |
| Contrappeso | ||||
| 36 | 2601098117 | 8.45 | 10.31 | |
| Rondella di compensazione | ||||
| 37 | 2600101047 | 1.18 | 1.44 | |
| Anello di bloccaggio | ||||
| 38 | 2916640905 | 1.18 | 1.44 | |
| Anello di bloccaggio | ||||
| 38 | 2916080909 | 0.83 | 1.01 | |
| Manicotto ad ago AGC 18 | ||||
| 41 | 2600917900 | 6.54 | 7.98 | |
| Bullone di cuscinetto | ||||
| 51 | 2603105131 | 1.70 | 2.07 | |
| Albero di controllo Z=20 | ||||
| 53 | 2603124156 | 3.31 | 4.04 | |
| Pulsante rotativo D34 M6/8T blu | ||||
| 56 | 2602026158 | 0.83 | 1.01 | |
| Molla compressione | ||||
| 61 | 2604610140 | 0.83 | 1.01 | |
| Spina Cilindrica | ||||
| 64 | 2601322035 | 1.94 | 2.37 | |
| Banco da lavoro | ||||
| 80/2 | 2601099198 | 2.71 | 3.31 | |
| Vite formante a filettatura M6x25 MM | ||||
| 80/4 | 1613435023 | 0.83 | 1.01 | |
| Cacciavite Spostato | ||||
| 84 | 1907950006 | 3.12 | 3.81 | |
| Chiave a brugola | ||||
| 84 | 2610364015 | 2.71 | 3.31 | |
| Bead profilato | ||||
| 85 | 2601030022 | 1.94 | 2.37 | |
| Eliminatore d'Aria | ||||
| 87 | 2605500203 | 2.24 | 2.73 | |
| PIASTRA DI MONTAGGIO | ||||
| 88 | 2600040004 | 2.24 | 2.73 | |
| Vite a brugola | ||||
| 90 | 2910141201 | 1.94 | 2.37 | |
| Copertura Protettiva | ||||
| 95 | 2603101065 | 1.18 | 1.44 | |
| Conduttore di terra | ||||
| 97 | 2604448343 | 1.94 | 2.37 | |
| Cavo di connessione | ||||
| 98 | 2604448335 | 1.70 | 2.07 | |
| Vite formante a filettatura M6x25 MM | ||||
| 99 | 2603410051 | 0.83 | 1.01 | |
| Molla di torsione TSF 55 | ||||
| 105 | 2604690056 | 1.70 | 2.07 | |
| Regolatore di velocità | ||||
| 113 | 1607233560 | 36.85 | 44.96 | |
| Cavo di connessione | ||||
| 115 | 2604448336 | 1.70 | 2.07 | |
| Vite a testa ovale Torx 4x30 | ||||
| 117 | 2603490023 | 0.83 | 1.01 | |
| Spugna | ||||
| 118 | 1600A02B9X | 0.83 | 1.01 | |
| Spugna | ||||
| 119 | 1600A02D4B | 0.83 | 1.01 | |
| Pad di guida | ||||
| 654 | 2601099183 | 5.33 | 6.50 | |
| Protettore Contro la Scheggiatura | ||||
| 655 | 2601016093 | 3.31 | 4.04 | |
| Ugello di aspirazione | ||||
| 656 | 2605730055 | 4.10 | 5.00 | |
| Cappuccio di copertura STM 1800 | ||||
| 657 | 2605510293 | 1.94 | 2.37 | |
| Cappuccio Maniglia | ||||
| 801 | 2602026908 | 4.10 | 5.00 | |
| Indotto | ||||
| 803 | 2604011394 | 40.61 | 49.54 | |
| Cavo di alimentazione | ||||
| 805 | 1607000386 | 15.71 | 19.17 | |
| KIT DI SERVIZIO 115V | ||||
| 810 | 1607000494 | 44.82 | 54.68 | |
| KIT DI SERVIZIO 115V | ||||
| 810 | 2604321941 | 7.58 | 9.25 | |
| Carter del ingranaggio | ||||
| 823 | 2605806881 | 73.72 | 89.94 | |
| Leva a rullo | ||||
| 845 | 2601321908 | 9.53 | 11.63 | |
| Pulsante rotativo D34 M6/8T blu | ||||
| 854 | 2602026909 | 1.94 | 2.37 | |
| Coperchio dell'ingranaggio | ||||
| 860 | 2605808934 | 113.29 | 138.21 | |
| Asta di sollevamento | ||||
| 866 | 1600A00HG2 | 60.65 | 73.99 | |
| Piastra di base | ||||
| 880 | 2601016905 | 23.75 | 28.98 | |
