Qui troverai tutte le parti e i disegni disponibili di “Bosch 3601E14000 ( GST140CE )”. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

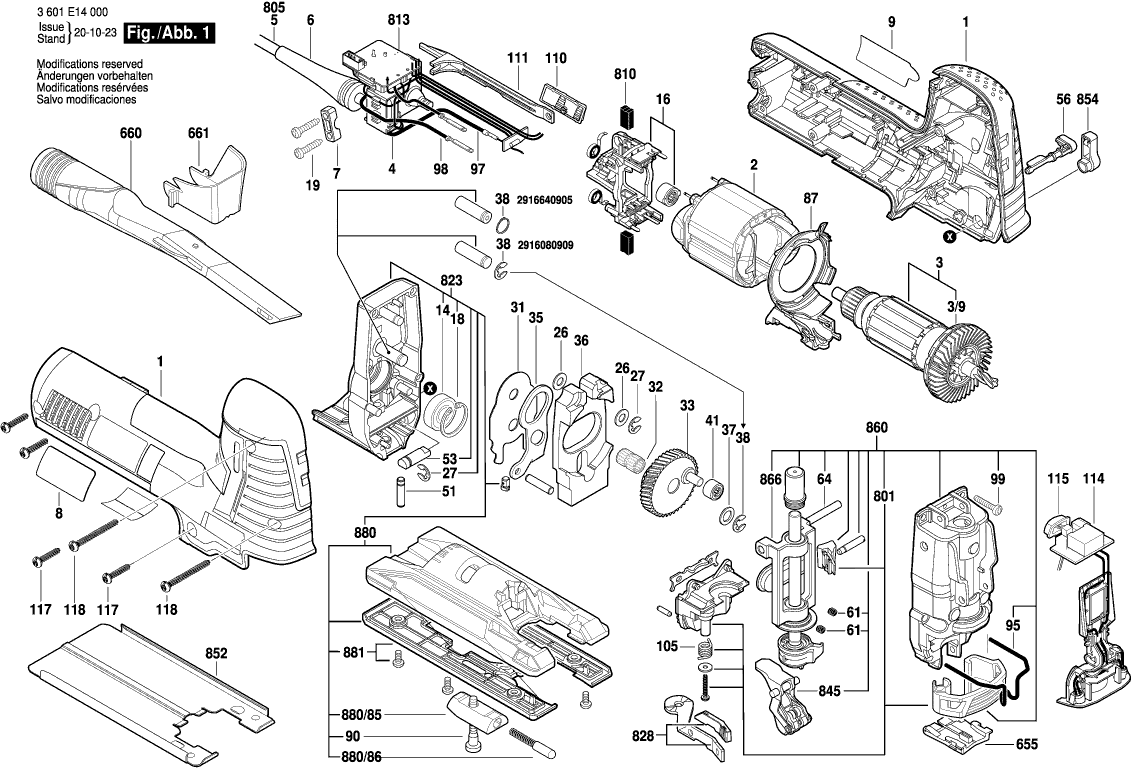

Disegni tecnici di Bosch 3601E14000 ( GST140CE )
Elenco parti di Bosch 3601E14000 ( GST140CE )
| Pos. | Descrizione | Prezzo IVA escl. | Prezzo IVA incl. | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Sezione di alloggiamento | ||||
| 1 | 2605105148 | 29.75 | 36.30 | |
| Campo 230V | ||||
| 2 | 2604220740 | 29.75 | 36.30 | |
| Indotto | ||||
| 3 | 2604011420 | 49.56 | 60.46 | |
| Ventola Sunon PMD2412PMB1-A | ||||
| 3/9 | 2606610089 | 4.10 | 5.00 | |
| Interruttore | ||||
| 4 | 2607200684 | 15.71 | 19.17 | |
| OCCHIELLO | ||||
| 6 | 2600703017 | 1.94 | 2.37 | |
| Morsetto del cavo | ||||
| 7 | 2601035004 | 1.70 | 2.07 | |
| Targhetta | ||||
| 8 | 2601111425 | 1.94 | 2.37 | |
| Targhetta del produttore GBH 2000 | ||||
| 9 | 2601111484 | 1.94 | 2.37 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 14 | 2600905112 | 9.53 | 11.63 | |
| Piastra della spazzola | ||||
| 16 | 2605807137 | 18.19 | 22.19 | |
| Anello di bloccaggio | ||||
| 18 | 2916660008 | 1.70 | 2.07 | |
| Vite a testa ovale Torx 4x30 | ||||
| 19 | 2603490022 | 0.83 | 1.01 | |
| Rondella di compensazione | ||||
| 26 | 2600100040 | 1.18 | 1.44 | |
| Anello di bloccaggio | ||||
| 27 | 2916080908 | 0.83 | 1.01 | |
| Rondella di compensazione | ||||
| 31 | 2600101124 | 0.83 | 1.01 | |
| Assemblea di aghi rotanti | ||||
| 32 | 2600913040 | 4.70 | 5.73 | |
| Ruota dentata eccentrica | ||||
| 33 | 2606320107 | 15.71 | 19.17 | |
| Leva a forcella | ||||
| 35 | 2601923015 | 2.24 | 2.73 | |
| Contrappeso | ||||
| 36 | 2601098120 | 13.93 | 16.99 | |
| Rondella di compensazione | ||||
| 37 | 2600101047 | 1.18 | 1.44 | |
| Anello di bloccaggio | ||||
| 38 | 2916640905 | 1.18 | 1.44 | |
| Anello di bloccaggio | ||||
| 38 | 2916080909 | 0.83 | 1.01 | |
| Manicotto ad ago AGC 18 | ||||
| 41 | 2600917900 | 6.54 | 7.98 | |
| Bullone di cuscinetto | ||||
| 51 | 2603105131 | 1.70 | 2.07 | |
| Albero di controllo Z=20 | ||||
| 53 | 2603124157 | 4.10 | 5.00 | |
| Pulsante rotativo D34 M6/8T blu | ||||
| 56 | 2602026170 | 1.18 | 1.44 | |
| Molla compressione | ||||
| 61 | 2604610140 | 0.83 | 1.01 | |
| Spina Cilindrica | ||||
| 64 | 2601322045 | 1.18 | 1.44 | |
| Anello deflettore d'aria | ||||
| 87 | 2605500206 | 7.58 | 9.25 | |
| Vite a brugola | ||||
| 90 | 2910131205 | 1.70 | 2.07 | |
| Copertura Protettiva | ||||
| 95 | 2603101060 | 3.31 | 4.04 | |
| Conduttore di terra | ||||
| 97 | 2604448351 | 1.94 | 2.37 | |
| Cavo di connessione | ||||
| 98 | 1619P07299 | 1.94 | 2.37 | |
| Vite formante a filettatura M6x25 MM | ||||
| 99 | 2603410051 | 0.83 | 1.01 | |
| Molla di torsione TSF 55 | ||||
| 105 | 2604690060 | 0.83 | 1.01 | |
| Elemento di Attuazione | ||||
| 110 | 2602026169 | 2.24 | 2.73 | |
| Scivolo di regolazione | ||||
| 111 | 2601099223 | 2.71 | 3.31 | |
| Modulo di luminanza EL 230V | ||||
| 114 | 1607233384 | 26.84 | 32.74 | |
| Interruttore del faro | ||||
| 115 | 2600030030 | 1.94 | 2.37 | |
| Vite a testa ovale Torx 4x30 | ||||
| 117 | 2603490023 | 0.83 | 1.01 | |
| Vite a testa ovale Torx 4x30 | ||||
| 118 | 2603490027 | 0.83 | 1.01 | |
| Protettore Contro la Scheggiatura | ||||
| 655 | 2601016093 | 3.31 | 4.04 | |
| Presad'aspirazione | ||||
| 660 | 2605730061 | 13.93 | 16.99 | |
| Cappuccio di copertura STM 1800 | ||||
| 661 | 2605510296 | 2.71 | 3.31 | |
| Leva di espulsione | ||||
| 801 | 2607990068 | 8.45 | 10.31 | |
| Cavo di alimentazione | ||||
| 805 | 1607000386 | 15.71 | 19.17 | |
| KIT DI SERVIZIO 115V | ||||
| 810 | 2604320918 | 9.53 | 11.63 | |
| Regolatore di velocità | ||||
| 813 | 1607233381 | 55.25 | 67.40 | |
| Carter del ingranaggio | ||||
| 823 | 2605806871 | 91.56 | 111.70 | |
| Leva di serraggio | ||||
| 828 | 2602098024 | 5.33 | 6.50 | |
| Leva a rullo | ||||
| 845 | 2601321909 | 44.82 | 54.68 | |
| Banco da lavoro | ||||
| 852 | 2601098121 | 13.93 | 16.99 | |
| Pulsante rotativo D34 M6/8T blu | ||||
| 854 | 2602026909 | 1.94 | 2.37 | |
| Coperchio dell'ingranaggio | ||||
| 860 | 2605808935 | 148.65 | 181.35 | |
| Asta di sollevamento | ||||
| 866 | 1600A00HG1 | 60.65 | 73.99 | |
| Piastra di base | ||||
| 880 | 2601099256 | 49.56 | 60.46 | |
| Pezzo di Serraggio | ||||
| 880/85 | 2602317067 | 3.31 | 4.04 | |
| Cappuccio a cricchetto | ||||
| 880/86 | 2600590018 | 2.24 | 2.73 | |
| Banco da lavoro | ||||
| 881 | 2601099900 | 11.88 | 14.49 | |
