Qui troverai tutte le parti e i disegni disponibili di “Bosch 0601511703 (GST135BCE)”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

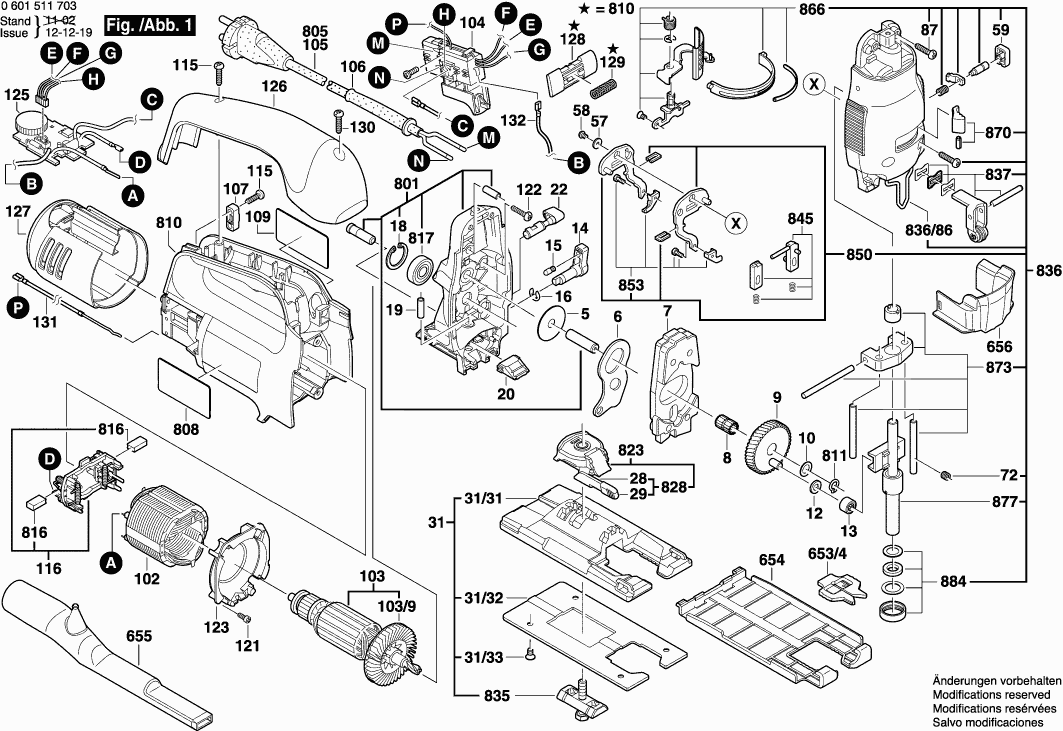

Disegni tecnici di Bosch 0601511703 (GST135BCE)
Elenco parti di Bosch 0601511703 (GST135BCE)
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Rondella di compensazione | ||||
| 5 | 2600101048 | 1.49 | 1.82 | |
| Leva a forcella | ||||
| 6 | 2601923010 | 2.08 | 2.54 | |
| Non più disponibile, nessuna sostituzione | ||||
| 7 | 2601098087 | |||
| Assemblea di aghi rotanti | ||||
| 8 | 2600913040 | 5.81 | 7.09 | |
| Ruota dentata eccentrica | ||||
| 9 | 2606320101 | 27.81 | 33.93 | |
| Rondella di compensazione | ||||
| 10 | 2600101047 | 1.49 | 1.82 | |
| Anello intermedio | ||||
| 12 | 2600200038 | 1.00 | 1.22 | |
| Manicotto ad ago AGC 18 | ||||
| 13 | 2600917900 | 8.35 | 10.19 | |
| Pulsante rotativo D34 M6/8T blu | ||||
| 14 | 2602026116 | 2.18 | 2.66 | |
| Cappuccio a cricchetto | ||||
| 15 | 2600590006 | 1.49 | 1.82 | |
| Anello di bloccaggio | ||||
| 16 | 2916080908 | 1.00 | 1.22 | |
| Anello di bloccaggio | ||||
| 18 | 2600118013 | 1.90 | 2.32 | |
| Bullone di cuscinetto | ||||
| 19 | 2603105104 | 1.00 | 1.22 | |
| Eliminatore d'Aria | ||||
| 20 | 2602305023 | 1.00 | 1.22 | |
| Pulsante rotativo D34 M6/8T blu | ||||
| 22 | 2602026109 | 1.32 | 1.61 | |
| Leva di serraggio | ||||
| 28 | 2602098018 | 2.52 | 3.07 | |
| Non più disponibile, nessuna sostituzione | ||||
| 29 | 2600591022 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 31 | 2608000925 | |||
| PIASTRA DI BASE CPL USA | ||||
| 31/31 | 2608000305 | 15.61 | 19.04 | |
| Banco da lavoro | ||||
| 31/32 | 2601098099 | 5.27 | 6.43 | |
| Vite formante a filettatura M6x25 MM | ||||
| 31/33 | 2603421014 | 1.49 | 1.82 | |
| Rondella di compensazione | ||||
| 57 | 2600100123 | 1.49 | 1.82 | |
| Vite a testa cilindrica | ||||
| 58 | 2603413037 | 1.90 | 2.32 | |
| Pulsante | ||||
| 59 | 2603231041 | 2.52 | 3.07 | |
| Molla compressione | ||||
| 72 | 2604610042 | 1.49 | 1.82 | |
| Vite formante a filettatura M6x25 MM | ||||
| 87 | 2603410051 | 1.00 | 1.22 | |
| Campo 230V | ||||
| 102 | 2604220584 | 21.30 | 25.99 | |
| Non più disponibile, nessuna sostituzione | ||||
| 103 | 2604011327 | |||
| Ventola Sunon PMD2412PMB1-A | ||||
| 103/9 | 2606610093 | 2.86 | 3.49 | |
| Non più disponibile, nessuna sostituzione | ||||
| 104 | 2607200588 | |||
| Cavo di alimentazione | ||||
| 105 | 1607000386 | 18.94 | 23.11 | |
| OCCHIELLO | ||||
| 106 | 2600703012 | 2.86 | 3.49 | |
| Morsetto del cavo | ||||
| 107 | 2601035001 | 1.49 | 1.82 | |
| Non più disponibile, nessuna sostituzione | ||||
| 109 | 2601116420 | |||
| Vite a testa ovale Torx 4x30 | ||||
| 115 | 2603490022 | 1.00 | 1.22 | |
| Piastra della spazzola | ||||
| 116 | 2605807108 | 16.79 | 20.48 | |
| Vite della piastra | ||||
| 121 | 2603435086 | 1.32 | 1.61 | |
| Vite a testa ovale Torx 4x30 | ||||
| 122 | 2603490023 | 1.00 | 1.22 | |
| Non più disponibile, nessuna sostituzione | ||||
| 123 | 2601328073 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 125 | 2607230075 | |||
| Maniglia TSC 55 | ||||
| 126 | 2602025133 | 11.65 | 14.21 | |
| Coperchio del alloggiamento VERDE | ||||
| 127 | 2600508049 | 3.04 | 3.71 | |
| Leva di bloccaggio GRIGIO CHIARO | ||||
| 128 | 2602026121 | 2.00 | 2.44 | |
| Molla compressione | ||||
| 129 | 2604610096 | 1.24 | 1.51 | |
| Vite formante a filettatura M6x25 MM | ||||
| 130 | 2603410049 | 1.49 | 1.82 | |
| Conduttore di terra | ||||
| 131 | 2604448270 | 1.49 | 1.82 | |
| Non più disponibile, nessuna sostituzione | ||||
| 132 | 2604448271 | |||
| Protettore Contro la Scheggiatura | ||||
| 653/4 | 2601016087 | 3.71 | 4.53 | |
| Non più disponibile, nessuna sostituzione | ||||
| 654 | 2608000309 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 655 | 2605730040 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 656 | 2605510205 | |||
| Carter del ingranaggio | ||||
| 801 | 2605806889 | 50.23 | 61.28 | |
| Cavo di alimentazione | ||||
| 805 | 1607000386 | 18.94 | 23.11 | |
| Non più disponibile, nessuna sostituzione | ||||
| 808 | 2601116422 | |||
| Custodia del motore | ||||
| 810 | 2605108913 | 12.21 | 14.90 | |
| Anello di bloccaggio | ||||
| 811 | 2600916900 | 1.90 | 2.32 | |
| KIT DI SERVIZIO 115V | ||||
| 816 | 2604321941 | 9.67 | 11.80 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 817 | 2600905095 | 11.37 | 13.87 | |
| Non più disponibile, nessuna sostituzione | ||||
| 823 | 2601990907 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 828 | 2601990042 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 835 | 2602317900 | |||
| Coperchio dell'ingranaggio | ||||
| 836 | 2605808928 | 189.28 | 230.92 | |
| Copertura Protettiva | ||||
| 836/86 | 2603101046 | 1.49 | 1.82 | |
| Leva a rullo | ||||
| 837 | 2601321907 | 15.61 | 19.04 | |
| Non più disponibile, nessuna sostituzione | ||||
| 845 | 2601098905 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 850 | 2601990908 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 853 | 2602180009 | |||
| Unità di Controllo | ||||
| 866 | 2601990911 | 10.68 | 13.03 | |
| Cappuccio Maniglia | ||||
| 870 | 2600591900 | 2.18 | 2.66 | |
| Non più disponibile, nessuna sostituzione | ||||
| 873 | 2601322901 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 877 | 2600780911 | |||
| Kit di tenuta | ||||
| 884 | 2600290903 | 4.58 | 5.59 | |
