Qui troverai tutte le parti e i disegni disponibili del 'Bosch 3601K70400 ( GSS23A )'. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Si prega di notare quanto segue quando si ordina:

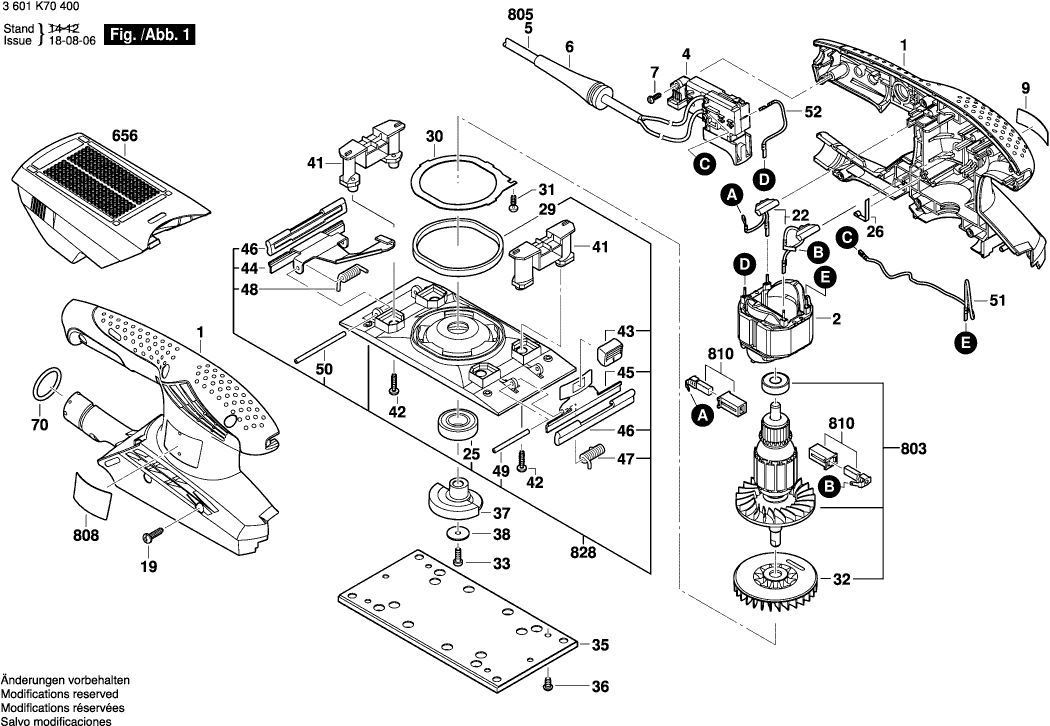

Disegno tecnico del modello Bosch 3601K70400 ( GSS23A )
Elenco parti di ricambio del modello Bosch 3601K70400 ( GSS23A )
| Pos. | Descrizione | Prezzo escl. IVA | Prezzo incl. IVA | |
| I prezzi mostrati includono l'IVA | ||||
| Cassetta del rivestimento DUO 110 - Set | ||||
| 1 | 2609100590 | 26.84 | 32.74 | |
| Campo 230V | ||||
| 2 | 1604220408 | 12.41 | 15.14 | |
| Interruttore | ||||
| 4 | 2607200632 | 5.83 | 7.11 | |
| OCCHIELLO | ||||
| 6 | 2600703017 | 1.94 | 2.37 | |
| Vite a testa ovale Torx 4x30 | ||||
| 7 | 2609110190 | 0.83 | 1.01 | |
| Targhetta del produttore GBH 2000 | ||||
| 9 | 2609131572 | 1.94 | 2.37 | |
| Vite a testa ovale Torx 4x30 | ||||
| 19 | 2603490022 | 0.83 | 1.01 | |
| Filtro di interferenza TURBO II R1 ET-BG | ||||
| 22 | 2609120182 | 2.71 | 3.31 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 25 | 2600905068 | 11.88 | 14.49 | |
| Molla di contatto | ||||
| 26 | 2601329057 | 1.94 | 2.37 | |
| Striscia di feltro | ||||
| 29 | 2609170044 | 0.83 | 1.01 | |
| Piastra di protezione | ||||
| 30 | 2609110407 | 0.83 | 1.01 | |
| Vite a testa ovale Torx 4x30 | ||||
| 31 | 2609110190 | 0.83 | 1.01 | |
| Ventola Sunon PMD2412PMB1-A | ||||
| 32 | 2609100544 | 4.10 | 5.00 | |
| Vite a testa cilindrica | ||||
| 33 | 2912731122 | 0.83 | 1.01 | |
| Pannello In Schiuma 101x113 | ||||
| 35 | 2609100403 | 10.73 | 13.09 | |
| Vite formante a filettatura M6x25 MM | ||||
| 36 | 2603410048 | 1.18 | 1.44 | |
| Contrappeso | ||||
| 37 | 2609110405 | 2.71 | 3.31 | |
| Rondella piana | ||||
| 38 | 2609110409 | 0.83 | 1.01 | |
| Piede di Vibrazione | ||||
| 41 | 2609100398 | 1.94 | 2.37 | |
| Vite a testa ovale Torx 4x30 | ||||
| 42 | 2603490022 | 0.83 | 1.01 | |
| Pulsante | ||||
| 43 | 2610920651 | 1.70 | 2.07 | |
| Staffa di serraggio | ||||
| 44 | 2609110410 | 3.31 | 4.04 | |
| Staffa di serraggio | ||||
| 45 | 2609110411 | 2.71 | 3.31 | |
| Barra Di Gomma | ||||
| 46 | 2609170042 | 1.70 | 2.07 | |
| Perno di serraggio a spirale | ||||
| 47 | 2610920646 | 1.18 | 1.44 | |
| Molla compressione | ||||
| 48 | 2609110412 | 1.18 | 1.44 | |
| Perno del rullo | ||||
| 49 | 2610923311 | 1.94 | 2.37 | |
| Spina Cilindrica | ||||
| 50 | 2603201085 | 1.18 | 1.44 | |
| Cavo di connessione | ||||
| 51 | 2604448113 | 1.18 | 1.44 | |
| Cavo di connessione | ||||
| 52 | 2609120183 | 0.83 | 1.01 | |
| Anello O | ||||
| 70 | 1610210045 | 1.94 | 2.37 | |
| Camera della polvere WH V2 JP | ||||
| 656 | 2609199059 | 11.88 | 14.49 | |
| Indotto | ||||
| 803 | 2609199085 | 26.84 | 32.74 | |
| Cavo di alimentazione | ||||
| 805 | 1607000386 | 15.71 | 19.17 | |
| Targhetta | ||||
| 808 | 2609135691 | 1.94 | 2.37 | |
| KIT DI SERVIZIO 115V | ||||
| 810 | 2609120199 | 7.58 | 9.25 | |
| Piastra Oscillante | ||||
| 828 | 2609199066 | 23.75 | 28.98 | |
