Qui troverai tutte le parti e i disegni disponibili di “Bosch 3601JL0100 ( GSS18V-13 )”. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

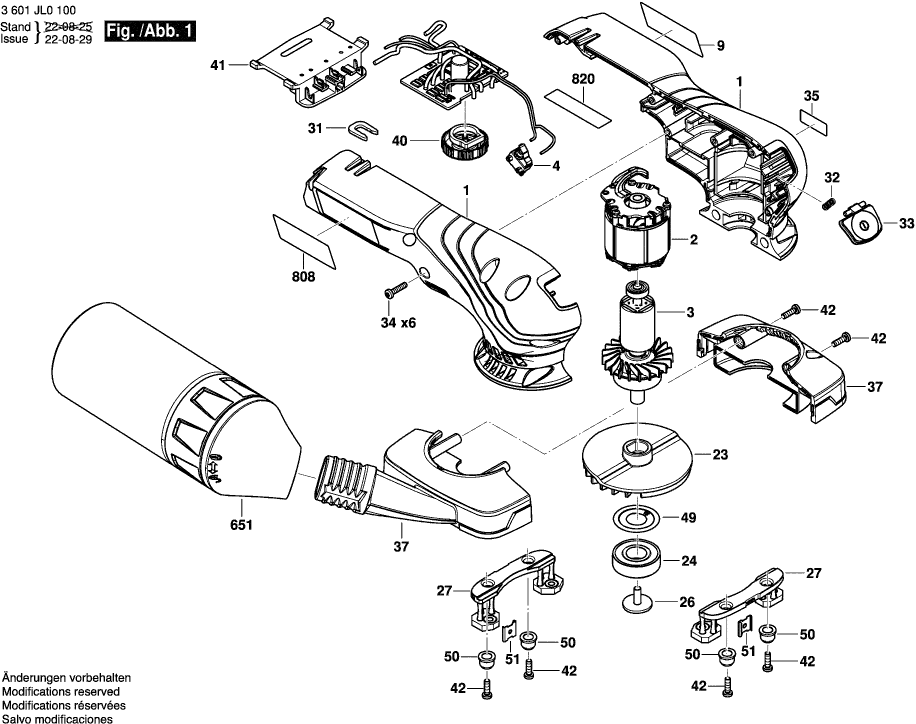

Disegni tecnici di Bosch 3601JL0100 ( GSS18V-13 )
Elenco parti di Bosch 3601JL0100 ( GSS18V-13 )
| Pos. | Descrizione | Prezzo IVA escl. | Prezzo IVA incl. | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Alloggiamento | ||||
| 1 | 1619PB9787 | 15.71 | 19.17 | |
| STATORE | ||||
| 2 | 1619PB7620 | 33.45 | 40.81 | |
| Indotto | ||||
| 3 | 1619PB5546 | 36.85 | 44.96 | |
| Interruttore | ||||
| 4 | 2607202753 | 5.83 | 7.11 | |
| Etichetta | ||||
| 9 | 6082Y00E4X | 1.18 | 1.44 | |
| Ventola Sunon PMD2412PMB1-A | ||||
| 23 | 1619PB7621 | 11.88 | 14.49 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 24 | 1619PB7622 | 4.70 | 5.73 | |
| Vite a testa ovale Torx 4x30 | ||||
| 26 | 1619PB5551 | 0.83 | 1.01 | |
| Piede di Vibrazione | ||||
| 27 | 1619PB7623 | 4.10 | 5.00 | |
| STRISCIA | ||||
| 28 | 2609101304 | 1.94 | 2.37 | |
| Piastra Oscillante | ||||
| 28/1 | 1600A029FP | 5.83 | 7.11 | |
| STRISCIA | ||||
| 28/2 | 2609101303 | 4.10 | 5.00 | |
| Pannello In Schiuma 101x113 | ||||
| 29 | 1600A00P44 | 9.53 | 11.63 | |
| Pannello In Schiuma 101x113 | ||||
| 29/1 | 1600A00N2Y | 10.73 | 13.09 | |
| Pannello In Schiuma 101x113 | ||||
| 29/2 | 1600A00P45 | 12.41 | 15.14 | |
| Vite a testa ovale Torx 4x30 | ||||
| 30 | 1619PB5555 | 0.83 | 1.01 | |
| Molla compressione | ||||
| 31 | 1619PB5556 | 0.83 | 1.01 | |
| Molla compressione | ||||
| 32 | 1619PB5557 | 0.83 | 1.01 | |
| Bottone dell'interruttore | ||||
| 33 | 1619PB5558 | 0.83 | 1.01 | |
| Vite a testa ovale Torx 4x30 | ||||
| 34 | 1619PB5559 | 0.83 | 1.01 | |
| Adesivo | ||||
| 35 | 1619PB5560 | 0.83 | 1.01 | |
| Alloggiamento | ||||
| 37 | 1619PB7624 | 36.85 | 44.96 | |
| Regolatore di velocità | ||||
| 40 | 1619PB5601 | 4.70 | 5.73 | |
| Portacontatto | ||||
| 41 | 1619PB5616 | 6.54 | 7.98 | |
| Vite a testa ovale Torx 4x30 | ||||
| 42 | 1619PB5575 | 1.18 | 1.44 | |
| Vite formante a filettatura M6x25 MM | ||||
| 43 | 2603410048 | 1.18 | 1.44 | |
| Maniglia a Morsetto | ||||
| 44 | 1600A029KK | 1.18 | 1.44 | |
| FELTRO | ||||
| 45 | 2609170216 | 1.18 | 1.44 | |
| FELTRO | ||||
| 45/1 | 2609170223 | 1.70 | 2.07 | |
| Disco | ||||
| 49 | 1619PB7632 | 1.18 | 1.44 | |
| Boccola LEX 3 | ||||
| 50 | 1619PB7630 | 0.83 | 1.01 | |
| FERMAGLIO PER CAVO | ||||
| 51 | 1619PB7631 | 0.83 | 1.01 | |
| Contenitore di polvere | ||||
| 651 | 1619PB5597 | 13.93 | 16.99 | |
| Strumento di perforazione | ||||
| 653 | 1619PB7067 | 4.10 | 5.00 | |
| Targhetta | ||||
| 808 | 1619PB7636 | 1.94 | 2.37 | |
| Targhetta | ||||
| 820 | 1619PB7637 | 1.94 | 2.37 | |
