Qui troverai tutte le parti e i disegni disponibili del 'Bosch 3601B97003 ( GSS140A )'. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Si prega di notare quanto segue quando si ordina:

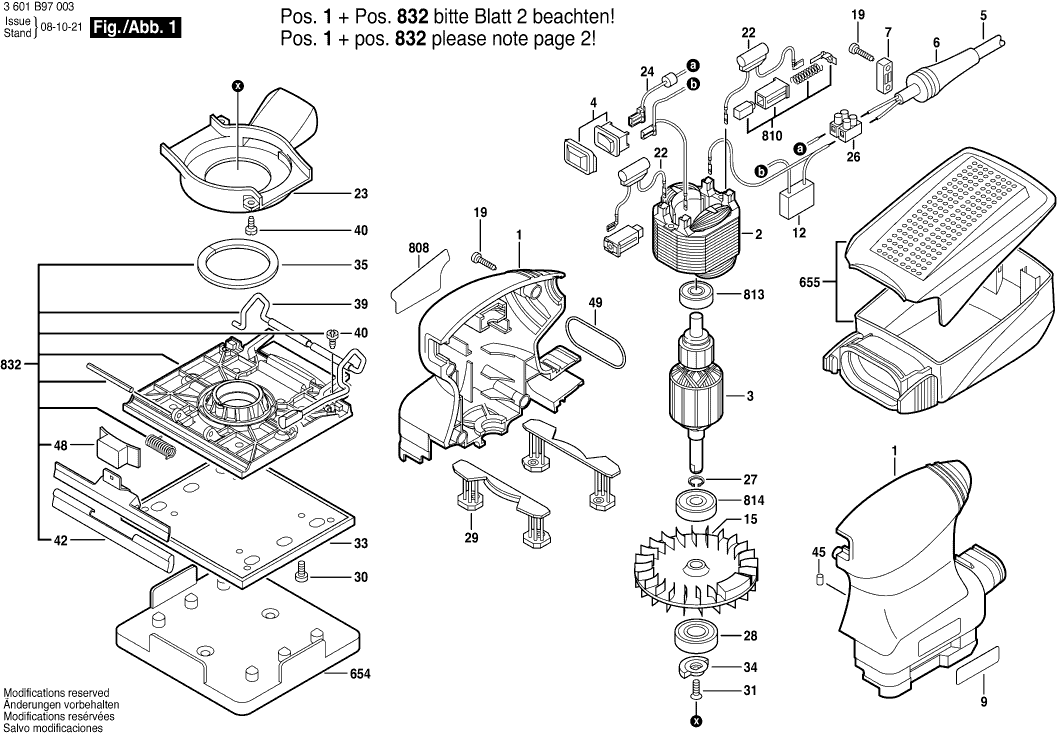

Disegno tecnico del modello Bosch 3601B97003 ( GSS140A )
Elenco parti di ricambio del modello Bosch 3601B97003 ( GSS140A )
| Pos. | Descrizione | Prezzo escl. IVA | Prezzo incl. IVA | |
| I prezzi mostrati includono l'IVA | ||||
| Cassetta del rivestimento DUO 110 - Set | ||||
| 1 | 2609100680 | 20.42 | 24.91 | |
| STATORE | ||||
| 2 | 2609120299 | 18.19 | 22.19 | |
| Indotto | ||||
| 3 | 1604010A29 | 40.61 | 49.54 | |
| Interruttore | ||||
| 4 | 1607200190 | 7.58 | 9.25 | |
| OCCHIELLO | ||||
| 6 | 2600703017 | 1.94 | 2.37 | |
| Morsetto del cavo | ||||
| 7 | 2601035001 | 1.18 | 1.44 | |
| Piastra di Riferimento | ||||
| 9 | 2610921050 | 1.18 | 1.44 | |
| Filtro di interferenza TURBO II R1 ET-BG | ||||
| 12 | 2610920617 | 1.94 | 2.37 | |
| Ventola Sunon PMD2412PMB1-A | ||||
| 15 | 2610920618 | 5.83 | 7.11 | |
| Vite a testa ovale Torx 4x30 | ||||
| 19 | 2603490022 | 0.83 | 1.01 | |
| Filtro di interferenza TURBO II R1 ET-BG | ||||
| 22 | 2610920619 | 2.71 | 3.31 | |
| Custodia del ventilatore | ||||
| 23 | 2610920620 | 5.33 | 6.50 | |
| Cavo Elettrico | ||||
| 24 | 2610928031 | 4.10 | 5.00 | |
| Blocco di Connessione 230V | ||||
| 26 | 2610910009 | 1.70 | 2.07 | |
| Anello di ritenzione | ||||
| 27 | 2916540005 | 0.83 | 1.01 | |
| CUSCINETTO A SFERA | ||||
| 28 | 2609110748 | 5.83 | 7.11 | |
| Piede di Vibrazione | ||||
| 29 | 2610921132 | 4.10 | 5.00 | |
| Non più disponibile, nessuna sostituzione | ||||
| 30 | 2610915161 | |||
| VITE C M4X35 | ||||
| 31 | 2610991395 | 0.83 | 1.01 | |
| Pannello In Schiuma 101x113 | ||||
| 33 | 2610920631 | 13.93 | 16.99 | |
| Contrappeso | ||||
| 34 | 2610920634 | 2.71 | 3.31 | |
| FELTRO | ||||
| 35 | 2610920635 | 1.18 | 1.44 | |
| Maniglia a Morsetto | ||||
| 39 | 2610925983 | 12.41 | 15.14 | |
| Vite a testa ovale Torx 4x30 | ||||
| 40 | 2603490020 | 0.83 | 1.01 | |
| Barra Di Gomma | ||||
| 42 | 2609101232 | 1.18 | 1.44 | |
| Spillo | ||||
| 45 | 2610350103 | 1.18 | 1.44 | |
| Pulsante | ||||
| 48 | 2610920651 | 1.70 | 2.07 | |
| Anello O | ||||
| 49 | 2610920652 | 1.70 | 2.07 | |
| Strumento di perforazione | ||||
| 654 | 2610920650 | 6.54 | 7.98 | |
| Contenitore di polvere | ||||
| 655 | 2609199193 | 7.58 | 9.25 | |
| Cavo di alimentazione | ||||
| 805 | 1607000386 | 15.71 | 19.17 | |
| Targhetta | ||||
| 808 | 1600A00Z1H | 1.94 | 2.37 | |
| Targhetta | ||||
| 808 | 2609131471 | 1.84 | 2.24 | |
| KIT DI SERVIZIO 115V | ||||
| 810 | 2610924701 | 7.58 | 9.25 | |
| CUSCINETTO A SFERA | ||||
| 813 | 2610917489 | 7.58 | 9.25 | |
| CUSCINETTO A SFERA | ||||
| 814 | 2610917489 | 7.58 | 9.25 | |
| Piastra Oscillante | ||||
| 832 | 2609100684 | 26.84 | 32.74 | |
