Qui troverai tutte le parti e i disegni disponibili del 'Bosch 0601420703 ( GSR6-40TE )'. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Si prega di notare quanto segue quando si ordina:

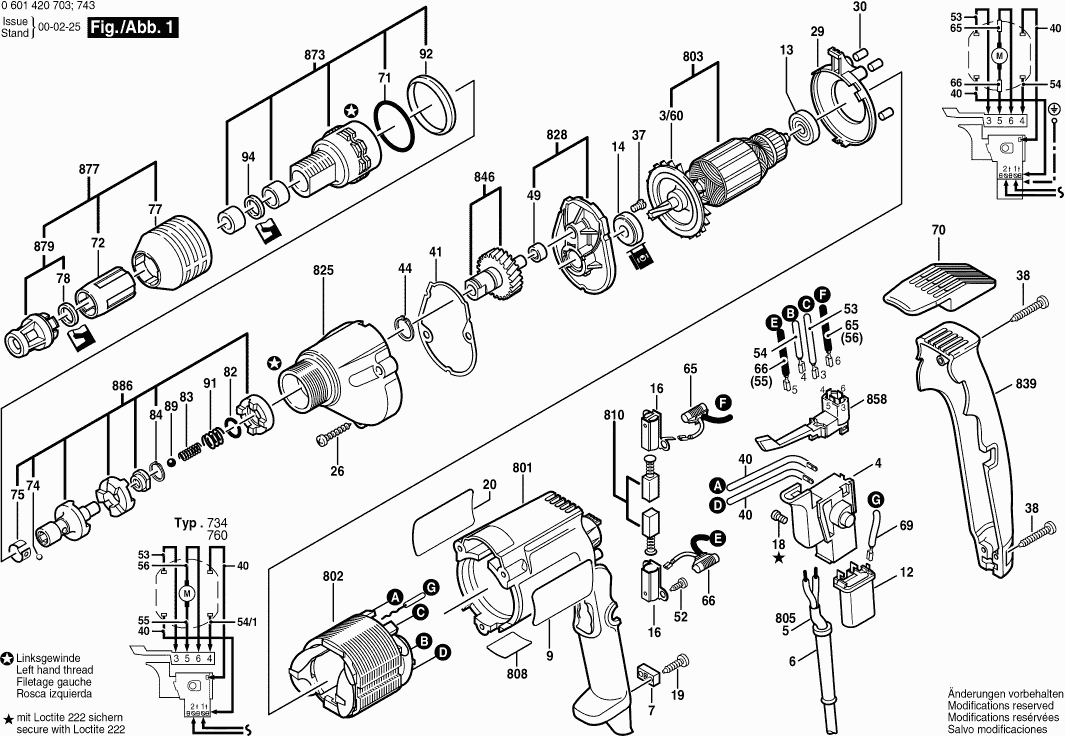

Disegno tecnico del modello Bosch 0601420703 ( GSR6-40TE )
Elenco parti di ricambio del modello Bosch 0601420703 ( GSR6-40TE )
| Pos. | Descrizione | Prezzo escl. IVA | Prezzo incl. IVA | |
| I prezzi mostrati includono l'IVA | ||||
| VALVOLA | ||||
| 3/60 | 1619P11262 | 2.24 | 2.73 | |
| Interruttore | ||||
| 4 | 2607200202 | 33.45 | 40.81 | |
| OCCHIELLO | ||||
| 6 | 2600703012 | 2.24 | 2.73 | |
| Morsetto del cavo | ||||
| 7 | 2601035001 | 1.18 | 1.44 | |
| Targhetta del produttore GBH 2000 | ||||
| 9 | 2601116668 | 2.71 | 3.31 | |
| Non più disponibile, nessuna sostituzione | ||||
| 12 | 2607329114 | |||
| CUSCINETTO A SFERE OSC 18 | ||||
| 13 | 1900905018 | 13.93 | 16.99 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 14 | 2600905095 | 9.53 | 11.63 | |
| PORTA-SPAZZOLA | ||||
| 16 | 2604337003 | 1.70 | 2.07 | |
| Vite a testa cilindrica | ||||
| 18 | 2603410001 | 1.18 | 1.44 | |
| Vite a testa ovale Torx 4x30 | ||||
| 19 | 2603490022 | 0.83 | 1.01 | |
| Piastra di Riferimento | ||||
| 20 | 9920490130 | 1.18 | 1.44 | |
| Vite a testa ovale Torx 4x30 | ||||
| 26 | 2603490025 | 0.83 | 1.01 | |
| Disco di copertura | ||||
| 29 | 3600590505 | 1.18 | 1.44 | |
| Paracolpi in gomma | ||||
| 30 | 3602391503 | 1.70 | 2.07 | |
| Vite formante a filettatura M6x25 MM | ||||
| 37 | 2603410048 | 1.18 | 1.44 | |
| Vite a testa ovale Torx 4x30 | ||||
| 38 | 2603490023 | 0.83 | 1.01 | |
| Cavo Elettrico | ||||
| 40 | 2604448005 | 1.18 | 1.44 | |
| Disco di tenuta | ||||
| 41 | 3601016504 | 1.70 | 2.07 | |
| Anello di bloccaggio | ||||
| 44 | 2916650003 | 1.18 | 1.44 | |
| Manicotto ad ago AGC 18 | ||||
| 49 | 2600917004 | 2.71 | 3.31 | |
| Vite a testa ovale Torx 4x30 | ||||
| 52 | 2603490017 | 1.70 | 2.07 | |
| Cavo di connessione | ||||
| 53 | 2604448074 | 1.70 | 2.07 | |
| Cavo di giunzione MX 1200/2 E EF | ||||
| 54 | 2604448100 | 0.83 | 1.01 | |
| Cavo di giunzione MX 1200/2 E EF | ||||
| 55 | 2604448100 | 0.83 | 1.01 | |
| Cavo di connessione | ||||
| 56 | 1614448014 | 1.94 | 2.37 | |
| Filtro di interferenza TURBO II R1 ET-BG | ||||
| 65 | 2604465086 | 4.70 | 5.73 | |
| Filtro di interferenza TURBO II R1 ET-BG | ||||
| 66 | 2604465097 | 4.70 | 5.73 | |
| Conduttore di terra | ||||
| 69 | 2604448097 | 1.18 | 1.44 | |
| Clip NERO | ||||
| 70 | 3600690503 | 7.58 | 9.25 | |
| Anello O | ||||
| 71 | 2600210043 | 1.18 | 1.44 | |
| Bussola Distanziatrice NERA | ||||
| 72 | 3600360505 | 7.58 | 9.25 | |
| Palla | ||||
| 74 | 1903230006 | 1.70 | 2.07 | |
| Portapalle | ||||
| 75 | 3600034504 | 2.71 | 3.31 | |
| Anello di bloccaggio | ||||
| 77 | 3600390502 | 4.70 | 5.73 | |
| Anello di tenuta | ||||
| 78 | 3600290502 | 2.71 | 3.31 | |
| Anello di ritenzione | ||||
| 82 | 3600200516 | 0.83 | 1.01 | |
| Molla | ||||
| 83 | 3604613507 | 0.83 | 1.01 | |
| Anello di bloccaggio | ||||
| 84 | 3600118502 | 1.94 | 2.37 | |
| Palla | ||||
| 89 | 1903230011 | 1.94 | 2.37 | |
| Molla | ||||
| 91 | 3604613506 | 0.83 | 1.01 | |
| MANICOTTO ISOLANTE | ||||
| 92 | 3600113506 | 1.18 | 1.44 | |
| Anello di tenuta | ||||
| 94 | 3600290503 | 1.70 | 2.07 | |
| CUSCINETTO | ||||
| 95 | 3600301510 | 1.70 | 2.07 | |
| Custodia del motore | ||||
| 801 | 3605108557 | 20.42 | 24.91 | |
| Campo 230V | ||||
| 802 | 2604220526 | 18.19 | 22.19 | |
| Indotto | ||||
| 803 | 3604011587 | 44.82 | 54.68 | |
| Cavo di alimentazione | ||||
| 805 | 1607000385 | 11.88 | 14.49 | |
| Targhetta | ||||
| 808 | 160111A3H3 | 1.94 | 2.37 | |
| KIT DI SERVIZIO 115V | ||||
| 810 | 2604321905 | 8.45 | 10.31 | |
| Custodia ingranaggi NERO | ||||
| 825 | 3605190512 | 20.42 | 24.91 | |
| Ponte di cuscinetto | ||||
| 828 | 3605806541 | 18.19 | 22.19 | |
| Coperchio del alloggiamento VERDE | ||||
| 839 | 3605133521 | 6.54 | 7.98 | |
| Albero di trasmissione Z=17 | ||||
| 846 | 3606120565 | 20.42 | 24.91 | |
| Interruttore | ||||
| 858 | 2607200231 | 12.41 | 15.14 | |
| ACCOPPIAMENTO | ||||
| 873 | 3605190520 | 23.75 | 28.98 | |
| Fermo di profondità TSF 55 EBQ | ||||
| 877 | 3600552509 | 23.75 | 28.98 | |
| Non più disponibile, nessuna sostituzione | ||||
| 879 | 2610906321 | |||
| ACCOPPIAMENTO | ||||
| 886 | 3606441503 | 60.65 | 73.99 | |
