Qui troverai tutte le parti e i disegni disponibili di “Bosch 3601JG1101 ( GSR18V-60C )”. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

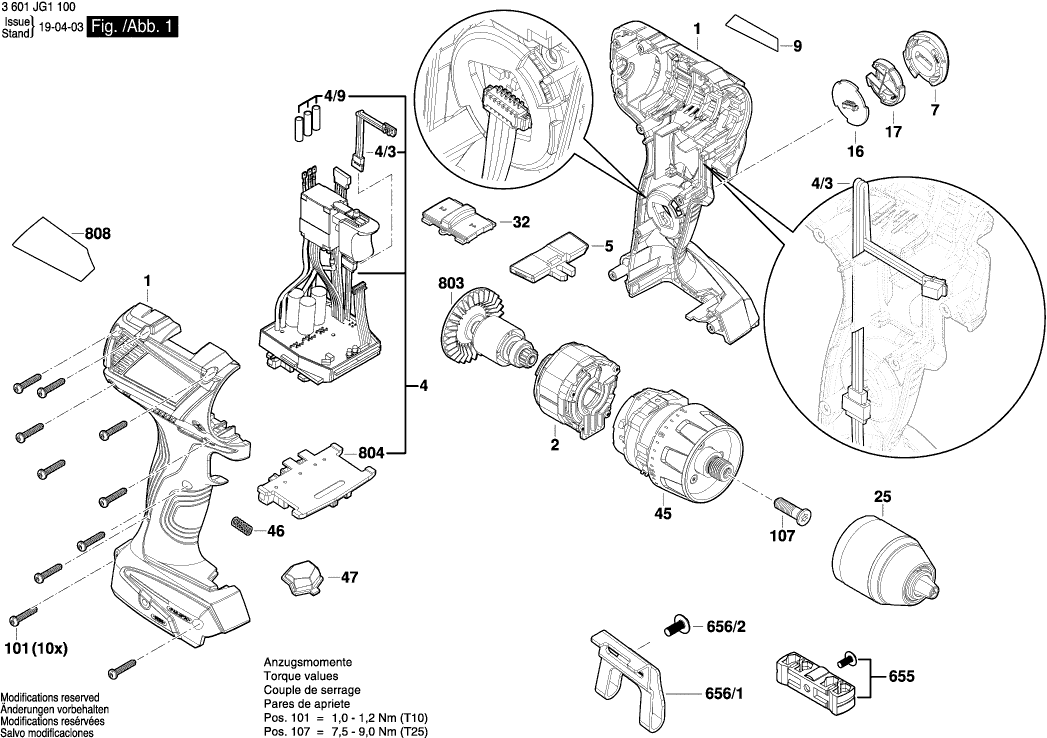

Disegni tecnici di Bosch 3601JG1101 ( GSR18V-60C )
Elenco parti di Bosch 3601JG1101 ( GSR18V-60C )
| Pos. | Descrizione | Prezzo IVA escl. | Prezzo IVA incl. | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Cassetta del rivestimento DUO 110 - Set | ||||
| 1 | 1600A00H64 | 13.93 | 16.99 | |
| STATORE | ||||
| 2 | 1619P13836 | 33.45 | 40.81 | |
| Modulo Elettronico | ||||
| 4 | 16072335D9 | 67.25 | 82.04 | |
| Assemblaggio Scheda Stampata | ||||
| 4/3 | 1607503369 | 5.83 | 7.11 | |
| Tubo termocontraibile | ||||
| 4/9 | 160071203J | 0.83 | 1.01 | |
| Leva di regolazione | ||||
| 5 | 2609101484 | 1.70 | 2.07 | |
| Unità di copertura | ||||
| 7 | 1600A00RU8 | 1.70 | 2.07 | |
| Targhetta del produttore GBH 2000 | ||||
| 9 | 2609138460 | 1.94 | 2.37 | |
| Assemblaggio Scheda Stampata | ||||
| 16 | 1607503333 | 9.53 | 11.63 | |
| Pannello di copertura | ||||
| 17 | 1600A00M53 | 0.83 | 1.01 | |
| Mandrino senza chiave | ||||
| 25 | 1600A0122S | 36.85 | 44.96 | |
| Unità di commutazione | ||||
| 32 | 2609199812 | 1.94 | 2.37 | |
| Riservatorio dell'olio | ||||
| 45 | 1600A0124U | 44.82 | 54.68 | |
| Molla compressione | ||||
| 46 | 1609280477 | 1.18 | 1.44 | |
| LENTE | ||||
| 47 | 2609101490 | 1.18 | 1.44 | |
| Pacco Batteria | ||||
| 91 | 2607337069 | 101.94 | 124.37 | |
| Adesivo | ||||
| 91/1/22 | 2601115537 | 1.18 | 1.44 | |
| Vite a testa ovale Torx 4x30 | ||||
| 101 | 2609110353 | 1.70 | 2.07 | |
| Vite a testa svasata VN-HK 85 M5x10 | ||||
| 107 | 2603421229 | 1.18 | 1.44 | |
| Vite a testa svasata VN-HK 85 M5x10 | ||||
| 107 | 160343508G | 0.83 | 1.01 | |
| Caricabatterie UK | ||||
| 653 | 2607225923 | 113.29 | 138.21 | |
| Caricabatterie UK | ||||
| 653 | 2607225921 | 101.94 | 124.37 | |
| Portabit | ||||
| 655 | 2609199748 | 1.70 | 2.07 | |
| Clip | ||||
| 656/1 | 2609111584 | 2.71 | 3.31 | |
| VITE C M4X35 | ||||
| 656/2 | 2609110834 | 1.18 | 1.44 | |
| Motore a corrente continua | ||||
| 803 | 2609199894 | 26.84 | 32.74 | |
| Portacontatto | ||||
| 804 | 1609280820 | 4.70 | 5.73 | |
| Targhetta | ||||
| 808 | 160111A5WG | 1.94 | 2.37 | |
