Qui troverai tutte le parti e i disegni disponibili del 'Bosch 3601D91000 ( GSN90-21RK )'. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Si prega di notare quanto segue quando si ordina:

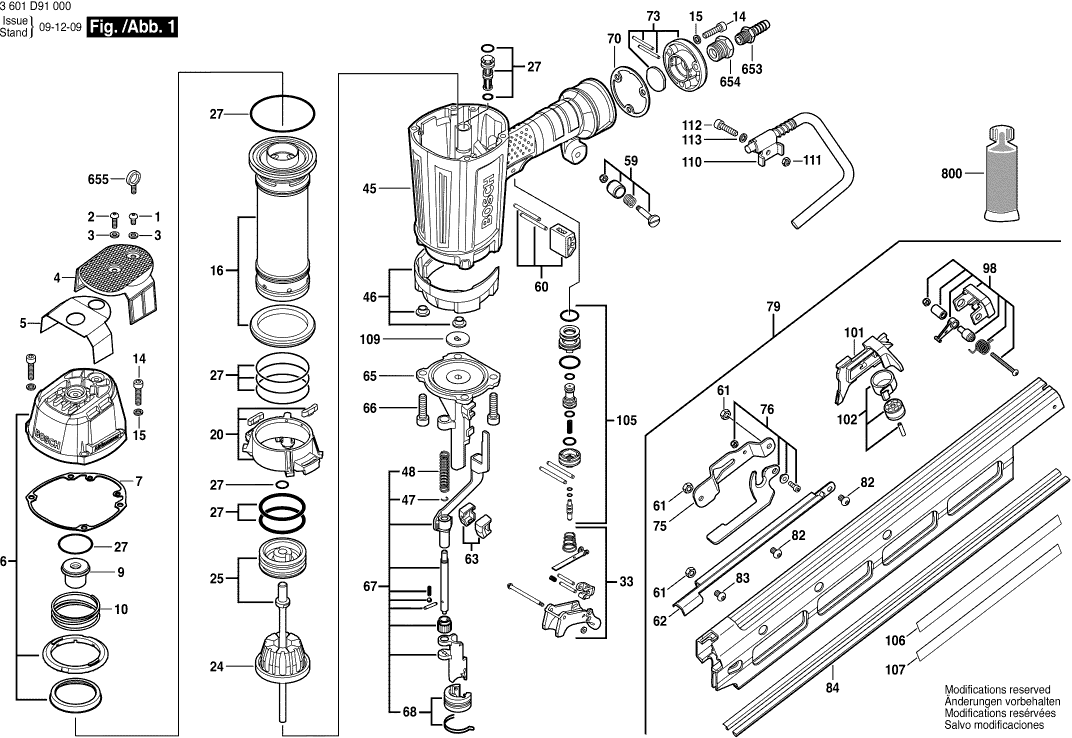

Disegno tecnico del modello Bosch 3601D91000 ( GSN90-21RK )
Elenco parti di ricambio del modello Bosch 3601D91000 ( GSN90-21RK )
| Pos. | Descrizione | Prezzo escl. IVA | Prezzo incl. IVA | |
| I prezzi mostrati includono l'IVA | ||||
| VITE C M4X35 | ||||
| 1 | 2610001663 | 1.18 | 1.44 | |
| VITE C M4X35 | ||||
| 2 | 2610001664 | 0.83 | 1.01 | |
| Anello di distanza AU 43 FF | ||||
| 3 | 2610001665 | 0.83 | 1.01 | |
| Piastra di copertura | ||||
| 4 | 2610001666 | 23.75 | 28.98 | |
| Piastra di tenuta | ||||
| 5 | 2610001667 | 5.33 | 6.50 | |
| Coperchio Del Cilindro | ||||
| 6 | 2610001668 | 67.25 | 82.04 | |
| Piastra di tenuta | ||||
| 7 | 2610001669 | 12.41 | 15.14 | |
| Paraurti | ||||
| 9 | 2610001670 | 5.83 | 7.11 | |
| Molla compressione | ||||
| 10 | 2610001671 | 4.10 | 5.00 | |
| VITE C M4X35 | ||||
| 14 | 2610001673 | 1.94 | 2.37 | |
| Disco | ||||
| 15 | 2610001674 | 1.70 | 2.07 | |
| Cilindro del Pistone | ||||
| 16 | 2610001675 | 101.94 | 124.37 | |
| Anello di ritenzione | ||||
| 20 | 2610001676 | 15.71 | 19.17 | |
| Paraurti | ||||
| 24 | 2610001677 | 49.56 | 60.46 | |
| PISTONE | ||||
| 25 | 2610001678 | 130.32 | 158.99 | |
| Anello O | ||||
| 27 | 2610001679 | 15.71 | 19.17 | |
| Grilletto | ||||
| 33 | 2610001680 | 15.71 | 19.17 | |
| Cassetta del rivestimento DUO 110 - Set | ||||
| 45 | 2610001682 | 148.65 | 181.35 | |
| Copertura TURBO II | ||||
| 46 | 2610001683 | 20.42 | 24.91 | |
| Molla a Clip | ||||
| 47 | 2610001684 | 0.83 | 1.01 | |
| FERMAGLIO PER CAVO | ||||
| 48 | 2610001685 | 1.70 | 2.07 | |
| Palo | ||||
| 59 | 2610001686 | 13.93 | 16.99 | |
| Blocco di guida | ||||
| 60 | 2610001687 | 5.33 | 6.50 | |
| Dado | ||||
| 61 | 2610001688 | 0.83 | 1.01 | |
| Copertura TURBO II | ||||
| 62 | 2610001689 | 12.41 | 15.14 | |
| Pad di guida | ||||
| 63 | 2610001690 | 5.33 | 6.50 | |
| PRIGIONIERO | ||||
| 65 | 2610001691 | 130.32 | 158.99 | |
| VITE C M4X35 | ||||
| 66 | 2610001692 | 1.94 | 2.37 | |
| Dispositivo di impostazione | ||||
| 67 | 2610001693 | 67.25 | 82.04 | |
| Guardia protettiva | ||||
| 68 | 2610001694 | 5.33 | 6.50 | |
| Piastra di tenuta | ||||
| 70 | 2610001695 | 3.31 | 4.04 | |
| Coperchio | ||||
| 73 | 2610001696 | 20.42 | 24.91 | |
| Fermo ad angolo Winkelanschlag AGC 18 | ||||
| 75 | 2610001697 | 6.54 | 7.98 | |
| Leva di Rilascio | ||||
| 76 | 2610001698 | 13.93 | 16.99 | |
| Assemblea | ||||
| 79 | 2610001699 | 271.34 | 331.03 | |
| VITE C M4X35 | ||||
| 82 | 2610001700 | 0.83 | 1.01 | |
| VITE C M4X35 | ||||
| 83 | 2610001701 | 1.18 | 1.44 | |
| Binario | ||||
| 84 | 2610001702 | 15.71 | 19.17 | |
| SERRATURA | ||||
| 98 | 2610001703 | 23.75 | 28.98 | |
| Unità di spinta | ||||
| 101 | 2610001704 | 29.75 | 36.30 | |
| Molla del seguace | ||||
| 102 | 2610001705 | 13.93 | 16.99 | |
| Grilletto | ||||
| 105 | 2610001706 | 12.41 | 15.14 | |
| Etichetta di Avvertimento | ||||
| 106 | 1601118S43 | 1.94 | 2.37 | |
| Targhetta | ||||
| 107 | 1601118S57 | 1.94 | 2.37 | |
| Piastra di tenuta | ||||
| 109 | 2610004499 | 1.94 | 2.37 | |
| GANCIO | ||||
| 110 | 2610008549 | 13.93 | 16.99 | |
| Dado di bloccaggio | ||||
| 111 | 2610005245 | 0.83 | 1.01 | |
| VITE C M4X35 | ||||
| 112 | 2610006326 | 0.83 | 1.01 | |
| Disco | ||||
| 113 | 2610005312 | 0.83 | 1.01 | |
| Raccordo | ||||
| 653 | 1600A00080 | 6.54 | 7.98 | |
| Vite ad occhio | ||||
| 655 | 2610011088 | 4.70 | 5.73 | |
| GRASSO | ||||
| 800 | 2610005257 | 5.83 | 7.11 | |
