Qui troverai tutte le parti e i disegni disponibili del 'Bosch 0601277003 ( GSM175 )'. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Si prega di notare quanto segue quando si ordina:

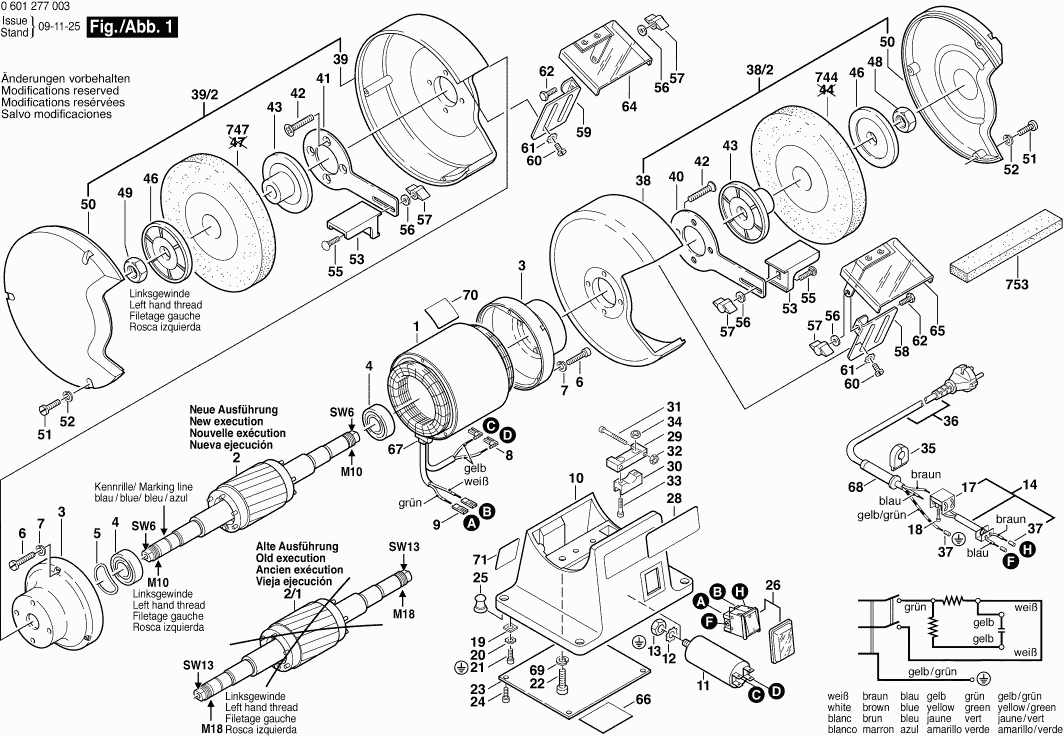

Disegno tecnico del modello Bosch 0601277003 ( GSM175 )
Elenco parti di ricambio del modello Bosch 0601277003 ( GSM175 )
| Pos. | Descrizione | Prezzo escl. IVA | Prezzo incl. IVA | |
| I prezzi mostrati includono l'IVA | ||||
| STATORE | ||||
| 1 | 1609203271 | 81.47 | 99.39 | |
| ROTATORE | ||||
| 2 | 1609203649 | 49.56 | 60.46 | |
| Scudo finale | ||||
| 3 | 1609203298 | 18.19 | 22.19 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 4 | 1900905124 | 55.25 | 67.40 | |
| Distanziale per cuscinetto a sfera 17x12,5x0,3 | ||||
| 5 | 1609203230 | 1.18 | 1.44 | |
| Vite a testa cilindrica | ||||
| 6 | 2910011166 | 0.83 | 1.01 | |
| Rondella elastica | ||||
| 7 | 2916690004 | 1.18 | 1.44 | |
| MANICOTTO ISOLANTE | ||||
| 8 | 1609203231 | 1.18 | 1.44 | |
| Ghiandaia finale | ||||
| 9 | 1609203247 | 1.18 | 1.44 | |
| Piastra di base | ||||
| 10 | 1609203226 | 29.75 | 36.30 | |
| Condensatore Motore | ||||
| 11 | 1609203273 | 10.73 | 13.09 | |
| Rondella dentata DIN 6797-J8,2-FST | ||||
| 12 | 2916040008 | 0.83 | 1.01 | |
| Dado esagonale | ||||
| 13 | 2915011009 | 1.94 | 2.37 | |
| Cavo di connessione | ||||
| 14 | 1609203235 | 2.24 | 2.73 | |
| Morsettiere 2x2,5 MM/2 | ||||
| 17 | 1901091001 | 1.18 | 1.44 | |
| Vite a testa cilindrica DIN 84-AM3X14-5.8 | ||||
| 18 | 2910011058 | 0.83 | 1.01 | |
| Piastra di serraggio CS 50 EB | ||||
| 19 | 1609203238 | 1.18 | 1.44 | |
| Rondella dentellata DIN 6797-A-3,2 | ||||
| 20 | 2916030006 | 0.83 | 1.01 | |
| Vite a testa cilindrica DIN 84-AM4x8-4.8 | ||||
| 21 | 2910001118 | 0.83 | 1.01 | |
| Vite a brugola | ||||
| 22 | 2910141197 | 0.83 | 1.01 | |
| Pannello di fondo | ||||
| 23 | 1609203239 | 4.10 | 5.00 | |
| Vite a testa cilindrica | ||||
| 24 | 2910011120 | 0.83 | 1.01 | |
| Base in gomma | ||||
| 25 | 1609203240 | 1.18 | 1.44 | |
| Non più disponibile, nessuna sostituzione | ||||
| 26 | 1609203241 | |||
| Targhetta del produttore GBH 2000 | ||||
| 28 | 1601118394 | 1.94 | 2.37 | |
| Piastra di serraggio CS 50 EB | ||||
| 29 | 1609203243 | 1.18 | 1.44 | |
| Piastra di serraggio CS 50 EB | ||||
| 30 | 1609203244 | 1.18 | 1.44 | |
| Vite a testa cilindrica DIN 84-AM3x25-5.8 | ||||
| 31 | 2910011064 | 1.18 | 1.44 | |
| Dado esagonale | ||||
| 32 | 2915011003 | 0.83 | 1.01 | |
| Vite a testa cilindrica | ||||
| 33 | 2910021130 | 0.83 | 1.01 | |
| Dado esagonale | ||||
| 34 | 2915011005 | 0.83 | 1.01 | |
| Manicotto del cavo | ||||
| 35 | 1609203245 | 1.18 | 1.44 | |
| Cavo di alimentazione | ||||
| 36 | 1609203246 | 15.71 | 19.17 | |
| Ghiandaia finale | ||||
| 37 | 1609203247 | 1.18 | 1.44 | |
| Coperchio Protettivo | ||||
| 38 | 1609203636 | 36.85 | 44.96 | |
| Coperchio Protettivo | ||||
| 38 | 1609203274 | 33.45 | 40.81 | |
| Coperchio Protettivo | ||||
| 38/2 | 1609203636 | 36.85 | 44.96 | |
| Coperchio Protettivo | ||||
| 39 | 1609203638 | 36.85 | 44.96 | |
| Coperchio Protettivo | ||||
| 39 | 1609203275 | 33.45 | 40.81 | |
| Coperchio Protettivo | ||||
| 39/2 | 1609203639 | 36.85 | 44.96 | |
| Supporto Di Connessione | ||||
| 40 | 1609203276 | 4.10 | 5.00 | |
| Supporto Di Connessione | ||||
| 41 | 1609203302 | 4.10 | 5.00 | |
| Vite a testa svasata VN-HK 85 M5x10 | ||||
| 42 | 2912341203 | 0.83 | 1.01 | |
| Flangia Di Fissaggio | ||||
| 43 | 1609203252 | 5.83 | 7.11 | |
| Flangia di controvento | ||||
| 46 | 1609203640 | 5.33 | 6.50 | |
| Flangia di controvento | ||||
| 46 | 1609203253 | 4.70 | 5.73 | |
| Dado esagonale DIN 934-M 10-m-8 | ||||
| 48 | 2915011010 | 1.18 | 1.44 | |
| Dado esagonale | ||||
| 48 | 2915011014 | 0.83 | 1.01 | |
| Dado esagonale | ||||
| 49 | 1609203621 | 1.18 | 1.44 | |
| Dado esagonale | ||||
| 49 | 1609203299 | 1.18 | 1.44 | |
| Protezione Laterale | ||||
| 50 | 1609203283 | 26.84 | 32.74 | |
| Protezione Laterale | ||||
| 50 | 1609203641 | 26.84 | 32.74 | |
| Vite a testa cilindrica | ||||
| 51 | 2910021126 | 0.83 | 1.01 | |
| Rondella elastica | ||||
| 52 | 2916681005 | 0.83 | 1.01 | |
| PIASTRA DI SUPPORTO | ||||
| 53 | 1609203300 | 5.83 | 7.11 | |
| Vite a testa cilindrica | ||||
| 55 | 2910281201 | 0.83 | 1.01 | |
| Rondella piana | ||||
| 56 | 2916011013 | 0.83 | 1.01 | |
| BOTTONE | ||||
| 57 | 1609203258 | 2.24 | 2.73 | |
| Piastra di protezione | ||||
| 58 | 1609203259 | 5.33 | 6.50 | |
| Piastra di protezione | ||||
| 59 | 1609203260 | 1.70 | 2.07 | |
| Vite a testa cilindrica DIN 84-AM5x10-8.8 | ||||
| 60 | 2910021152 | 1.18 | 1.44 | |
| Non più disponibile, nessuna sostituzione | ||||
| 61 | 2916060006 | |||
| Vite esagonale | ||||
| 62 | 2911051195 | 0.83 | 1.01 | |
| Vetro di protezione | ||||
| 64 | 1609203261 | 12.41 | 15.14 | |
| Vetro di protezione | ||||
| 65 | 1609203295 | 13.93 | 16.99 | |
| Piastra di Riferimento | ||||
| 66 | 1601118386 | 2.71 | 3.31 | |
| Sigillo | ||||
| 67 | 1609203293 | 1.18 | 1.44 | |
| OCCHIELLO | ||||
| 68 | 1609203296 | 1.18 | 1.44 | |
| Rondella elastica M6 | ||||
| 69 | 2916690005 | 1.18 | 1.44 | |
| Piastra di Riferimento | ||||
| 70 | 1601118388 | 2.71 | 3.31 | |
| Targhetta | ||||
| 71 | 1601118391 | 1.94 | 2.37 | |
| Slijpsteen 175 K36 | ||||
| 744 | 2608600109 | 67.66 | 82.55 | |
| Slijpsteen 175 K60 | ||||
| 747 | 2608600110 | 67.66 | 82.55 | |
| Non più disponibile, nessuna sostituzione | ||||
| 753 | 1607929000 | |||
