Qui troverai tutte le parti e i disegni disponibili di “Bosch 3611C22001 (GSH7VC)”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da 5 a 10 giorni lavorativi. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

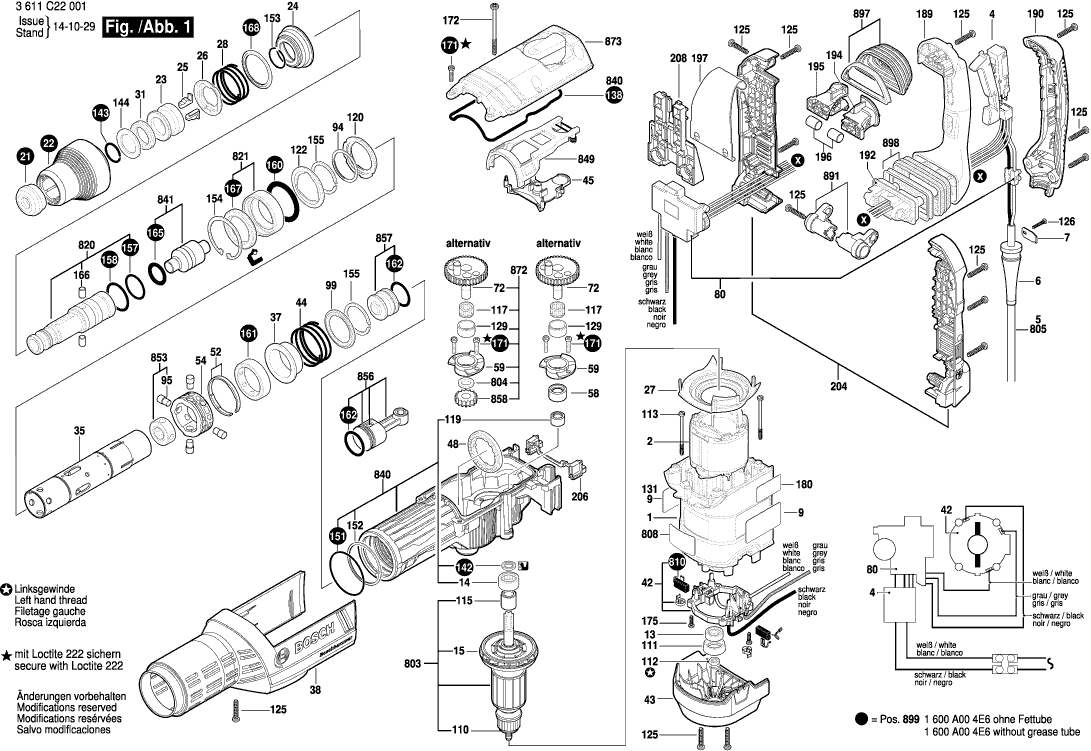

Disegni tecnici di Bosch 3611C22001 (GSH7VC)
Elenco parti di Bosch 3611C22001 (GSH7VC)
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Custodia del motore | ||||
| 1 | 1615108165 | 31.42 | 38.33 | |
| Campo 230V | ||||
| 2 | 1614220124 | 31.42 | 38.33 | |
| Interruttore | ||||
| 4 | 161720030B | 31.42 | 38.33 | |
| OCCHIELLO | ||||
| 6 | 1610703053 | 2.40 | 2.93 | |
| Morsetto di fissaggio | ||||
| 7 | 1601302018 | 1.49 | 1.82 | |
| Targhetta del produttore GBH 2000 | ||||
| 9 | 160111A48C | 3.44 | 4.20 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 13 | 1610900026 | 11.37 | 13.87 | |
| CUSCINETTO A RULLINI | ||||
| 14 | 1610910096 | 21.30 | 25.99 | |
| Ventola Sunon PMD2412PMB1-A | ||||
| 15 | 1616610109 | 14.94 | 18.23 | |
| Tappo protettivo | ||||
| 21 | 1610508038 | 8.35 | 10.19 | |
| Manicotto di Protezione | ||||
| 22 | 1610591051 | 10.68 | 13.03 | |
| Manicotto di arresto | ||||
| 23 | 1610520006 | 16.79 | 20.48 | |
| Bussola guidata | ||||
| 24 | 1610500025 | 9.67 | 11.80 | |
| Dispositivo di arresto | ||||
| 25 | 1612300027 | 10.90 | 13.30 | |
| Disco di indicizzazione | ||||
| 26 | 1600A019WL | 2.86 | 3.49 | |
| Non più disponibile, nessuna sostituzione | ||||
| 27 | 160059105C | |||
| Molla compressione | ||||
| 28 | 1614621010 | 4.18 | 5.10 | |
| Anello di smorzamento | ||||
| 31 | 1610290129 | 5.96 | 7.27 | |
| Tubo del martello | ||||
| 35 | 1615806249 | 91.33 | 111.42 | |
| Bussola di controllo | ||||
| 37 | 1610322018 | 7.46 | 9.10 | |
| Cappuccio di copertura STM 1800 | ||||
| 38 | 1615190177 | 31.42 | 38.33 | |
| PORTA-SPAZZOLA | ||||
| 42 | 1614336090 | 47.53 | 57.99 | |
| Coperchio della spazzola | ||||
| 43 | 1615500435 | 10.90 | 13.30 | |
| Molla compressione | ||||
| 44 | 1614621020 | 2.40 | 2.93 | |
| Dispositivo di Serraggio | ||||
| 45 | 1610591052 | 2.08 | 2.54 | |
| Manicotto della frizione | ||||
| 48 | 1619990186 | 7.46 | 9.10 | |
| Anello di bloccaggio | ||||
| 52 | 1610224015 | 1.00 | 1.22 | |
| Distanziali | ||||
| 54 | 1600A019Z4 | 2.86 | 3.49 | |
| Bussola di bloccaggio | ||||
| 58 | 1600A0014J | 5.81 | 7.09 | |
| BLOCCO CUSCINETTO | ||||
| 59 | 1615805074 | 9.67 | 11.80 | |
| Ruota dentata eccentrica | ||||
| 72 | 1616317090 | 75.38 | 91.96 | |
| Regolatore di velocità | ||||
| 80 | 16072335R4 | 71.68 | 87.45 | |
| Maniglia ausiliaria M10 | ||||
| 84 | 1602025081 | 18.94 | 23.11 | |
| Staffa di arresto | ||||
| 85 | 1600A008BL | 2.40 | 2.93 | |
| Vite esagonale | ||||
| 86 | 2911021267 | 3.44 | 4.20 | |
| Non più disponibile, nessuna sostituzione | ||||
| 88 | 1619P16922 | |||
| Disco di supporto | ||||
| 94 | 1610290111 | 2.08 | 2.54 | |
| Spina di azionamento | ||||
| 95 | 1613120023 | 4.18 | 5.10 | |
| Anello di riserva | ||||
| 99 | 1600220029 | 2.86 | 3.49 | |
| Anello di tenuta | ||||
| 110 | 1610190073 | 1.00 | 1.22 | |
| CUSCINETTO | ||||
| 111 | 1610290046 | 2.86 | 3.49 | |
| Dado esagonale | ||||
| 112 | 1613300007 | 1.49 | 1.82 | |
| Vite della piastra | ||||
| 113 | 1613412001 | 1.49 | 1.82 | |
| CUSCINETTO | ||||
| 115 | 1610300086 | 5.81 | 7.09 | |
| Assemblea di aghi rotanti | ||||
| 117 | 1610913023 | 16.79 | 20.48 | |
| CUSCINETTO A RULLINI | ||||
| 119 | 1610910081 | 13.13 | 16.02 | |
| Distanziali | ||||
| 120 | 1610190080 | 11.37 | 13.87 | |
| Anello di spaziatura | ||||
| 122 | 1610290128 | 7.46 | 9.10 | |
| Vite a testa ovale Torx 4x30 | ||||
| 125 | 1613435040 | 2.08 | 2.54 | |
| Vite a testa ovale Torx 4x30 | ||||
| 126 | 2603490023 | 1.00 | 1.22 | |
| CUSCINETTO | ||||
| 129 | 1610300080 | 4.18 | 5.10 | |
| Targhetta del produttore GBH 2000 | ||||
| 131 | 160111C21M | 2.40 | 2.93 | |
| Disco di tenuta | ||||
| 138 | 1611015064 | 6.73 | 8.21 | |
| Guarnizione labiale dell'albero rotante | ||||
| 142 | 1610290112 | 4.18 | 5.10 | |
| Anello di ritenzione | ||||
| 143 | 1614601072 | 2.40 | 2.93 | |
| Disco di supporto | ||||
| 144 | 1610103025 | 3.44 | 4.20 | |
| Anello O | ||||
| 151 | 1610210222 | 1.00 | 1.22 | |
| Anello di ritenzione | ||||
| 152 | 1614601073 | 1.49 | 1.82 | |
| Anello di ritenzione | ||||
| 153 | 2916540017 | 1.90 | 2.32 | |
| Anello di bloccaggio | ||||
| 154 | 2916660027 | 4.18 | 5.10 | |
| Anello di ritenzione | ||||
| 155 | 1614601074 | 1.49 | 1.82 | |
| Anello O | ||||
| 157 | 1610210103 | 2.40 | 2.93 | |
| Anello O | ||||
| 158 | 1610210224 | 1.00 | 1.22 | |
| Anello O | ||||
| 160 | 1610210246 | 1.49 | 1.82 | |
| Anello di smorzamento | ||||
| 161 | 1610210227 | 8.35 | 10.19 | |
| Anello O | ||||
| 162 | 1600210080 | 2.18 | 2.66 | |
| Anello di tenuta | ||||
| 165 | 1610290125 | 9.67 | 11.80 | |
| Rullo Cilindrico | ||||
| 166 | 1613200020 | 2.86 | 3.49 | |
| Guarnizione labiale dell'albero rotante | ||||
| 167 | 161029012A | 4.18 | 5.10 | |
| Rondella di tenuta | ||||
| 168 | 1610206027 | 2.40 | 2.93 | |
| Vite a bottone con presa Torx | ||||
| 171 | 1613414026 | 2.18 | 2.66 | |
| Vite a testa ovale Torx 4x30 | ||||
| 172 | 1613435041 | 1.49 | 1.82 | |
| Vite a testa ovale Torx 4x30 | ||||
| 175 | 2603490021 | 1.00 | 1.22 | |
| Maniglia TSC 55 | ||||
| 189 | 1615133038 | 13.13 | 16.02 | |
| Piastra di maniglia | ||||
| 190 | 1615500438 | 14.94 | 18.23 | |
| Piede oscillante | ||||
| 192 | 1614611028 | 5.81 | 7.09 | |
| Piastra di avvitamento | ||||
| 194 | 1610099018 | 2.08 | 2.54 | |
| Piastra di avvitamento | ||||
| 195 | 1610099019 | 2.08 | 2.54 | |
| Paracolpi in gomma | ||||
| 196 | 1610026004 | 1.00 | 1.22 | |
| Molla a Balia | ||||
| 197 | 1616232000 | 10.90 | 13.30 | |
| Parte Posteriore Della Custodia | ||||
| 204 | 1615102162 | 18.94 | 23.11 | |
| Striscia di Sostegno | ||||
| 206 | 1612386006 | 1.00 | 1.22 | |
| Diaframma | ||||
| 208 | 1615190180 | 4.94 | 6.03 | |
| Tubo di Grassa 30 ML | ||||
| 661 | 1615430010 | 5.96 | 7.27 | |
| Cassa di trasporto | ||||
| 691 | 161543851A | 47.53 | 57.99 | |
| Indotto | ||||
| 803 | 1614010267 | 197.62 | 241.10 | |
| Rondella di bloccaggio | ||||
| 804 | 1610190027 | 5.81 | 7.09 | |
| Cavo di alimentazione | ||||
| 805 | 1617000723 | 27.81 | 33.93 | |
| Targhetta | ||||
| 808 | 160111A3H5 | 2.40 | 2.93 | |
| KIT DI SERVIZIO 115V | ||||
| 810 | 1617000A50 | 26.62 | 32.48 | |
| Frizione dell'utensile | ||||
| 820 | 1618597102 | 136.48 | 166.51 | |
| CUSCINETTO A MANICOTTO | ||||
| 821 | 1610508058 | 27.81 | 33.93 | |
| Scatola di Meccanismo d'Impatto | ||||
| 840 | 1607000C38 | 197.62 | 241.10 | |
| Perno di percussione | ||||
| 841 | 1617000A4R | 55.56 | 67.78 | |
| Forcella di controllo | ||||
| 849 | 1617000A31 | 7.46 | 9.10 | |
| Boccola di guida STM 1800 | ||||
| 853 | 1610231004 | 27.81 | 33.93 | |
| Pistone del martello | ||||
| 856 | 1617000A32 | 50.23 | 61.28 | |
| Percussore | ||||
| 857 | 1617000A33 | 27.81 | 33.93 | |
| Ingranaggio Cilindrico | ||||
| 858 | 1616317620 | 12.82 | 15.64 | |
| Eccentrico | ||||
| 872 | 1617000A35 | 98.18 | 119.78 | |
| Coperchio del alloggiamento VERDE | ||||
| 873 | 1617000A4S | 80.26 | 97.92 | |
| Vite esagonale | ||||
| 883 | 1613490019 | 2.40 | 2.93 | |
| Maniglia ausiliaria M10 | ||||
| 884 | 160202508T | 39.14 | 47.75 | |
| Maniglia ausiliaria M10 | ||||
| 885 | 160202508J | 58.03 | 70.80 | |
| Fascia di serraggio | ||||
| 887 | 1600A01BH0 | 10.90 | 13.30 | |
| Braccio oscillante | ||||
| 891 | 1612099005 | 10.90 | 13.30 | |
| Pieghe a soffietto | ||||
| 897 | 1610415005 | 9.67 | 11.80 | |
| Pieghe a soffietto | ||||
| 898 | 1610415004 | 9.67 | 11.80 | |
| Pacchetto di servizi | ||||
| 899 | 1600A004E6 | 64.67 | 78.90 | |
