Qui troverai tutte le parti e i disegni disponibili del 'Bosch 3611C22000 ( GSH7VC )'. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Si prega di notare quanto segue quando si ordina:

Disegno tecnico del modello Bosch 3611C22000 ( GSH7VC )

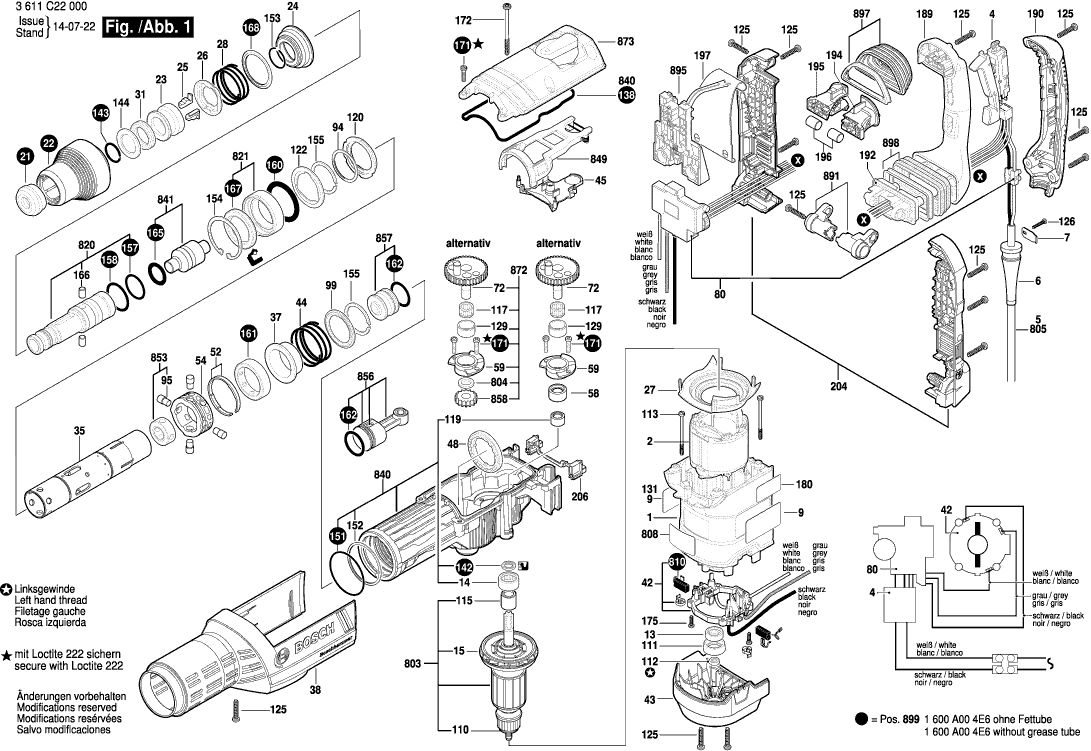

Disegno tecnico 1
Clicca per ingrandire

Disegno tecnico 2
Clicca per ingrandire

Elenco parti di ricambio del modello Bosch 3611C22000 ( GSH7VC )

Pos. Descrizione Prezzo escl. IVA Prezzo incl. IVA
I prezzi mostrati includono l'IVA
Custodia del motore
1 1615108165 26.84 32.74
Campo 230V
2 1614220124 26.84 32.74
Interruttore
4 1617200130 33.45 40.81
OCCHIELLO
6 1610703053 1.94 2.37
Morsetto di fissaggio
7 1601302018 1.18 1.44
Targhetta del produttore GBH 2000
9 160111A48C 2.71 3.31
CUSCINETTO A SFERE OSC 18
13 1610900026 9.53 11.63
CUSCINETTO A RULLINI
14 1610910096 18.19 22.19
Ventola Sunon PMD2412PMB1-A
15 1616610109 12.41 15.14
Tappo protettivo
21 1610508038 5.83 7.11
Manicotto di Protezione
22 1610591051 8.45 10.31
Manicotto di arresto
23 1610520006 13.93 16.99
Bussola guidata
24 1610500025 7.58 9.25
Dispositivo di arresto
25 1612300027 8.45 10.31
Disco di indicizzazione
26 1600A019WL 2.24 2.73
Anello deflettore d'aria
27 160059105C 1.94 2.37
Molla compressione
28 1614621010 3.31 4.04
Anello di smorzamento
31 1610290129 5.33 6.50
Tubo del martello
35 1615806249 101.94 124.37
Bussola di controllo
37 1610322018 5.83 7.11
Cappuccio di copertura STM 1800
38 1615190177 26.84 32.74
PORTA-SPAZZOLA
42 1614336090 40.61 49.54
Coperchio della spazzola
43 1615500435 8.45 10.31
Molla compressione
44 1614621020 1.94 2.37
Dispositivo di Serraggio
45 1610591052 1.70 2.07
Manicotto della frizione
48 1619990186 5.83 7.11
Anello di bloccaggio
52 1610224015 0.83 1.01
Distanziali
54 1600A019Z4 2.24 2.73
Bussola di bloccaggio
58 1600A0014J 4.70 5.73
BLOCCO CUSCINETTO
59 1615805074 7.58 9.25
Ruota dentata eccentrica
72 1616317090 67.25 82.04
Regolatore di velocità
80 16072335R4 60.65 73.99
Regolatore di velocità
80 16072335R3 57.10 69.66
Maniglia ausiliaria M10
84 1602025081 15.71 19.17
Staffa di arresto
85 1600A008BL 1.70 2.07
Vite esagonale
86 2911021267 2.71 3.31
Manopola a stella
88 1619P16922 5.50 6.71
Disco di supporto
94 1610290111 1.70 2.07
Spina di azionamento
95 1613120023 3.31 4.04
Anello di riserva
99 1600220029 2.24 2.73
Anello di tenuta
110 1610190073 0.83 1.01
CUSCINETTO
111 1610290046 1.94 2.37
Dado esagonale
112 1613300007 1.18 1.44
Vite della piastra
113 1613412001 1.18 1.44
CUSCINETTO
115 1610300086 4.70 5.73
Assemblea di aghi rotanti
117 1610913023 13.93 16.99
CUSCINETTO A RULLINI
119 1610910081 11.88 14.49
Distanziali
120 1610190080 9.53 11.63
Anello di spaziatura
122 1610290128 5.83 7.11
Vite a testa ovale Torx 4x30
125 1613435040 0.83 1.01
Vite a testa ovale Torx 4x30
126 2603490023 0.83 1.01
CUSCINETTO
129 1610300080 3.31 4.04
Piastra di Riferimento
131 161111A082 1.94 2.37
Disco di tenuta
138 1611015064 5.33 6.50
Guarnizione labiale dell'albero rotante
142 1610290112 3.31 4.04
Anello di ritenzione
143 1614601072 1.70 2.07
Disco di supporto
144 1610103025 2.71 3.31
Anello O
151 1610210222 0.83 1.01
Anello di ritenzione
152 1614601073 1.18 1.44
Anello di ritenzione
153 2916540017 1.18 1.44
Anello di bloccaggio
154 2916660027 3.31 4.04
Anello di ritenzione
155 1614601074 1.18 1.44
Anello O
157 1610210103 1.94 2.37
Anello O
158 1610210224 0.83 1.01
Anello O
160 1610210246 1.18 1.44
Anello di smorzamento
161 1610210227 6.54 7.98
Anello O
162 1600210080 1.94 2.37
Anello di tenuta
165 1610290125 8.45 10.31
Rullo Cilindrico
166 1613200020 1.94 2.37
Guarnizione labiale dell'albero rotante
167 161029012A 3.31 4.04
Rondella di tenuta
168 1610206027 1.94 2.37
Vite a bottone con presa Torx
171 1613414026 1.70 2.07
Vite a testa ovale Torx 4x30
172 1613435041 1.18 1.44
Vite a testa ovale Torx 4x30
175 2603490021 0.83 1.01
Maniglia TSC 55
189 1615133038 11.88 14.49
Piastra di maniglia
190 1615500438 12.41 15.14
Piede oscillante
192 1614611028 4.70 5.73
Piastra di avvitamento
194 1610099018 1.70 2.07
Piastra di avvitamento
195 1610099019 1.70 2.07
Paracolpi in gomma
196 1610026004 0.83 1.01
Molla a Balia
197 1616232000 8.45 10.31
Parte Posteriore Della Custodia
204 1615102162 15.71 19.17
Striscia di Sostegno
206 1612386006 0.83 1.01
Tubo di Grassa 30 ML
661 1615430010 5.33 6.50
Cassa di trasporto
691 161543851A 40.61 49.54
Indotto
803 1614010267 168.86 206.01
Rondella di bloccaggio
804 1610190027 4.70 5.73
Cavo di alimentazione
805 1617000723 23.75 28.98
Targhetta
808 160111A3H5 1.94 2.37
KIT DI SERVIZIO 115V
810 1617000A50 23.75 28.98
Frizione dell'utensile
820 1618597102 113.29 138.21
CUSCINETTO A MANICOTTO
821 1610508058 23.75 28.98
Scatola di Meccanismo d'Impatto
840 1607000C38 168.86 206.01
Perno di percussione
841 1617000A4R 49.56 60.46
Forcella di controllo
849 1617000A31 5.83 7.11
Boccola di guida STM 1800
853 1610231004 23.75 28.98
Pistone del martello
856 1617000A32 44.82 54.68
Percussore
857 1617000A33 23.75 28.98
Ingranaggio Cilindrico
858 1616317620 10.73 13.09
Eccentrico
872 1617000A35 81.47 99.39
Coperchio del alloggiamento VERDE
873 1617000A4S 67.25 82.04
Vite esagonale
883 1613490019 1.94 2.37
Maniglia ausiliaria M10
884 160202508T 33.45 40.81
Maniglia ausiliaria M10
885 160202508J 49.56 60.46
Fascia di serraggio
887 1600A01BH0 8.45 10.31
Braccio oscillante
891 1612099005 8.45 10.31
Diaframma
895 1613120024 26.84 32.74
Pieghe a soffietto
897 1610415005 7.58 9.25
Pieghe a soffietto
898 1610415004 7.58 9.25
Pacchetto di servizi
899 1600A004E6 55.25 67.40
