Qui troverai tutte le parti e i disegni disponibili di “Bosch 3611C21002 ( GSH5CE )”. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

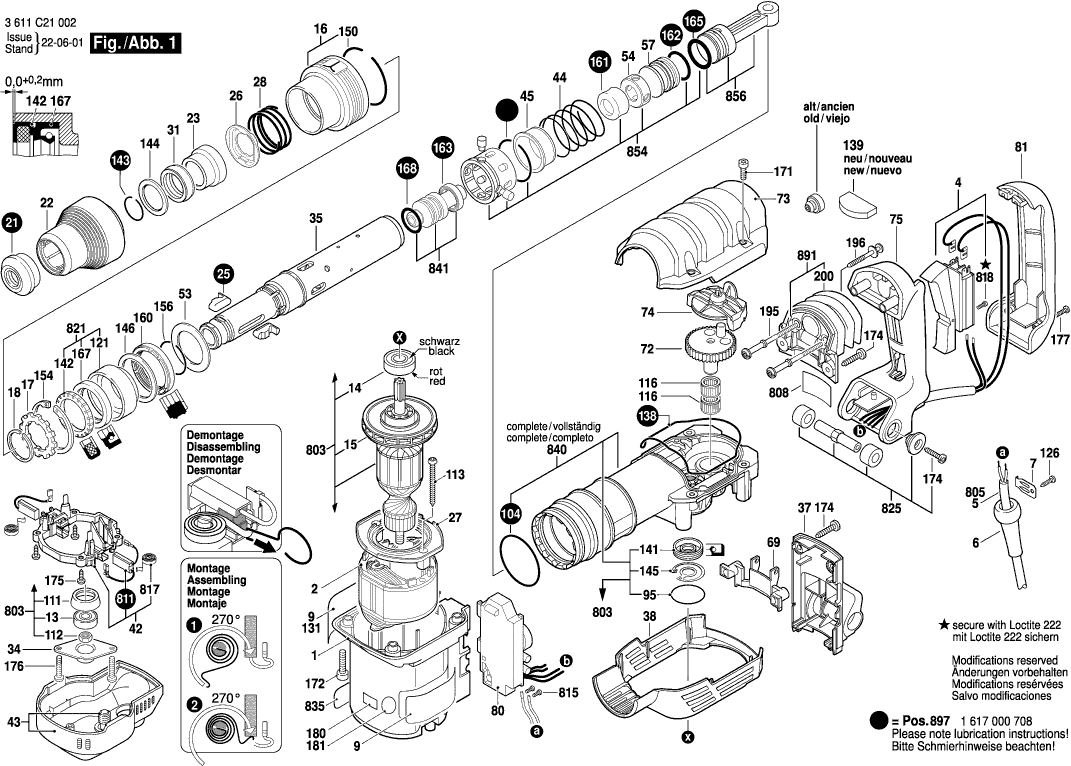

Disegni tecnici di Bosch 3611C21002 ( GSH5CE )

Elenco parti di Bosch 3611C21002 ( GSH5CE )

Pos. Descrizione Prezzo IVA escl. Prezzo IVA incl.
I prezzi indicati sono comprensivi di IVA
Custodia del motore
1 1615102161 23.75 28.98
Campo 230V
2 1614220123 36.85 44.96
Interruttore
4 1617200102 26.84 32.74
OCCHIELLO
6 1600703035 2.24 2.73
Morsetto di fissaggio
7 1601302018 1.18 1.44
Targhetta del produttore GBH 2000
9 160111C0U2 1.94 2.37
CUSCINETTO A SFERE OSC 18
13 1610900026 9.53 11.63
CUSCINETTO A SFERE OSC 18
14 1610905041 8.45 10.31
Ventola Sunon PMD2412PMB1-A
15 1616610090 9.53 11.63
Manica a cricchetto
16 1610499055 5.83 7.11
Rondella di ritenzione 1,8 MM DI SPESSORE
17 1610241000 2.71 3.31
Anello di ritenzione
18 1614601030 1.94 2.37
Tappo protettivo
21 1610508038 5.83 7.11
Manicotto di Protezione
22 1600A0221L 4.10 5.00
Manicotto di arresto
23 1610520001 9.53 11.63
Dispositivo di arresto
25 1612300036 10.73 13.09
Disco di indicizzazione
26 1600A019WL 2.24 2.73
Anello deflettore d'aria
27 1610591028 1.94 2.37
Molla compressione
28 1614621010 3.31 4.04
Anello di smorzamento
31 1610290049 2.24 2.73
Flangia OS 400 EQ
34 1610516013 1.18 1.44
Tubo del martello
35 1615806214 91.56 111.70
BLOCCO CUSCINETTO
37 1615500390 6.54 7.98
Cappuccio di copertura STM 1800
38 1615190158 5.83 7.11
PORTA-SPAZZOLA
42 1614336085 33.45 40.81
Custodia del ventilatore
43 1615500410 10.73 13.09
Molla compressione
44 1614621007 2.24 2.73
Bussola di controllo
45 1610499064 12.41 15.14
Disco di supporto
53 1610102054 2.71 3.31
Boccola di guida STM 1800
54 1610231001 9.53 11.63
Percussore
57 1618710089 18.19 22.19
Staffa di ritenuta
69 1610099005 1.70 2.07
Ruota dentata eccentrica
72 1600A014S6 33.45 40.81
Coperchio del alloggiamento VERDE
73 16055002EP 26.84 32.74
Dispositivo di Serraggio
74 1600A0073C 2.71 3.31
Maniglia TSC 55
75 1615132118 44.82 54.68
Regolatore di velocità
80 1617233049 73.72 89.94
Piastra di maniglia
81 1615132088 18.19 22.19
Maniglia ausiliaria M10
84 160202508D 13.93 16.99
Vite esagonale
86 2911021267 2.71 3.31
ANELLO DI FISSAGGIO D38X1,75
87 1611316022 7.58 9.25
Non più disponibile, nessuna sostituzione
88 1613349017
Staffa di arresto
89 1600A00748 2.24 2.73
Anello O
95 1610210173 1.70 2.07
Anello O
104 1610210095 1.70 2.07
CUSCINETTO
111 1610290064 1.18 1.44
Dado esagonale
112 1613300008 1.94 2.37
Vite della piastra
113 1613435009 1.18 1.44
Assemblea di aghi rotanti
116 1610913029 3.31 4.04
CUSCINETTO
121 1610328018 11.88 14.49
Vite a testa ovale Torx 4x30
126 2603490022 0.83 1.01
Targhetta del produttore GBH 2000
131 161111C21N 0.83 1.01
Disco di tenuta
138 1611015050 6.54 7.98
FELTRO
139 1600A018Z1 1.18 1.44
Guarnizione labiale dell'albero rotante
141 1610290066 7.58 9.25
Guarnizione labiale dell'albero rotante
142 1610290061 4.70 5.73
Anello di ritenzione
143 1614601021 5.33 6.50
Disco di supporto
144 1610251006 4.70 5.73
Anello di bloccaggio
145 1610119012 1.70 2.07
Rondella di compensazione
146 1610113012 2.24 2.73
Anello di ritenzione
150 1614601041 0.83 1.01
Anello di bloccaggio
154 2916660024 4.10 5.00
Anello di ritenzione
156 1610224009 1.18 1.44
Anello di smorzamento
160 1610210172 5.33 6.50
Paracolpi in gomma
161 1610290093 1.18 1.44
Anello O
162 1610210203 5.83 7.11
Anello di tenuta
163 1610290065 5.83 7.11
Anello O
165 1610210153 5.33 6.50
Guarnizione labiale dell'albero rotante
167 1610290062 2.71 3.31
Anello O
168 1610210144 3.31 4.04
Vite a testa ovale Torx 4x30
171 1613435014 1.18 1.44
Vite a testa ovale Torx 4x30
172 1613435013 1.70 2.07
Vite della piastra
175 2912401018 0.83 1.01
Vite a testa ovale Torx 4x30
176 1613435012 1.70 2.07
Vite della piastra
177 1603435051 1.70 2.07
Vite a testa ovale Torx 4x30
177 2603490024 1.18 1.44
Vite a testa ovale Torx 4x30
195 1613490015 1.94 2.37
Montaggio di vite e rondella
196 1613435019 1.18 1.44
Pieghe a soffietto
200 1610284000 7.58 9.25
Tubo di Grassa 30 ML
661 1615430010 5.33 6.50
Cassa di trasporto
691 16054381CC 40.61 49.54
Indotto
803 1614011128 130.32 158.99
Indotto
803 1614011098 101.94 124.37
Targhetta
808 160111A3H5 1.94 2.37
KIT DI SERVIZIO 115V
811 1617014144 15.71 19.17
Vite a testa cilindrica
815 1609271281 0.83 1.01
Molla a spirale AGC 18
817 1614652004 5.83 7.11
Vite a testa cilindrica
818 2910011082 0.83 1.01
CUSCINETTO
821 1617000835 18.19 22.19
Albero di perno
825 1617000706 9.53 11.63
Piastra di Riferimento
835 1611110H20 2.71 3.31
Scatola di Meccanismo d'Impatto
840 1617000898 113.29 138.21
Perno di percussione
841 1617000899 36.85 44.96
Boccola di guida STM 1800
854 1617000707 20.42 24.91
Pistone del martello
856 1617000A00 15.71 19.17
Maniglia ausiliaria M10
883 1615132109 20.42 24.91
Maniglia ausiliaria M10
884 1602025097 36.85 44.96
Rondella di ritenzione 1,8 MM DI SPESSORE
885 1610190053 1.18 1.44
Vite esagonale
886 2911011270 3.31 4.04
Staffa di arresto
889 1618040084 2.24 2.73
Manicotto di montaggio
890 1609244B42 148.65 181.35
Pacchetto di Molle
891 1617000A26 20.42 24.91
Arco ISC 240 Wire
892 1609244B43 148.65 181.35
Set Di Parti di Consumo
897 1617000708 40.61 49.54
