Qui troverai tutte le parti e i disegni disponibili di “Bosch 3611C21000 (GSH5CE)”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da 5 a 10 giorni lavorativi. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

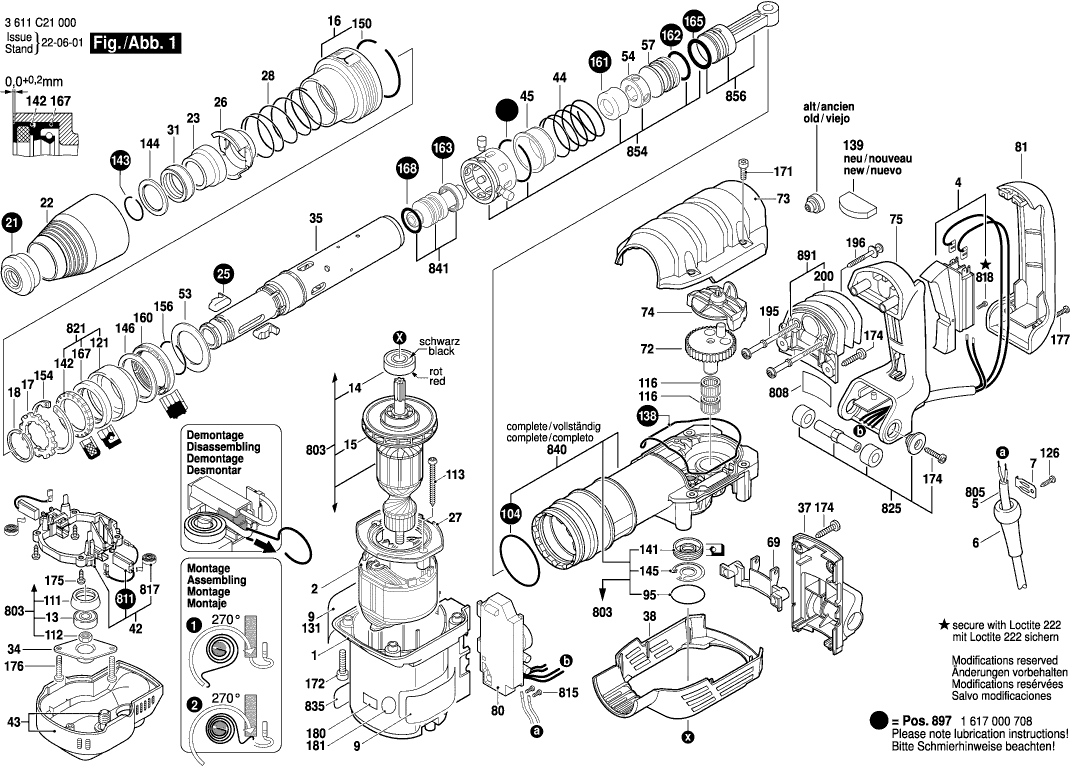

Disegni tecnici di Bosch 3611C21000 (GSH5CE)
Elenco parti di Bosch 3611C21000 (GSH5CE)
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Custodia del motore | ||||
| 1 | 1615102161 | 27.81 | 33.93 | |
| Campo 230V | ||||
| 2 | 1614220123 | 43.12 | 52.61 | |
| Interruttore | ||||
| 4 | 1617200102 | 22.88 | 27.91 | |
| OCCHIELLO | ||||
| 6 | 1600703035 | 2.86 | 3.49 | |
| Morsetto di fissaggio | ||||
| 7 | 1601302018 | 1.49 | 1.82 | |
| Targhetta del produttore GBH 2000 | ||||
| 9 | 160111C0U2 | 2.40 | 2.93 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 13 | 1610900026 | 11.37 | 13.87 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 14 | 1610905041 | 10.90 | 13.30 | |
| Ventola Sunon PMD2412PMB1-A | ||||
| 15 | 1616610090 | 11.37 | 13.87 | |
| Manica a cricchetto | ||||
| 16 | 1610499055 | 7.46 | 9.10 | |
| Rondella di ritenzione 1,8 MM DI SPESSORE | ||||
| 17 | 1610241000 | 3.44 | 4.20 | |
| Anello di ritenzione | ||||
| 18 | 1614601030 | 2.40 | 2.93 | |
| Tappo protettivo | ||||
| 21 | 1610508038 | 8.35 | 10.19 | |
| Manicotto di Protezione | ||||
| 22 | 1610591030 | 4.94 | 6.03 | |
| Manicotto di arresto | ||||
| 23 | 1610520001 | 11.37 | 13.87 | |
| Dispositivo di arresto | ||||
| 25 | 1612300036 | 12.82 | 15.64 | |
| Disco di controllo | ||||
| 26 | 1610290076 | 6.73 | 8.21 | |
| Anello deflettore d'aria | ||||
| 27 | 1610591028 | 2.40 | 2.93 | |
| Molla compressione | ||||
| 28 | 1614621000 | 2.86 | 3.49 | |
| Anello di smorzamento | ||||
| 31 | 1610290049 | 2.86 | 3.49 | |
| Flangia OS 400 EQ | ||||
| 34 | 1610516013 | 1.49 | 1.82 | |
| Tubo del martello | ||||
| 35 | 1617S027AD | 88.83 | 108.37 | |
| Tubo del martello | ||||
| 35 | 1615806214 | 82.63 | 100.81 | |
| BLOCCO CUSCINETTO | ||||
| 37 | 1615500390 | 8.35 | 10.19 | |
| Cappuccio di copertura STM 1800 | ||||
| 38 | 1615190158 | 7.46 | 9.10 | |
| PORTA-SPAZZOLA | ||||
| 42 | 1614336085 | 39.14 | 47.75 | |
| Custodia del ventilatore | ||||
| 43 | 1615500410 | 12.82 | 15.64 | |
| Molla compressione | ||||
| 44 | 1614621007 | 2.86 | 3.49 | |
| Bussola di controllo | ||||
| 45 | 1610499064 | 14.94 | 18.23 | |
| Disco di supporto | ||||
| 53 | 1610102054 | 3.44 | 4.20 | |
| Boccola di guida STM 1800 | ||||
| 54 | 1610231001 | 11.37 | 13.87 | |
| Percussore | ||||
| 57 | 1618710089 | 21.30 | 25.99 | |
| Staffa di ritenuta | ||||
| 69 | 1610099005 | 2.08 | 2.54 | |
| Ruota dentata eccentrica | ||||
| 72 | 1600A014S6 | 39.14 | 47.75 | |
| Coperchio del alloggiamento VERDE | ||||
| 73 | 16055002EP | 31.42 | 38.33 | |
| Dispositivo di Serraggio | ||||
| 74 | 1600A0073C | 3.44 | 4.20 | |
| Maniglia TSC 55 | ||||
| 75 | 1615132118 | 52.45 | 63.99 | |
| Regolatore di velocità | ||||
| 80 | 1617233049 | 88.83 | 108.37 | |
| Piastra di maniglia | ||||
| 81 | 1615132088 | 21.30 | 25.99 | |
| Maniglia ausiliaria M10 | ||||
| 84 | 160202508D | 16.79 | 20.48 | |
| Vite esagonale | ||||
| 86 | 2911021267 | 3.44 | 4.20 | |
| ANELLO DI FISSAGGIO D38X1,75 | ||||
| 87 | 1611316022 | 9.67 | 11.80 | |
| Non più disponibile, nessuna sostituzione | ||||
| 88 | 1613349017 | |||
| Staffa di arresto | ||||
| 89 | 1600A00748 | 2.86 | 3.49 | |
| Anello O | ||||
| 95 | 1610210173 | 2.08 | 2.54 | |
| Non più disponibile, nessuna sostituzione | ||||
| 104 | 1610210095 | |||
| CUSCINETTO | ||||
| 111 | 1610290064 | 1.49 | 1.82 | |
| Dado esagonale | ||||
| 112 | 1613300008 | 2.40 | 2.93 | |
| Vite della piastra | ||||
| 113 | 1613435009 | 1.49 | 1.82 | |
| Assemblea di aghi rotanti | ||||
| 116 | 1610913029 | 4.18 | 5.10 | |
| CUSCINETTO | ||||
| 121 | 1610328018 | 13.13 | 16.02 | |
| Vite a testa ovale Torx 4x30 | ||||
| 126 | 2603490022 | 1.00 | 1.22 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 131 | 161111C21N | |||
| Disco di tenuta | ||||
| 138 | 1611015050 | 9.67 | 11.80 | |
| Tappo H03 Kiba DF700 | ||||
| 139 | 1610508050 | 2.40 | 2.93 | |
| FELTRO | ||||
| 139 | 1600A018Z1 | 1.49 | 1.82 | |
| Guarnizione labiale dell'albero rotante | ||||
| 141 | 1610290066 | 9.67 | 11.80 | |
| Guarnizione labiale dell'albero rotante | ||||
| 142 | 1610290061 | 5.81 | 7.09 | |
| Anello di ritenzione | ||||
| 143 | 1614601021 | 7.46 | 9.10 | |
| Disco di supporto | ||||
| 144 | 1610251006 | 5.81 | 7.09 | |
| Anello di bloccaggio | ||||
| 145 | 1610119012 | 2.40 | 2.93 | |
| Rondella di compensazione | ||||
| 146 | 1610113012 | 2.86 | 3.49 | |
| Anello di ritenzione | ||||
| 150 | 1614601041 | 1.00 | 1.22 | |
| Anello di bloccaggio | ||||
| 154 | 2916660024 | 4.94 | 6.03 | |
| Anello di ritenzione | ||||
| 156 | 1610224009 | 1.49 | 1.82 | |
| Anello di smorzamento | ||||
| 160 | 1610210172 | 6.73 | 8.21 | |
| Paracolpi in gomma | ||||
| 161 | 1610290093 | 1.49 | 1.82 | |
| Anello O | ||||
| 162 | 1610210203 | 8.35 | 10.19 | |
| Anello di tenuta | ||||
| 163 | 1610290065 | 8.35 | 10.19 | |
| Anello O | ||||
| 165 | 1610210153 | 7.46 | 9.10 | |
| Guarnizione labiale dell'albero rotante | ||||
| 167 | 1610290062 | 3.44 | 4.20 | |
| Anello O | ||||
| 168 | 1610210144 | 4.94 | 6.03 | |
| O-ring | ||||
| 168 | 1610210186 | 2.08 | 2.54 | |
| Vite a testa ovale Torx 4x30 | ||||
| 171 | 1613435014 | 2.08 | 2.54 | |
| Vite a testa ovale Torx 4x30 | ||||
| 172 | 1613435013 | 2.08 | 2.54 | |
| Vite a testa ovale Torx 4x30 | ||||
| 174 | 1613435012 | 2.08 | 2.54 | |
| Vite della piastra | ||||
| 175 | 2912401018 | 1.00 | 1.22 | |
| Vite a testa ovale Torx 4x30 | ||||
| 176 | 1613435012 | 2.08 | 2.54 | |
| Vite della piastra | ||||
| 177 | 1603435051 | 2.08 | 2.54 | |
| Vite a testa ovale Torx 4x30 | ||||
| 177 | 2603490024 | 1.49 | 1.82 | |
| Vite a testa ovale Torx 4x30 | ||||
| 195 | 1613490015 | 2.40 | 2.93 | |
| Montaggio di vite e rondella | ||||
| 196 | 1613435019 | 1.49 | 1.82 | |
| Pieghe a soffietto | ||||
| 200 | 1610284000 | 9.67 | 11.80 | |
| Tubo di Grassa 30 ML | ||||
| 661 | 1615430010 | 5.96 | 7.27 | |
| Cassa di trasporto | ||||
| 691 | 16054381CC | 47.53 | 57.99 | |
| Indotto | ||||
| 803 | 1614011098 | 122.80 | 149.82 | |
| Cavo di alimentazione | ||||
| 805 | 1617000723 | 27.81 | 33.93 | |
| Targhetta | ||||
| 808 | 160111A3H5 | 2.40 | 2.93 | |
| KIT DI SERVIZIO 115V | ||||
| 811 | 1617014144 | 17.60 | 21.47 | |
| Vite a testa cilindrica | ||||
| 815 | 1609271281 | 1.00 | 1.22 | |
| Molla a spirale AGC 18 | ||||
| 817 | 1614652004 | 7.46 | 9.10 | |
| Vite a testa cilindrica | ||||
| 818 | 2910011082 | 1.00 | 1.22 | |
| CUSCINETTO | ||||
| 821 | 1617000835 | 21.30 | 25.99 | |
| Albero di perno | ||||
| 825 | 1617000706 | 11.37 | 13.87 | |
| Piastra di Riferimento | ||||
| 835 | 1611110H20 | 3.44 | 4.20 | |
| Scatola di Meccanismo d'Impatto | ||||
| 840 | 1617000898 | 136.48 | 166.51 | |
| Perno di percussione | ||||
| 841 | 1617000899 | 43.12 | 52.61 | |
| Boccola di guida STM 1800 | ||||
| 854 | 1617000707 | 23.90 | 29.16 | |
| Pistone del martello | ||||
| 856 | 1617000A00 | 18.94 | 23.11 | |
| Maniglia ausiliaria M10 | ||||
| 883 | 1615132109 | 23.90 | 29.16 | |
| Maniglia ausiliaria M10 | ||||
| 884 | 1602025097 | 43.12 | 52.61 | |
| Rondella di ritenzione 1,8 MM DI SPESSORE | ||||
| 885 | 1610190053 | 1.49 | 1.82 | |
| Vite esagonale | ||||
| 886 | 2911011270 | 4.18 | 5.10 | |
| Staffa di arresto | ||||
| 889 | 1618040084 | 2.52 | 3.07 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 890 | 1609244B42 | |||
| Pacchetto di Molle | ||||
| 891 | 1617000A26 | 23.90 | 29.16 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 892 | 1609244B43 | |||
| Tubo di Grasso 45 ml | ||||
| 895 | 1615430015 | 39.14 | 47.75 | |
| Set Di Parti di Consumo | ||||
| 897 | 1617000708 | 47.53 | 57.99 | |
