Qui troverai tutte le parti e i disegni disponibili del 'Bosch 0611309703 ( GSH5CE )'. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Si prega di notare quanto segue quando si ordina:

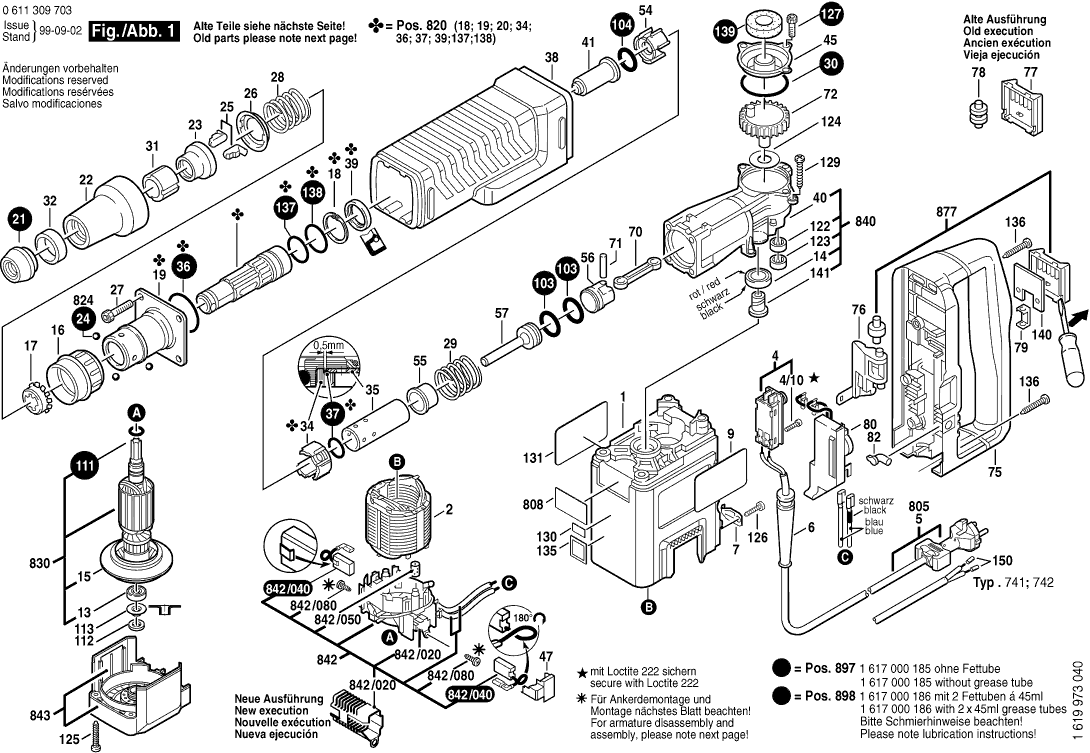

Disegno tecnico del modello Bosch 0611309703 ( GSH5CE )
Elenco parti di ricambio del modello Bosch 0611309703 ( GSH5CE )
Pos. | Descrizione | Prezzo escl. IVA | Prezzo incl. IVA | |
I prezzi mostrati includono l'IVA | ||||
Custodia del motore | ||||
1 | 1615102142 | 15.71 | 19.17 | |
Campo 230V | ||||
2 | 1604220343 | 29.75 | 36.30 | |
Interruttore | ||||
4 | 1617200048 | 13.93 | 16.99 | |
Vite a testa cilindrica | ||||
4/10 | 2910011088 | 0.83 | 1.01 | |
OCCHIELLO | ||||
6 | 3600703011 | 2.24 | 2.73 | |
OCCHIELLO | ||||
6 | 1610703053 | 1.94 | 2.37 | |
Morsetto di fissaggio | ||||
7 | 1601302018 | 1.18 | 1.44 | |
Targhetta del produttore GBH 2000 | ||||
9 | 1611110704 | 2.71 | 3.31 | |
CUSCINETTO A SFERE OSC 18 | ||||
13 | 1610900025 | 12.41 | 15.14 | |
Non più disponibile, nessuna sostituzione | ||||
14 | 1610905027 | |||
Non più disponibile, nessuna sostituzione | ||||
15 | 1616610071 | |||
Manica a cricchetto | ||||
16 | 1610499016 | 2.24 | 2.73 | |
Anello di bloccaggio | ||||
17 | 1610590002 | 2.71 | 3.31 | |
Anello di riserva | ||||
18 | 1610290012 | 1.94 | 2.37 | |
Anello di bloccaggio | ||||
18 | 2916660016 | 1.94 | 2.37 | |
Flangia di serraggio | ||||
19 | 1615700033 | 73.72 | 89.94 | |
Set di portautensili | ||||
20 | 1617000984 | 187.62 | 228.90 | |
Tappo protettivo | ||||
21 | 1610508017 | 2.71 | 3.31 | |
Non più disponibile, nessuna sostituzione | ||||
22 | 1610499015 | |||
Manicotto di arresto | ||||
23 | 1610520001 | 9.53 | 11.63 | |
Dispositivo di arresto | ||||
25 | 1612300027 | 8.45 | 10.31 | |
Disco di controllo | ||||
26 | 1610290025 | 5.33 | 6.50 | |
Vite a brugola | ||||
27 | 2910141201 | 1.94 | 2.37 | |
Molla compressione | ||||
28 | 1614621000 | 2.24 | 2.73 | |
Molla compressione | ||||
29 | 1614615002 | 0.83 | 1.01 | |
Anello O 60.0x1.5 MM | ||||
30 | 1610210092 | 1.18 | 1.44 | |
Non più disponibile, nessuna sostituzione | ||||
31 | 1610390015 | |||
Camicia del cilindro | ||||
32 | 1610202016 | 8.45 | 10.31 | |
Distanziali | ||||
34 | 1610390030 | 10.73 | 13.09 | |
Distanziali | ||||
34 | 1610390014 | 6.54 | 7.98 | |
Tubo del martello | ||||
35 | 1615806086 | 91.56 | 111.70 | |
Non più disponibile, nessuna sostituzione | ||||
36 | 1610210022 | |||
Anello O | ||||
37 | 1900210131 | 3.31 | 4.04 | |
Cappuccio di copertura NERO | ||||
38 | 1615190023 | 12.41 | 15.14 | |
Non più disponibile, nessuna sostituzione | ||||
39 | 1610283027 | |||
Perno di percussione | ||||
41 | 1618710052 | 12.41 | 15.14 | |
Coperchio del alloggiamento VERDE | ||||
45 | 1615500286 | 8.45 | 10.31 | |
Coperchio | ||||
47 | 1610591012 | 1.18 | 1.44 | |
Disco di controllo | ||||
54 | 1610190010 | 5.33 | 6.50 | |
Bussola di controllo | ||||
55 | 1610420004 | 26.84 | 32.74 | |
Pistone del Martello NERO | ||||
56 | 1618700057 | 10.73 | 13.09 | |
Percussore | ||||
57 | 1618710077 | 33.45 | 40.81 | |
ASTA CONICA | ||||
70 | 1612001031 | 8.45 | 10.31 | |
Spina Cilindrica | ||||
71 | 1613101005 | 0.83 | 1.01 | |
Non più disponibile, nessuna sostituzione | ||||
72 | 1616317037 | |||
Maniglia NERO | ||||
75 | 1615132043 | 55.25 | 67.40 | |
Leva di Controllo | ||||
76 | 1612026029 | 4.10 | 5.00 | |
Non più disponibile, nessuna sostituzione | ||||
77 | 1617000297 | |||
Non più disponibile, nessuna sostituzione | ||||
78 | 1617000297 | |||
BLOCCO CUSCINETTO | ||||
79 | 1615819016 | 1.70 | 2.07 | |
Regolatore di velocità | ||||
80 | 16072335CV | 49.56 | 60.46 | |
Conduttore di luce TSC 55 | ||||
82 | 1615510000 | 1.70 | 2.07 | |
Maniglia TSC 55 | ||||
84 | 1615132044 | 11.88 | 14.49 | |
Vite esagonale | ||||
86 | 2911011270 | 3.31 | 4.04 | |
Manopola a stella | ||||
88 | 1619P16922 | 5.50 | 6.71 | |
Non più disponibile, nessuna sostituzione | ||||
89 | 1617000171 | |||
Anello O | ||||
103 | 1610210091 | 2.24 | 2.73 | |
Anello O | ||||
104 | 1610210093 | 0.83 | 1.01 | |
Anello O | ||||
111 | 1610210081 | 2.71 | 3.31 | |
Flangia di serraggio VN-HK 85 | ||||
112 | 1610210090 | 4.70 | 5.73 | |
Non più disponibile, nessuna sostituzione | ||||
113 | 1610328013 | |||
Manicotto ad ago AGC 18 | ||||
122 | 1610910069 | 4.70 | 5.73 | |
Bussola a ugello | ||||
123 | 1610910072 | 5.83 | 7.11 | |
Disco di cuscinetto assiale 1,0 MM DI SPESSORE | ||||
124 | 1610101008 | 1.18 | 1.44 | |
Vite per Lamiera DIN7981-ST4,8x25-C-Z | ||||
125 | 2912401036 | 0.83 | 1.01 | |
Vite della piastra | ||||
126 | 2910211019 | 0.83 | 1.01 | |
Vite microincapsulata | ||||
127 | 2914555131 | 1.70 | 2.07 | |
Vite per Lamiera DIN7981-ST4,8x25-C-Z | ||||
129 | 2912401036 | 0.83 | 1.01 | |
Non più disponibile, nessuna sostituzione | ||||
130 | 1601110265 | |||
Targhetta del produttore GBH 2000 | ||||
131 | 1611110705 | 4.10 | 5.00 | |
Piastra di Riferimento | ||||
135 | 1611110387 | 1.18 | 1.44 | |
Vite della piastra | ||||
136 | 2910211236 | 0.83 | 1.01 | |
Anello O | ||||
137 | 1610210101 | 2.24 | 2.73 | |
Anello O | ||||
138 | 1610210103 | 1.94 | 2.37 | |
Rondella in feltro D 20/14 2mm | ||||
139 | 1610205006 | 3.31 | 4.04 | |
PIASTRA DI SUPPORTO | ||||
140 | 1611098004 | 2.24 | 2.73 | |
Bussola guidata | ||||
141 | 1610322007 | 18.19 | 22.19 | |
Puntbeitel SDS-Max 280 | ||||
751 | 1618600023 | 19.37 | 23.63 | |
Non più disponibile, nessuna sostituzione | ||||
751/1 | 1618600011 | |||
Puntbeitel SDS-Max 600 | ||||
751/2 | 1618600012 | 27.59 | 33.66 | |
Non più disponibile, nessuna sostituzione | ||||
752 | 1618600202 | |||
Platte beitel SDS-Max 600x25 | ||||
752/1 | 1618600203 | 27.59 | 33.66 | |
Non più disponibile, nessuna sostituzione | ||||
753 | 1618601006 | |||
Spadubbel beitel SDS-Max 300x80 | ||||
753/1 | 1618601008 | 52.56 | 64.12 | |
Spadubbel beitel SDS-Max 350x115 | ||||
753/2 | 1618601007 | 130.58 | 159.31 | |
Tandbeitel SDS-Max 300x32 | ||||
754 | 1618601302 | 58.28 | 71.10 | |
Non più disponibile, nessuna sostituzione | ||||
755 | 1618601303 | |||
Holle beitel SDS-Max 300x26 | ||||
756 | 1618601101 | 45.10 | 55.02 | |
Kanaalbeitel SDS-Max 300x32 | ||||
757 | 1618601102 | 63.85 | 77.90 | |
Non più disponibile, nessuna sostituzione | ||||
758 | 1618601018 | |||
Tegelbeitel SDS-Max 300x80 | ||||
758/1 | 1618601019 | 78.28 | 95.50 | |
Houder bouchardeerkop/stampervoet 220 | ||||
760 | 1618609003 | 65.24 | 79.59 | |
Bouchardeerkop 60x60, 5x5 | ||||
761 | 1618623205 | 99.36 | 121.22 | |
Bouchardeerkop 60x60, 7x7 | ||||
761/1 | 1618623206 | 115.66 | 141.11 | |
Stampervoet SDS-Max 120x120 | ||||
762 | 1618633101 | 254.32 | 310.27 | |
1 STAMPERVOET 150X150MM | ||||
762/1 | 1618633102 | 231.49 | 282.42 | |
Non più disponibile, nessuna sostituzione | ||||
784 | 2602025063 | |||
Cavo di alimentazione | ||||
805 | 1617000723 | 23.75 | 28.98 | |
Targhetta | ||||
808 | 160111A3H3 | 1.94 | 2.37 | |
Set di portautensili | ||||
820 | 1617000984 | 187.62 | 228.90 | |
Palla DIN 5401-5 MM-III-ST | ||||
824 | 1617000239 | 1.94 | 2.37 | |
Armatura 220-240V | ||||
830 | 1614010180 | 130.32 | 158.99 | |
Gruppo di parti di servizio | ||||
840 | 1617000948 | 113.29 | 138.21 | |
Non più disponibile, nessuna sostituzione | ||||
842 | 1614336009 | |||
Non più disponibile, nessuna sostituzione | ||||
842/020 | 1614336043 | |||
KIT DI SERVIZIO 115V | ||||
842/040 | 1607000497 | 113.29 | 138.21 | |
KIT DI SERVIZIO 115V | ||||
842/040 | 1617014122 | 13.93 | 16.99 | |
Paracolpi in gomma | ||||
842/050 | 1613212004 | 2.71 | 3.31 | |
Vite della piastra | ||||
842/080 | 2912401005 | 0.83 | 1.01 | |
Coperchio del cuscinetto BLU | ||||
843 | 1615808072 | 15.71 | 19.17 | |
Non più disponibile, nessuna sostituzione | ||||
877 | 1617000297 | |||
Non più disponibile, nessuna sostituzione | ||||
887 | 1617000171 | |||
Non più disponibile, nessuna sostituzione | ||||
897 | 1617000185 | |||
Non più disponibile, nessuna sostituzione | ||||
898 | 1617000186 |
