Qui troverai tutte le parti e i disegni disponibili del 'Bosch 3611C37001 ( GSH5BASIC )'. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Si prega di notare quanto segue quando si ordina:

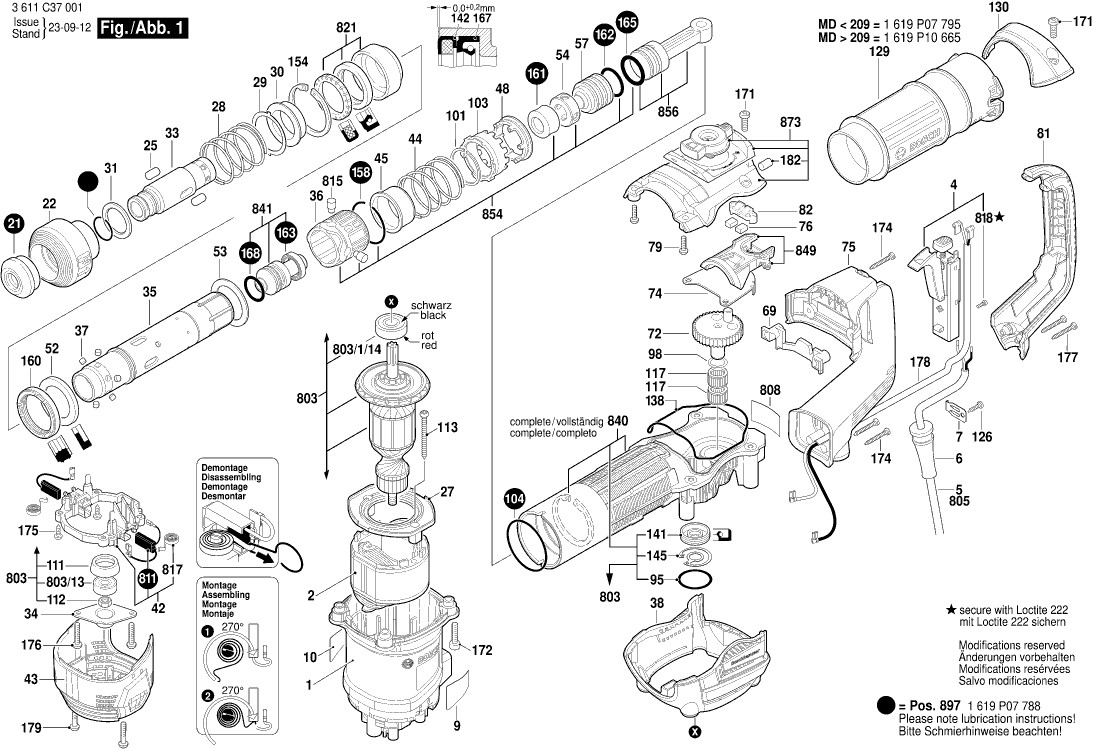

Disegno tecnico del modello Bosch 3611C37001 ( GSH5BASIC )
Elenco parti di ricambio del modello Bosch 3611C37001 ( GSH5BASIC )
| Pos. | Descrizione | Prezzo escl. IVA | Prezzo incl. IVA | |
| I prezzi mostrati includono l'IVA | ||||
| Custodia del motore | ||||
| 1 | 1619P07704 | 15.71 | 19.17 | |
| Campo 230V | ||||
| 2 | 1619P05379 | 29.75 | 36.30 | |
| Interruttore | ||||
| 4 | 1619P07720 | 13.93 | 16.99 | |
| Cavo di alimentazione | ||||
| 5 | 1607000227 | 20.42 | 24.91 | |
| OCCHIELLO | ||||
| 6 | 1619P07722 | 1.70 | 2.07 | |
| Morsetto di fissaggio | ||||
| 7 | 1601302018 | 1.18 | 1.44 | |
| Targhetta del produttore GBH 2000 | ||||
| 9 | 160111C0ZT | 1.94 | 2.37 | |
| Adesivo | ||||
| 10 | 160111C0ZU | 1.70 | 2.07 | |
| Tappo protettivo | ||||
| 21 | 1619P07829 | 3.31 | 4.04 | |
| Manicotto di Protezione | ||||
| 22 | 1619P07724 | 15.71 | 19.17 | |
| Dispositivo di arresto | ||||
| 25 | 1619P07742 | 6.54 | 7.98 | |
| Anello deflettore d'aria | ||||
| 27 | 1619P07739 | 1.94 | 2.37 | |
| Molla compressione | ||||
| 28 | 1614621000 | 2.24 | 2.73 | |
| Anello di distanza AU 43 FF | ||||
| 29 | 1619P10522 | 1.70 | 2.07 | |
| Disco di supporto | ||||
| 30 | 1619P07715 | 7.58 | 9.25 | |
| Disco di supporto | ||||
| 31 | 1619P07743 | 5.83 | 7.11 | |
| Frizione dell'utensile | ||||
| 33 | 1619P07748 | 33.45 | 40.81 | |
| Flangia OS 400 EQ | ||||
| 34 | 1610516013 | 1.18 | 1.44 | |
| Tubo del martello | ||||
| 35 | 1619P07734 | 73.72 | 89.94 | |
| Manicotto intermedio | ||||
| 36 | 1619P07702 | 5.83 | 7.11 | |
| Rullo Cilindrico | ||||
| 37 | 1619P07749 | 1.18 | 1.44 | |
| Cappuccio di copertura STM 1800 | ||||
| 38 | 1619P07710 | 10.73 | 13.09 | |
| PORTA-SPAZZOLA | ||||
| 42 | 1619P07754 | 18.19 | 22.19 | |
| Custodia del ventilatore | ||||
| 43 | 1619P07711 | 9.53 | 11.63 | |
| Molla compressione | ||||
| 44 | 1619P14656 | 1.94 | 2.37 | |
| Bussola di controllo | ||||
| 45 | 1619P07756 | 8.45 | 10.31 | |
| Manicotto Frizione | ||||
| 48 | 1619P07780 | 5.33 | 6.50 | |
| Manicotto di arresto | ||||
| 52 | 1619P07738 | 5.33 | 6.50 | |
| Disco di supporto | ||||
| 53 | 1619P07792 | 1.94 | 2.37 | |
| Boccola di guida STM 1800 | ||||
| 54 | 1610231001 | 9.53 | 11.63 | |
| Percussore | ||||
| 57 | 1619P07762 | 18.19 | 22.19 | |
| Staffa di ritenuta | ||||
| 69 | 1610099004 | 2.24 | 2.73 | |
| Ruota dentata eccentrica | ||||
| 72 | 1619P13946 | 18.19 | 22.19 | |
| Piastra di guida | ||||
| 74 | 1619P07772 | 1.94 | 2.37 | |
| Maniglia TSC 55 | ||||
| 75 | 1619P07708 | 11.88 | 14.49 | |
| Magnete | ||||
| 76 | 1619P07789 | 2.71 | 3.31 | |
| Vite a testa ovale Torx 4x30 | ||||
| 79 | 1613435015 | 1.94 | 2.37 | |
| Piastra di maniglia | ||||
| 81 | 1619P07709 | 10.73 | 13.09 | |
| Fermo ad angolo Winkelanschlag AGC 18 | ||||
| 82 | 1619P07786 | 1.18 | 1.44 | |
| Maniglia ausiliaria M10 | ||||
| 84 | 1615132109 | 20.42 | 24.91 | |
| Vite esagonale | ||||
| 86 | 2911011270 | 3.31 | 4.04 | |
| Fascia di serraggio | ||||
| 87 | 1619P07800 | 6.54 | 7.98 | |
| Manopola a stella | ||||
| 88 | 1619P16922 | 5.50 | 6.71 | |
| Staffa di arresto | ||||
| 89 | 1619P07803 | 1.70 | 2.07 | |
| Rondella di ritenzione 1,8 MM DI SPESSORE | ||||
| 90 | 1610190053 | 1.18 | 1.44 | |
| Anello O | ||||
| 95 | 1610210173 | 1.70 | 2.07 | |
| Rondella di regolazione 0,4 MM DI SPESSORE | ||||
| 98 | 1610101015 | 1.18 | 1.44 | |
| Anello di ritenzione | ||||
| 101 | 1610224009 | 1.18 | 1.44 | |
| CUSCINETTO | ||||
| 103 | 1619P07781 | 8.45 | 10.31 | |
| Anello O | ||||
| 104 | 1619P07740 | 2.24 | 2.73 | |
| Spina di azionamento | ||||
| 105 | 1613120021 | 0.83 | 1.01 | |
| CUSCINETTO | ||||
| 111 | 1610290064 | 1.18 | 1.44 | |
| Dado esagonale | ||||
| 112 | 1613300008 | 1.94 | 2.37 | |
| Vite della piastra | ||||
| 113 | 1613435009 | 1.18 | 1.44 | |
| Assemblea di aghi rotanti | ||||
| 117 | 1619P07713 | 2.71 | 3.31 | |
| Vite a testa ovale Torx 4x30 | ||||
| 126 | 2603490022 | 0.83 | 1.01 | |
| Manicotto di retenzione | ||||
| 129 | 1619P10665 | 9.53 | 11.63 | |
| Copertura TURBO II | ||||
| 130 | 1619P07796 | 5.33 | 6.50 | |
| Telaio di sigillatura | ||||
| 138 | 1619P07797 | 2.24 | 2.73 | |
| Guarnizione labiale dell'albero rotante | ||||
| 141 | 1610290066 | 7.58 | 9.25 | |
| Anello di ritenzione | ||||
| 143 | 1614601021 | 5.33 | 6.50 | |
| Anello di bloccaggio | ||||
| 145 | 1610119012 | 1.70 | 2.07 | |
| Clip | ||||
| 154 | 1619P07801 | 4.10 | 5.00 | |
| Anello di ritenzione | ||||
| 158 | 1619P07751 | 1.18 | 1.44 | |
| Anello di smorzamento | ||||
| 160 | 1619P07806 | 5.83 | 7.11 | |
| Paracolpi in gomma | ||||
| 161 | 1610290093 | 1.18 | 1.44 | |
| Anello O | ||||
| 162 | 1610210091 | 2.24 | 2.73 | |
| Anello di tenuta | ||||
| 163 | 1610290065 | 5.83 | 7.11 | |
| Anello O | ||||
| 165 | 1610210153 | 5.33 | 6.50 | |
| Anello O | ||||
| 168 | 1610210144 | 3.31 | 4.04 | |
| Vite a testa ovale Torx 4x30 | ||||
| 171 | 1619P07816 | 0.83 | 1.01 | |
| Vite a testa ovale Torx 4x30 | ||||
| 172 | 1613435013 | 1.70 | 2.07 | |
| Vite a testa ovale Torx 4x30 | ||||
| 174 | 1613435012 | 1.70 | 2.07 | |
| Vite della piastra | ||||
| 175 | 2912401018 | 0.83 | 1.01 | |
| Vite a testa ovale Torx 4x30 | ||||
| 176 | 1613435012 | 1.70 | 2.07 | |
| Vite a testa ovale Torx 4x30 | ||||
| 177 | 2603490024 | 1.18 | 1.44 | |
| VITE C M4X35 | ||||
| 177 | 1619P07821 | 0.83 | 1.01 | |
| Cavo di giunzione MX 1200/2 E EF | ||||
| 178 | 1600A00ZS0 | 5.33 | 6.50 | |
| Cavo di giunzione MX 1200/2 E EF | ||||
| 178 | 1619P07822 | 4.43 | 5.40 | |
| VITE C M4X35 | ||||
| 179 | 1619P07815 | 0.83 | 1.01 | |
| Guarnizione in feltro | ||||
| 182 | 1619P09862 | 1.70 | 2.07 | |
| Tubo di Grassa 30 ML | ||||
| 661 | 1615430010 | 5.33 | 6.50 | |
| Cassa di trasporto | ||||
| 691 | 16054381D1 | 40.61 | 49.54 | |
| Indotto | ||||
| 803 | 1619P07761 | 113.29 | 138.21 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 803/1/14 | 1610905041 | 8.45 | 10.31 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 803/13 | 1610900026 | 9.53 | 11.63 | |
| Cavo di alimentazione | ||||
| 805 | 1617000723 | 23.75 | 28.98 | |
| Targhetta | ||||
| 808 | 160111A4XK | 0.83 | 1.01 | |
| KIT DI SERVIZIO 115V | ||||
| 811 | 1617014138 | 15.71 | 19.17 | |
| Spina di azionamento | ||||
| 815 | 1619P18732 | 5.83 | 7.11 | |
| Molla a spirale AGC 18 | ||||
| 817 | 1614652004 | 5.83 | 7.11 | |
| Vite a testa cilindrica | ||||
| 818 | 2910011082 | 0.83 | 1.01 | |
| MANICOTTO FILETTATO | ||||
| 821 | 1619P07768 | 15.71 | 19.17 | |
| Scatola di Meccanismo d'Impatto | ||||
| 840 | 1619P10667 | 91.56 | 111.70 | |
| Percussore | ||||
| 841 | 1619P07839 | 23.75 | 28.98 | |
| Forcella di controllo | ||||
| 849 | 1619P07798 | 2.71 | 3.31 | |
| Boccola di guida STM 1800 | ||||
| 854 | 1619P07773 | 18.19 | 22.19 | |
| Pistone del martello | ||||
| 856 | 1619P07775 | 18.19 | 22.19 | |
| Coperchio del alloggiamento VERDE | ||||
| 873 | 1619P07799 | 20.42 | 24.91 | |
| Maniglia ausiliaria M10 | ||||
| 884 | 1619P10294 | 36.85 | 44.96 | |
| Set Di Parti di Consumo | ||||
| 897 | 1619P07788 | 33.45 | 40.81 | |
