Qui troverai tutte le parti e i disegni disponibili di “Bosch 0611304108 (GSH27)”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

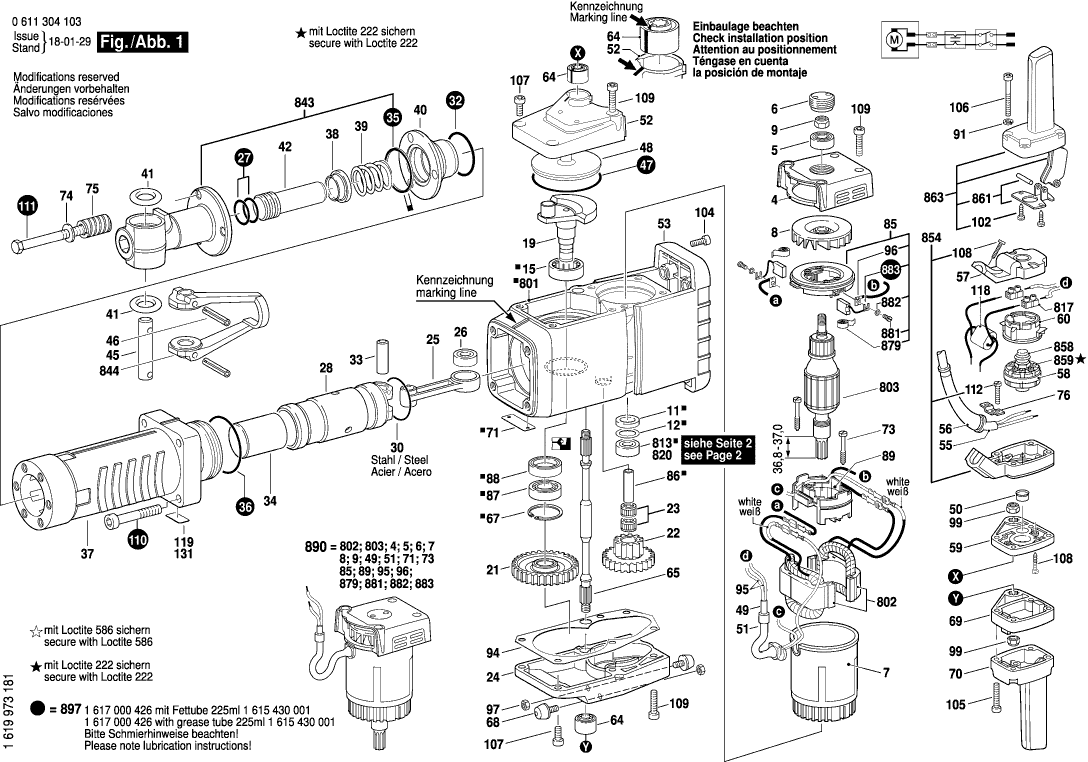

Disegni tecnici di Bosch 0611304108 (GSH27)
Elenco parti di Bosch 0611304108 (GSH27)
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Coperchio del cuscinetto RTS 400 REQ | ||||
| 4 | 1615805068 | 91.33 | 111.42 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 5 | 1610900015 | 23.90 | 29.16 | |
| Tappo A Vite | ||||
| 6 | 1615500214 | 21.30 | 25.99 | |
| Custodia isolante | ||||
| 7 | 1615108104 | 31.42 | 38.33 | |
| Ventola Sunon PMD2412PMB1-A | ||||
| 8 | 1616610089 | 16.79 | 20.48 | |
| Dado esagonale | ||||
| 9 | 1613313000 | 2.86 | 3.49 | |
| Rondella in feltro D 20/14 2mm | ||||
| 11 | 1610108013 | 2.08 | 2.54 | |
| Disco di supporto | ||||
| 12 | 1610102616 | 2.86 | 3.49 | |
| CUSCINETTO A RULLINI | ||||
| 15 | 1610910091 | 33.33 | 40.66 | |
| Non più disponibile, nessuna sostituzione | ||||
| 19 | 1616110033 | |||
| Ingranaggio Cilindrico | ||||
| 21 | 1616318009 | 155.51 | 189.72 | |
| Ingranaggio Cilindrico | ||||
| 22 | 1616328036 | 219.55 | 267.85 | |
| Assemblea di aghi rotanti | ||||
| 23 | 1610913005 | 8.35 | 10.19 | |
| Coperchio dell'ingranaggio | ||||
| 24 | 1615500323 | 141.37 | 172.47 | |
| ASTA CONICA | ||||
| 25 | 1612001040 | 82.63 | 100.81 | |
| CUSCINETTO A RULLINI | ||||
| 26 | 1610910092 | 31.42 | 38.33 | |
| Anello O | ||||
| 27 | 1610210033 | 2.18 | 2.66 | |
| Pistone del martello | ||||
| 28 | 1618700043 | 383.36 | 467.70 | |
| Anello di ritenzione | ||||
| 30 | 1614601039 | 1.90 | 2.32 | |
| Anello O | ||||
| 32 | 1900210156 | 7.32 | 8.93 | |
| Spinotto del pistone | ||||
| 33 | 3613101500 | 6.53 | 7.97 | |
| Percussore | ||||
| 34 | 1618710039 | 67.98 | 82.94 | |
| Anello di tenuta | ||||
| 35 | 1610209007 | 7.32 | 8.93 | |
| Anello O | ||||
| 36 | 1900210166 | 4.58 | 5.59 | |
| Tubo di guida | ||||
| 37 | 1615806029 | 360.29 | 439.55 | |
| Boccola di guida STM 1800 | ||||
| 38 | 1610220009 | 20.39 | 24.88 | |
| Molla compressione | ||||
| 39 | 1614619005 | 5.96 | 7.27 | |
| Flangia Intermedia | ||||
| 40 | 1615700017 | 146.07 | 178.21 | |
| Anello O | ||||
| 41 | 1610210008 | 5.81 | 7.09 | |
| Perno di percussione | ||||
| 42 | 1613123003 | 126.98 | 154.92 | |
| Bullone di bloccaggio | ||||
| 45 | 1613103004 | 55.56 | 67.78 | |
| Perno di serraggio | ||||
| 46 | 2917760187 | 2.52 | 3.07 | |
| Anello O | ||||
| 47 | 1900210172 | 9.67 | 11.80 | |
| Cappuccio di tenuta | ||||
| 48 | 1610516007 | 11.94 | 14.57 | |
| Tubo isolante | ||||
| 49 | 1610707000 | 1.24 | 1.51 | |
| Manicotto di Protezione | ||||
| 50 | 3600421500 | 2.40 | 2.93 | |
| Custodia del cavo | ||||
| 51 | 1610703019 | 4.12 | 5.03 | |
| Custodia del ventilatore | ||||
| 52 | 1615500324 | 67.98 | 82.94 | |
| Cappuccio di copertura STM 1800 | ||||
| 53 | 1600A00C0N | 82.63 | 100.81 | |
| Guida cavo | ||||
| 56 | 1610703055 | 9.67 | 11.80 | |
| Coperchio dell'interruttore | ||||
| 57 | 1615500212 | 9.47 | 11.55 | |
| Interruttore | ||||
| 58 | 1617200108 | 61.93 | 75.55 | |
| Piastra Intermedia | ||||
| 59 | 1615700041 | 102.63 | 125.21 | |
| Cappuccio di Isolamento | ||||
| 60 | 1615500330 | 3.71 | 4.53 | |
| Barra di torsione in gomma | ||||
| 64 | 1616334000 | 26.62 | 32.48 | |
| Albero Dentato | ||||
| 65 | 1613060005 | 58.03 | 70.80 | |
| Anello di bloccaggio | ||||
| 67 | 2916660023 | 4.94 | 6.03 | |
| Paracolpi in gomma | ||||
| 68 | 1613465001 | 5.81 | 7.09 | |
| Piastra Intermedia | ||||
| 69 | 1615700042 | 114.26 | 139.40 | |
| Maniglia TSC 55 | ||||
| 70 | 1615132011 | 37.50 | 45.75 | |
| Targhetta | ||||
| 71 | 160111A3H3 | 2.40 | 2.93 | |
| Vite della piastra | ||||
| 73 | 1603435036 | 1.80 | 2.20 | |
| Molla a disco | ||||
| 74 | 2916160009 | 3.04 | 3.71 | |
| Molla compressione | ||||
| 75 | 3614640501 | 8.48 | 10.35 | |
| Morsetto di fissaggio | ||||
| 76 | 1611302011 | 5.96 | 7.27 | |
| PORTA-SPAZZOLA | ||||
| 85 | 1614336045 | 34.82 | 42.48 | |
| Bullone di cuscinetto | ||||
| 86 | 1610300033 | 18.94 | 23.11 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 87 | 1610900027 | 27.81 | 33.93 | |
| Guarnizione labiale dell'albero rotante | ||||
| 88 | 1610283016 | 9.67 | 11.80 | |
| SPACCATURA | ||||
| 89 | 1610009008 | 3.44 | 4.20 | |
| Piastra di tenuta | ||||
| 94 | 1611015021 | 2.86 | 3.49 | |
| Cavo di connessione | ||||
| 95 | 1614431030 | 5.96 | 7.27 | |
| Cavo di connessione | ||||
| 96 | 1614448037 | 9.67 | 11.80 | |
| Dado esagonale | ||||
| 97 | 2915011007 | 1.00 | 1.22 | |
| Dado esagonale | ||||
| 99 | 3613313500 | 2.86 | 3.49 | |
| Vite della piastra | ||||
| 102 | 2910211025 | 1.49 | 1.82 | |
| Vite a brugola | ||||
| 104 | 2910141201 | 2.40 | 2.93 | |
| Vite microincapsulata | ||||
| 105 | 2914551188 | 2.86 | 3.49 | |
| Vite microincapsulata | ||||
| 106 | 2914551189 | 1.00 | 1.22 | |
| Vite a brugola | ||||
| 107 | 2910141242 | 1.49 | 1.82 | |
| Vite a testa ovale Torx 4x30 | ||||
| 108 | 2603490023 | 1.00 | 1.22 | |
| Vite a brugola | ||||
| 109 | 2910141248 | 1.49 | 1.82 | |
| Vite a brugola | ||||
| 110 | 2910141356 | 2.40 | 2.93 | |
| Vite microincapsulata | ||||
| 111 | 2914550034 | 3.04 | 3.71 | |
| Vite della piastra | ||||
| 112 | 2910211236 | 1.00 | 1.22 | |
| Non più disponibile, nessuna sostituzione | ||||
| 118 | 1617328029 | |||
| Piastra di Riferimento ATTENZIONE | ||||
| 135 | 3611119512 | 2.87 | 3.50 | |
| Ombouwset | ||||
| 800 | 1617000852 | 738.05 | 900.42 | |
| Custodia del motore | ||||
| 801 | 1617000851 | 847.77 | 1034.28 | |
| Campo 230V | ||||
| 802 | 1614220156 | 166.62 | 203.28 | |
| Indotto | ||||
| 803 | 1614011091 | 495.00 | 603.90 | |
| CUSCINETTO A RULLINI | ||||
| 813 | 1610910035 | 22.88 | 27.91 | |
| Cuscinetto a rullini D25xD37x17 | ||||
| 820 | 1610910094 | 28.56 | 34.84 | |
| Frizione dell'utensile | ||||
| 843 | 1617000428 | 495.00 | 603.90 | |
| Staffa di ritenuta | ||||
| 844 | 1618045026 | 197.62 | 241.10 | |
| Cassa dell'interruttore | ||||
| 854 | 1617000858 | 33.33 | 40.66 | |
| Tappo protettivo | ||||
| 858 | 1610591001 | 17.60 | 21.47 | |
| Platkopschroef | ||||
| 859 | 2910091118 | 1.00 | 1.22 | |
| PIASTRA DI MONTAGGIO | ||||
| 861 | 1617000429 | 10.68 | 13.03 | |
| Set di pezzi | ||||
| 863 | 1617000A10 | 50.23 | 61.28 | |
| Molla a spirale AGC 18 | ||||
| 879 | 1614652001 | 3.44 | 4.20 | |
| Vite a testa ovale Torx 4x30 | ||||
| 881 | 1613490005 | 2.40 | 2.93 | |
| Rondella elastica | ||||
| 882 | 1610151007 | 1.00 | 1.22 | |
| KIT DI SERVIZIO 115V | ||||
| 883 | 1617000425 | 27.81 | 33.93 | |
| Non più disponibile, nessuna sostituzione | ||||
| 890 | 1617000849 | |||
| GRASSO | ||||
| 895 | 1615430007 | 75.38 | 91.96 | |
| Set Di Parti di Consumo | ||||
| 897 | 1617000426 | 67.98 | 82.94 | |
| Tubo di Grasso 45 ml | ||||
| 898 | 1615430001 | 22.88 | 27.91 | |
