Qui troverai tutte le parti e i disegni disponibili di “Bosch 3611C35000 (GSH16-28)”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

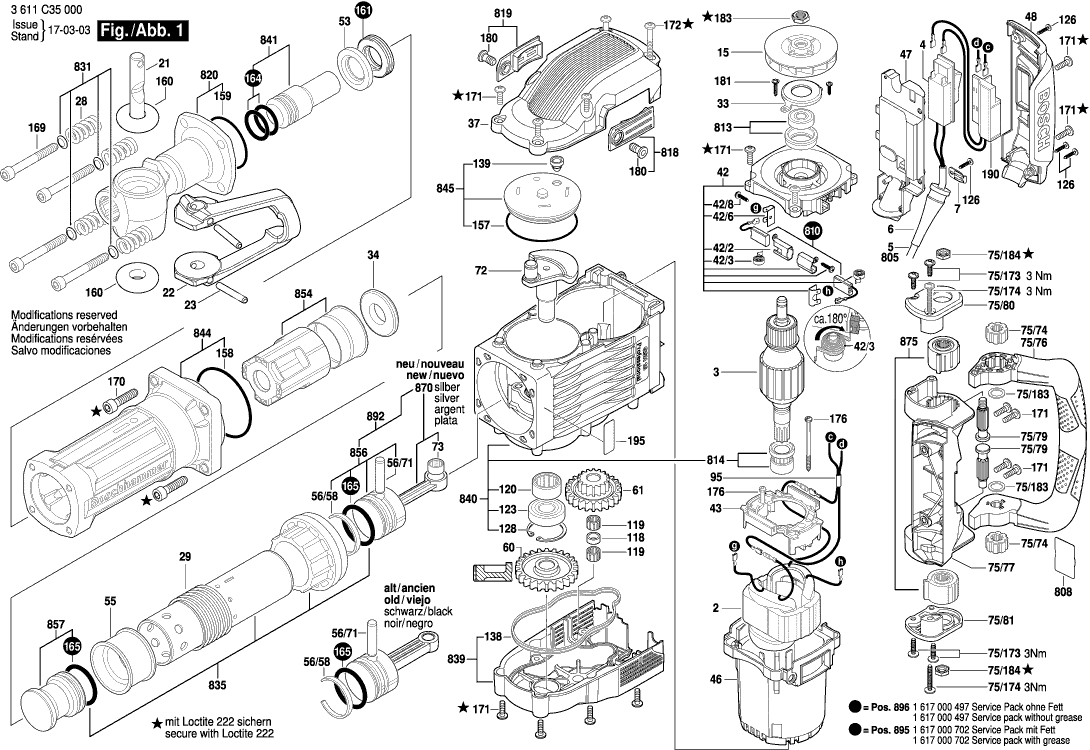

Disegni tecnici di Bosch 3611C35000 (GSH16-28)
Elenco parti di Bosch 3611C35000 (GSH16-28)
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Campo 230V | ||||
| 2 | 160422052M | 88.83 | 108.37 | |
| Indotto | ||||
| 3 | 1614011117 | 136.48 | 166.51 | |
| Interruttore | ||||
| 4 | 1607200244 | 31.42 | 38.33 | |
| OCCHIELLO | ||||
| 6 | 1610703053 | 2.40 | 2.93 | |
| Morsetto di fissaggio | ||||
| 7 | 1601302018 | 1.49 | 1.82 | |
| Ventola Sunon PMD2412PMB1-A | ||||
| 15 | 1616610102 | 16.79 | 20.48 | |
| Bullone di bloccaggio | ||||
| 21 | 1613103004 | 55.56 | 67.78 | |
| Staffa di ritenuta | ||||
| 22 | 1618045026 | 197.62 | 241.10 | |
| Perno di serraggio | ||||
| 23 | 2917760187 | 2.52 | 3.07 | |
| Molla compressione | ||||
| 28 | 1614614006 | 6.73 | 8.21 | |
| Molla compressione | ||||
| 29 | 1614614007 | 6.73 | 8.21 | |
| Piastra di bloccaggio | ||||
| 33 | 1611006008 | 9.67 | 11.80 | |
| Disco di supporto | ||||
| 34 | 1610102635 | 13.13 | 16.02 | |
| Custodia del ventilatore | ||||
| 37 | 1615500380 | 43.12 | 52.61 | |
| PORTA-SPAZZOLA | ||||
| 42 | 1614336078 | 43.12 | 52.61 | |
| Guida Spazzola | ||||
| 42/2 | 1614336017 | 11.37 | 13.87 | |
| Molla a spirale AGC 18 | ||||
| 42/3 | 1614652007 | 3.44 | 4.20 | |
| Connettore | ||||
| 42/6 | 1611390005 | 4.94 | 6.03 | |
| Vite della piastra | ||||
| 42/8 | 2912401412 | 1.00 | 1.22 | |
| SPACCATURA | ||||
| 43 | 1610508054 | 2.86 | 3.49 | |
| Custodia del motore | ||||
| 46 | 1615106053 | 23.90 | 29.16 | |
| PIASTRA DI BASE CPL USA | ||||
| 47 | 1618000028 | 14.94 | 18.23 | |
| Coperchio del alloggiamento VERDE | ||||
| 48 | 1615500383 | 31.42 | 38.33 | |
| Rondella di bloccaggio | ||||
| 53 | 1610190058 | 11.37 | 13.87 | |
| Bussola di controllo | ||||
| 55 | 1610506019 | 39.14 | 47.75 | |
| Anello di bloccaggio | ||||
| 56/58 | 1610500023 | 6.73 | 8.21 | |
| Spinotto del pistone | ||||
| 56/71 | 1613101012 | 4.94 | 6.03 | |
| Ingranaggio Cilindrico | ||||
| 60 | 1616317086 | 80.26 | 97.92 | |
| Ingranaggio Cilindrico | ||||
| 61 | 1616317093 | 110.30 | 134.57 | |
| Tagliatore di bordi | ||||
| 72 | 1600A014TW | 88.83 | 108.37 | |
| Manicotto ad ago AGC 18 | ||||
| 73 | 1600A0014G | 4.18 | 5.10 | |
| Vite a testa ovale Torx 4x30 | ||||
| 75/173 | 1613490008 | 1.00 | 1.22 | |
| Vite a testa ovale Torx 4x30 | ||||
| 75/174 | 1613490009 | 1.49 | 1.82 | |
| Disco di supporto | ||||
| 75/183 | 2916280013 | 1.49 | 1.82 | |
| Dado esagonale | ||||
| 75/184 | 1613349021 | 2.08 | 2.54 | |
| Coppia Conica | ||||
| 75/74 | 1613060049 | 10.90 | 13.30 | |
| Maniglia TSC 55 | ||||
| 75/76 | 1618045022 | 64.67 | 78.90 | |
| BLOCCO CUSCINETTO | ||||
| 75/77 | 1615805069 | 27.81 | 33.93 | |
| Albero Dentato | ||||
| 75/79 | 1613060050 | 11.37 | 13.87 | |
| Coperchio del cuscinetto RTS 400 REQ | ||||
| 75/80 | 1615500376 | 8.35 | 10.19 | |
| Coperchio del cuscinetto RTS 400 REQ | ||||
| 75/81 | 1615500377 | 9.67 | 11.80 | |
| Vite esagonale | ||||
| 86 | 2911021267 | 3.44 | 4.20 | |
| Fascia di serraggio | ||||
| 87 | 1600A00AR5 | 16.79 | 20.48 | |
| Non più disponibile, nessuna sostituzione | ||||
| 88 | 1613349017 | |||
| Cavo di connessione | ||||
| 95 | 1614448038 | 8.35 | 10.19 | |
| Distanziali | ||||
| 118 | 1610520003 | 2.86 | 3.49 | |
| Assemblea di aghi rotanti | ||||
| 119 | 1610913020 | 2.40 | 2.93 | |
| CUSCINETTO A RULLINI | ||||
| 120 | 1610910092 | 31.42 | 38.33 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 123 | 1610900030 | 18.94 | 23.11 | |
| Vite a testa ovale Torx 4x30 | ||||
| 126 | 2603490023 | 1.00 | 1.22 | |
| Anello di bloccaggio | ||||
| 128 | 2916660021 | 4.18 | 5.10 | |
| Disco di tenuta | ||||
| 138 | 1611015059 | 3.44 | 4.20 | |
| Tappo H03 Kiba DF700 | ||||
| 139 | 1610508050 | 2.40 | 2.93 | |
| Anello O | ||||
| 157 | 1610210192 | 2.86 | 3.49 | |
| Anello O | ||||
| 158 | 1610210191 | 2.86 | 3.49 | |
| Anello O | ||||
| 159 | 1600210005 | 2.86 | 3.49 | |
| Anello O | ||||
| 160 | 1610210008 | 5.81 | 7.09 | |
| Anello di smorzamento | ||||
| 161 | 1610290118 | 3.44 | 4.20 | |
| Anello O | ||||
| 164 | 1610210194 | 2.86 | 3.49 | |
| Anello O | ||||
| 165 | 1610210195 | 10.90 | 13.30 | |
| Vite a brugola | ||||
| 169 | 1613414022 | 3.44 | 4.20 | |
| Vite a brugola | ||||
| 170 | 1613414023 | 1.49 | 1.82 | |
| Vite a testa ovale Torx 4x30 | ||||
| 171 | 1613490010 | 2.40 | 2.93 | |
| Vite a testa ovale Torx 4x30 | ||||
| 172 | 1613490011 | 2.08 | 2.54 | |
| Vite della piastra | ||||
| 176 | 1603435036 | 1.80 | 2.20 | |
| Vite di serraggio | ||||
| 180 | 1613490007 | 2.86 | 3.49 | |
| Vite a testa ovale Torx 4x30 | ||||
| 181 | 2603490022 | 1.00 | 1.22 | |
| Dado esagonale | ||||
| 183 | 1613349020 | 2.08 | 2.54 | |
| Filtro di interferenza TURBO II R1 ET-BG | ||||
| 190 | 1614503007 | 39.14 | 47.75 | |
| Non più disponibile, nessuna sostituzione | ||||
| 195 | 1611110D43 | |||
| Tubo di Grassa 30 ML | ||||
| 661 | 1615430010 | 5.96 | 7.27 | |
| Cavo di alimentazione | ||||
| 805 | 1617000723 | 27.81 | 33.93 | |
| Targhetta | ||||
| 808 | 160111A3H3 | 2.40 | 2.93 | |
| KIT DI SERVIZIO 115V | ||||
| 810 | 1617014143 | 21.30 | 25.99 | |
| MANICOTTO | ||||
| 813 | 1617000480 | 14.94 | 18.23 | |
| MANICOTTO | ||||
| 814 | 1617000481 | 31.42 | 38.33 | |
| Coperchio della spazzola | ||||
| 818 | 1617000482 | 4.18 | 5.10 | |
| Coperchio della spazzola | ||||
| 819 | 1617000483 | 4.18 | 5.10 | |
| Frizione dell'utensile | ||||
| 820 | 1617000499 | 273.59 | 333.78 | |
| Rondella piana | ||||
| 831 | 1617000A4Z | 13.13 | 16.02 | |
| Tubo di guida | ||||
| 835 | 1617000709 | 219.55 | 267.85 | |
| Coperchio dell'ingranaggio | ||||
| 839 | 1617000489 | 71.68 | 87.45 | |
| Carter del ingranaggio | ||||
| 840 | 1617000490 | 396.32 | 483.51 | |
| Perno di percussione | ||||
| 841 | 1617000491 | 98.18 | 119.78 | |
| Tubo del martello | ||||
| 844 | 1617000492 | 244.89 | 298.77 | |
| COPERTURA | ||||
| 845 | 1617000710 | 16.79 | 20.48 | |
| Distanziali | ||||
| 854 | 1617000740 | 23.90 | 29.16 | |
| Pistone del martello | ||||
| 856 | 1607000C3N | 18.94 | 23.11 | |
| Percussore | ||||
| 857 | 1617000495 | 71.68 | 87.45 | |
| ASTA CONICA | ||||
| 870 | 1607000C3P | 21.30 | 25.99 | |
| Barra di torsione in gomma | ||||
| 875 | 1617000496 | 52.45 | 63.99 | |
| Maniglia ausiliaria M10 | ||||
| 884 | 160202508K | 58.03 | 70.80 | |
| Maniglia TSC 55 | ||||
| 885 | 1605132163 | 13.13 | 16.02 | |
| Vite esagonale | ||||
| 886 | 2911011270 | 4.18 | 5.10 | |
| Set di ruote | ||||
| 890 | 1617000716 | 34.82 | 42.48 | |
| Blocco | ||||
| 891 | 1617000715 | 7.46 | 9.10 | |
| Pistone del martello | ||||
| 892 | 1607000C3M | 43.12 | 52.61 | |
| Set Di Parti di Consumo | ||||
| 895 | 1617000702 | 71.68 | 87.45 | |
| Set Di Parti di Consumo | ||||
| 896 | 1617000497 | 39.14 | 47.75 | |
| Grasso Lubrificante 1000 ML | ||||
| 897 | 1615430016 | 102.63 | 125.21 | |
| Tubo di Grasso 45 ml | ||||
| 898 | 1615430015 | 39.14 | 47.75 | |
