Qui troverai tutte le parti e i disegni disponibili di “Bosch 3611C44000 (GSH14C)”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

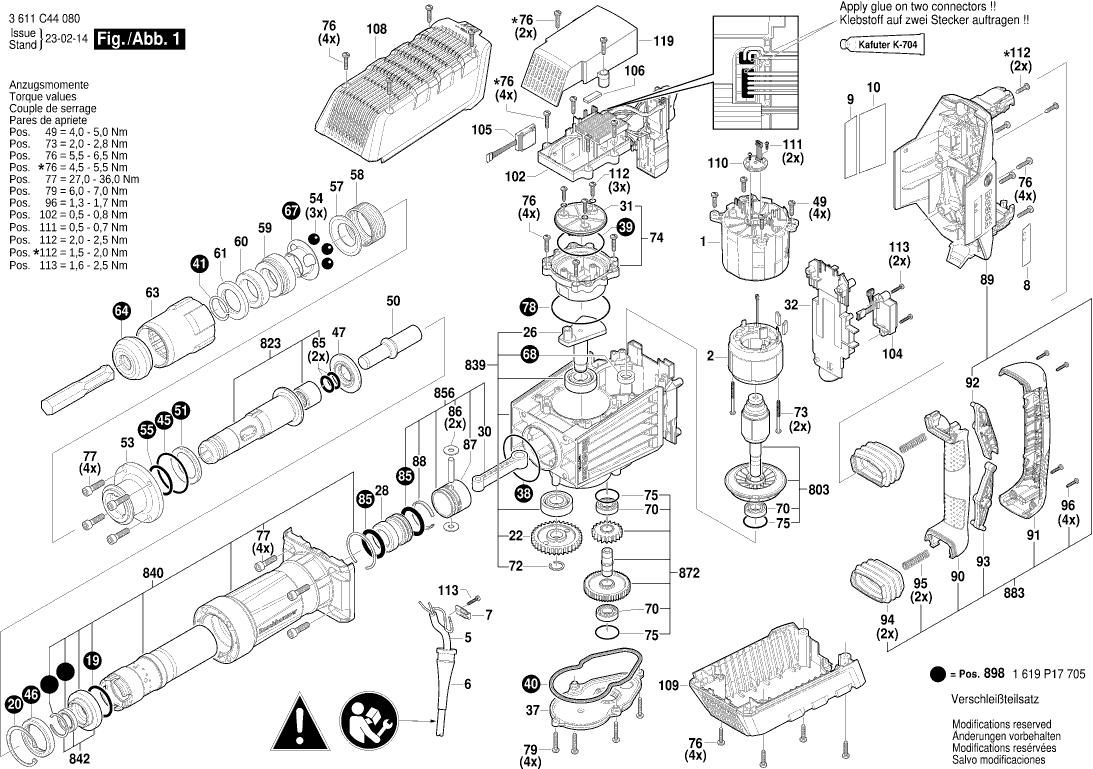

Disegni tecnici di Bosch 3611C44000 (GSH14C)
Elenco parti di Bosch 3611C44000 (GSH14C)
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Custodia del motore | ||||
| 1 | 1619P16776 | 7.46 | 9.10 | |
| Stator 220-240V | ||||
| 2 | 1600A021VS | 110.30 | 134.57 | |
| Cavo di alimentazione | ||||
| 5 | 1614460098 | 21.30 | 25.99 | |
| OCCHIELLO | ||||
| 6 | 1610703053 | 2.40 | 2.93 | |
| Morsetto di fissaggio | ||||
| 7 | 1601302018 | 1.49 | 1.82 | |
| Targhetta del produttore GBH 2000 | ||||
| 9 | 1619P16778 | 2.40 | 2.93 | |
| Adesivo | ||||
| 10 | 1619P17563 | 1.49 | 1.82 | |
| Anello O | ||||
| 19 | 1619P16779 | 4.18 | 5.10 | |
| Anello di ritenzione | ||||
| 20 | 1619P17054 | 1.49 | 1.82 | |
| Ingranaggio Cilindrico | ||||
| 22 | 1619P16781 | 14.94 | 18.23 | |
| Albero eccentrico | ||||
| 26 | 1619P16785 | 18.94 | 23.11 | |
| Percussore | ||||
| 28 | 1619P16786 | 23.90 | 29.16 | |
| ASTA CONICA | ||||
| 30 | 1619P16788 | 4.94 | 6.03 | |
| Coperchio del alloggiamento VERDE | ||||
| 31 | 1619P16789 | 2.08 | 2.54 | |
| Kit Interruttore | ||||
| 32 | 1619P16790 | 3.44 | 4.20 | |
| Coperchio del cuscinetto RTS 400 REQ | ||||
| 37 | 1619P16793 | 13.13 | 16.02 | |
| Anello O | ||||
| 38 | 1619P16794 | 1.00 | 1.22 | |
| Anello O | ||||
| 39 | 1619P16795 | 1.49 | 1.82 | |
| Telaio di sigillatura | ||||
| 40 | 1619P16796 | 2.08 | 2.54 | |
| Anello di ritenzione | ||||
| 41 | 1619P17056 | 1.00 | 1.22 | |
| Anello O | ||||
| 45 | 1619P16799 | 1.00 | 1.22 | |
| Anello di smorzamento | ||||
| 46 | 1619P17426 | 8.35 | 10.19 | |
| Disco | ||||
| 47 | 1619P16801 | 5.81 | 7.09 | |
| Vite a testa ovale Torx 4x30 | ||||
| 49 | 1613435016 | 2.08 | 2.54 | |
| Perno di percussione | ||||
| 50 | 1619P16802 | 31.42 | 38.33 | |
| Anello di smorzamento | ||||
| 51 | 1619P16803 | 6.73 | 8.21 | |
| Flangia OS 400 EQ | ||||
| 53 | 1619P16804 | 47.53 | 57.99 | |
| Palla | ||||
| 54 | 1619P16805 | 1.00 | 1.22 | |
| Anello O | ||||
| 55 | 1619P16806 | 3.44 | 4.20 | |
| PIASTRA DI MONTAGGIO | ||||
| 57 | 1619P16807 | 4.94 | 6.03 | |
| Molla compressione | ||||
| 58 | 1614621002 | 2.08 | 2.54 | |
| Manicotto di arresto | ||||
| 59 | 1619P16808 | 31.42 | 38.33 | |
| Anello di smorzamento | ||||
| 60 | 1619P16809 | 2.08 | 2.54 | |
| Disco di supporto | ||||
| 61 | 1619P16810 | 5.81 | 7.09 | |
| Manicotto di Protezione | ||||
| 63 | 1619P16812 | 4.94 | 6.03 | |
| Tappo protettivo | ||||
| 64 | 1619P16813 | 4.94 | 6.03 | |
| Anello O | ||||
| 65 | 1619P16814 | 4.94 | 6.03 | |
| Disco di indicizzazione | ||||
| 67 | 1619P16815 | 3.44 | 4.20 | |
| Anello di tenuta albero | ||||
| 68 | 1610290119 | 4.18 | 5.10 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 70 | 1619P10533 | 8.35 | 10.19 | |
| Anello di ritenzione | ||||
| 72 | 3600224001 | 3.44 | 4.20 | |
| Vite della piastra | ||||
| 73 | 1613435009 | 1.49 | 1.82 | |
| Cartuccia di grasso | ||||
| 74 | 1619P16816 | 3.44 | 4.20 | |
| Anello O | ||||
| 75 | 1610210130 | 7.46 | 9.10 | |
| Vite a testa ovale Torx 4x30 | ||||
| 76 | 1619P07816 | 1.00 | 1.22 | |
| Vite a brugola | ||||
| 77 | 2910151246 | 2.40 | 2.93 | |
| Anello O | ||||
| 78 | 1619P16817 | 1.49 | 1.82 | |
| Vite formante a filettatura M6x25 MM | ||||
| 79 | 3603435003 | 2.86 | 3.49 | |
| Anello O | ||||
| 85 | 1610210217 | 4.94 | 6.03 | |
| Disco | ||||
| 86 | 1610100021 | 1.00 | 1.22 | |
| Spina Cilindrica | ||||
| 87 | 1613101014 | 2.08 | 2.54 | |
| Anello di bloccaggio | ||||
| 88 | 1610500024 | 1.49 | 1.82 | |
| Parte Posteriore Della Custodia | ||||
| 89 | 1619P16818 | 14.94 | 18.23 | |
| Piastra di maniglia | ||||
| 90 | 1615132133 | 6.73 | 8.21 | |
| Piastra di maniglia | ||||
| 91 | 1615132134 | 11.37 | 13.87 | |
| Leva di trasferimento inversa | ||||
| 92 | 1612026159 | 2.08 | 2.54 | |
| Leva di trasferimento inversa | ||||
| 93 | 1612026160 | 2.08 | 2.54 | |
| SOFFIETTI | ||||
| 94 | 1619P17119 | 2.08 | 2.54 | |
| Molla compressione | ||||
| 95 | 1619P17120 | 1.00 | 1.22 | |
| Vite a testa ovale Torx 4x30 | ||||
| 96 | 1619P00105 | 1.49 | 1.82 | |
| Maniglia ausiliaria M10 | ||||
| 97 | 160202508D | 16.79 | 20.48 | |
| Vite esagonale | ||||
| 98 | 2911021267 | 3.44 | 4.20 | |
| Fascia di serraggio | ||||
| 99 | 1611316028 | 4.94 | 6.03 | |
| Non più disponibile, nessuna sostituzione | ||||
| 100 | 1619P16922 | |||
| Staffa di arresto | ||||
| 101 | 1600A008BL | 2.40 | 2.93 | |
| Modulo Elettronico | ||||
| 102 | 1619P17910 | 210.30 | 256.57 | |
| Elektronische Module | ||||
| 102 | 1619PS0902 | 197.62 | 241.10 | |
| Modulo Elettronico | ||||
| 104 | 1619P16865 | 27.81 | 33.93 | |
| Smorzatore | ||||
| 106 | 1619P17108 | 1.00 | 1.22 | |
| Copertura TURBO II | ||||
| 108 | 1619P16826 | 18.94 | 23.11 | |
| Copertura TURBO II | ||||
| 109 | 1619P16827 | 14.94 | 18.23 | |
| Modulo Elettronico | ||||
| 110 | 1619P16864 | 11.37 | 13.87 | |
| Vite a testa ovale Torx 4x30 | ||||
| 111 | 1619P00220 | 1.00 | 1.22 | |
| Vite a testa ovale Torx 4x30 | ||||
| 112 | 1613435012 | 2.08 | 2.54 | |
| Vite a testa ovale Torx 4x30 | ||||
| 113 | 2603490023 | 1.00 | 1.22 | |
| Copertura TURBO II | ||||
| 119 | 1619P16829 | 4.94 | 6.03 | |
| ROTATORE | ||||
| 803 | 1619P17697 | 110.30 | 134.57 | |
| Frizione dell'utensile | ||||
| 823 | 1619P17701 | 136.48 | 166.51 | |
| Carter del ingranaggio | ||||
| 839 | 1619P17700 | 155.51 | 189.72 | |
| Scatola di Meccanismo d'Impatto | ||||
| 840 | 1619P17699 | 155.51 | 189.72 | |
| Disco | ||||
| 842 | 1619P17797 | 31.42 | 38.33 | |
| Pistone del martello | ||||
| 856 | 1619P17702 | 43.12 | 52.61 | |
| Ingranaggio Cilindrico | ||||
| 872 | 1619P17698 | 64.67 | 78.90 | |
| Maniglia TSC 55 | ||||
| 883 | 1619P17703 | 64.67 | 78.90 | |
| Maniglia ausiliaria M10 | ||||
| 884 | 1619P17704 | 43.12 | 52.61 | |
| Set di ruote | ||||
| 890 | 1619P17891 | 34.82 | 42.48 | |
| Leva KA 65 | ||||
| 891 | 1619P17892 | 5.81 | 7.09 | |
| SERRATURA | ||||
| 892 | 1619P17893 | 5.81 | 7.09 | |
| Tubo di Grasso 45 ml | ||||
| 893 | 1615430014 | 10.90 | 13.30 | |
| Tubo di Grassa 30 ML | ||||
| 896 | 1615430010 | 5.96 | 7.27 | |
| Set Di Parti di Consumo | ||||
| 898 | 1619P17705 | 47.53 | 57.99 | |
