Qui troverai tutte le parti e i disegni disponibili del 'Bosch 3601J26200 ( GSC18V-16 )'. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Si prega di notare quanto segue quando si ordina:

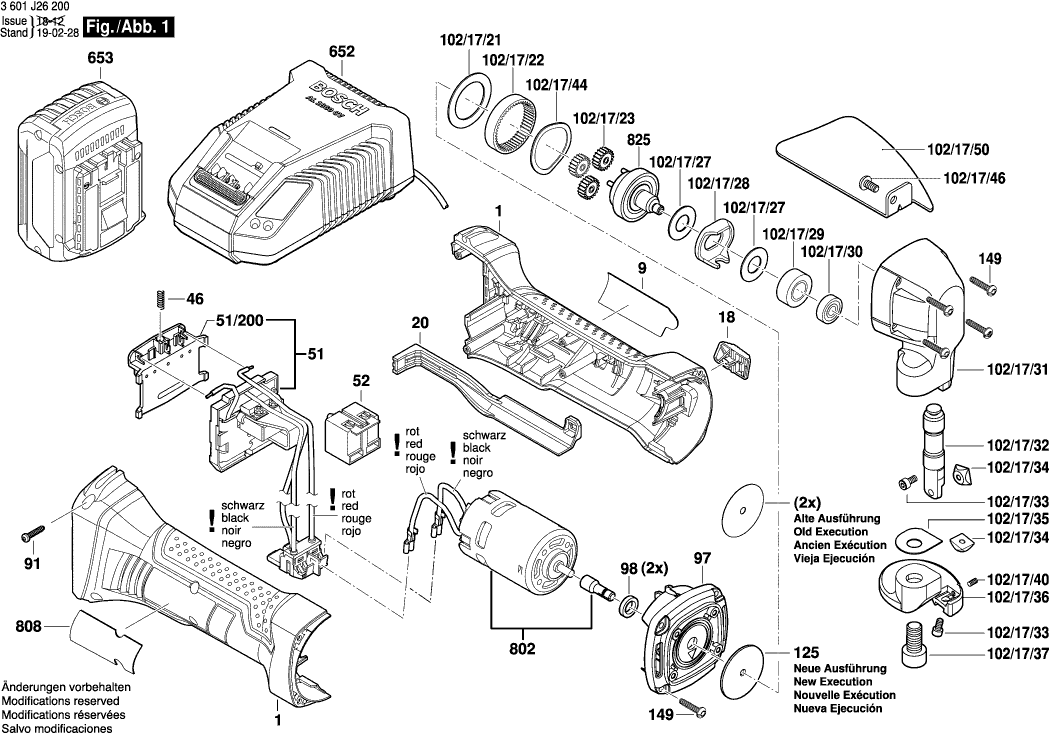

Disegno tecnico del modello Bosch 3601J26200 ( GSC18V-16 )
Elenco parti di ricambio del modello Bosch 3601J26200 ( GSC18V-16 )
| Pos. | Descrizione | Prezzo escl. IVA | Prezzo incl. IVA | |
| I prezzi mostrati includono l'IVA | ||||
| Sezione di alloggiamento | ||||
| 1 | 1605108282 | 18.19 | 22.19 | |
| Targhetta del produttore GBH 2000 | ||||
| 9 | 3601110616 | 1.94 | 2.37 | |
| Bottone dell'interruttore | ||||
| 18 | 1602025071 | 0.83 | 1.01 | |
| Scivolo di regolazione | ||||
| 20 | 1602319023 | 5.83 | 7.11 | |
| Molla compressione | ||||
| 46 | 1609280477 | 1.18 | 1.44 | |
| Modulo elettronico | ||||
| 51 | 1607233340 | 40.61 | 49.54 | |
| Portacontatto | ||||
| 51/200 | 1609280478 | 9.53 | 11.63 | |
| Interruttore on-off | ||||
| 52 | 2607202071 | 12.41 | 15.14 | |
| Vite formante a filettatura M6x25 MM | ||||
| 91 | 1603435071 | 0.83 | 1.01 | |
| Flangia Intermedia | ||||
| 97 | 3605700213 | 1.94 | 2.37 | |
| Rondella in feltro D 20/14 2mm | ||||
| 98 | 3600200041 | 1.70 | 2.07 | |
| Disco | ||||
| 102/17/21 | 1600102029 | 4.70 | 5.73 | |
| Ingranaggio Anulare | ||||
| 102/17/22 | 1606337004 | 8.45 | 10.31 | |
| Ingranaggio Planetario | ||||
| 102/17/23 | 1606337003 | 4.10 | 5.00 | |
| Rondella di regolazione 0,4 MM DI SPESSORE | ||||
| 102/17/27 | 3600102049 | 1.94 | 2.37 | |
| Foglio U 0,9 MM | ||||
| 102/17/28 | 3602311052 | 3.31 | 4.04 | |
| Rullo di Sostegno | ||||
| 102/17/29 | 3600905158 | 18.19 | 22.19 | |
| CUSCINETTO A SFERA | ||||
| 102/17/30 | 1600900038 | 5.83 | 7.11 | |
| Carter del ingranaggio | ||||
| 102/17/31 | 1605190266 | 67.25 | 82.04 | |
| SPINGITORE | ||||
| 102/17/32 | 3602317042 | 20.42 | 24.91 | |
| Vite a brugola | ||||
| 102/17/33 | 2910401118 | 1.94 | 2.37 | |
| Taglierina ISC 240 corta fissa | ||||
| 102/17/34 | 3608635009 | 26.84 | 32.74 | |
| Rondella piana | ||||
| 102/17/35 | 3602311047 | 1.94 | 2.37 | |
| Tavolo di taglio | ||||
| 102/17/36 | 3606455042 | 67.25 | 82.04 | |
| Vite a brugola | ||||
| 102/17/37 | 2910401289 | 1.18 | 1.44 | |
| ASTA FILETTATA | ||||
| 102/17/40 | 3603435056 | 3.31 | 4.04 | |
| Rondella elastica Ø27,5x38,4 MM | ||||
| 102/17/44 | 1600150013 | 0.83 | 1.01 | |
| Vite formante a filettatura M6x25 MM | ||||
| 102/17/46 | 3603391007 | 1.94 | 2.37 | |
| Deflettore di Trucioli | ||||
| 102/17/50 | 1601334013 | 12.41 | 15.14 | |
| Disco di tenuta | ||||
| 125 | 3600109026 | 1.18 | 1.44 | |
| Vite a testa ovale Torx 4x30 | ||||
| 149 | 2603490024 | 1.18 | 1.44 | |
| Caricabatterie UK | ||||
| 652 | 2607225921 | 101.94 | 124.37 | |
| Pacco Batteria | ||||
| 653 | 2607337069 | 101.94 | 124.37 | |
| Motore a corrente continua | ||||
| 802 | 3607031879 | 130.32 | 158.99 | |
| Targhetta | ||||
| 808 | 3601119923 | 4.10 | 5.00 | |
| Tagliatore di bordi | ||||
| 825 | 3607031860 | 81.47 | 99.39 | |
