Qui troverai tutte le parti e i disegni disponibili di “Bosch 0601500403 ( GSC160 )”. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

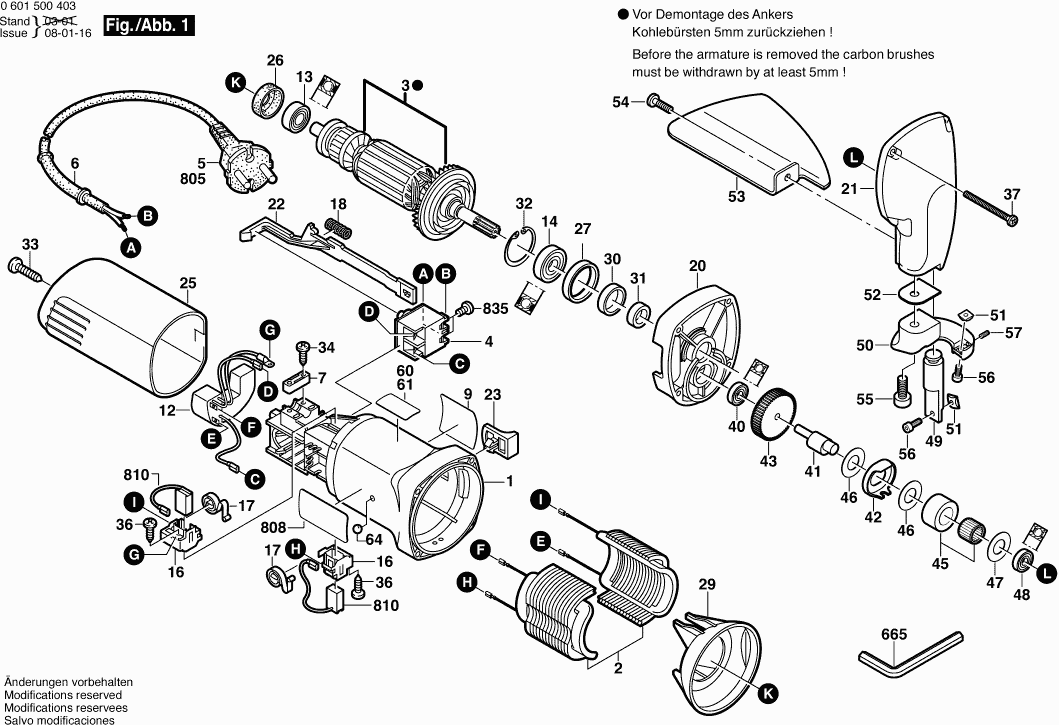

Disegni tecnici di Bosch 0601500403 ( GSC160 )
Elenco parti di Bosch 0601500403 ( GSC160 )
| Pos. | Descrizione | Prezzo IVA escl. | Prezzo IVA incl. | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Custodia del motore | ||||
| 1 | 3605102090 | 11.88 | 14.49 | |
| Campo 230V | ||||
| 2 | 2609160011 | 26.84 | 32.74 | |
| Indotto | ||||
| 3 | 2604011270 | 49.56 | 60.46 | |
| Interruttore | ||||
| 4 | 1607200146 | 7.58 | 9.25 | |
| OCCHIELLO | ||||
| 6 | 2600703013 | 1.94 | 2.37 | |
| Morsetto del cavo | ||||
| 7 | 2601035001 | 1.18 | 1.44 | |
| Targhetta del produttore GBH 2000 | ||||
| 9 | 3601119178 | 2.71 | 3.31 | |
| Filtro di interferenza TURBO II R1 ET-BG | ||||
| 12 | 3607328016 | 10.73 | 13.09 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 13 | 2600905032 | 4.10 | 5.00 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 14 | 2600905021 | 6.54 | 7.98 | |
| PORTA-SPAZZOLA | ||||
| 16 | 1619P01811 | 2.24 | 2.73 | |
| Molla a spirale AGC 18 | ||||
| 17 | 1604652013 | 1.18 | 1.44 | |
| Molla compressione | ||||
| 18 | 1604611031 | 2.24 | 2.73 | |
| Flangia Intermedia | ||||
| 20 | 3605700162 | 44.82 | 54.68 | |
| Carter del ingranaggio | ||||
| 21 | 3605106105 | 55.25 | 67.40 | |
| Scivolo di regolazione | ||||
| 22 | 1602319009 | 1.94 | 2.37 | |
| Maniglia Dell'interruttore | ||||
| 23 | 1602026068 | 1.94 | 2.37 | |
| Coperchio del alloggiamento VERDE | ||||
| 25 | 3605500163 | 7.58 | 9.25 | |
| Anello intermedio | ||||
| 26 | 1600502024 | 1.70 | 2.07 | |
| Anello di gomma 10 MM DI LARGHEZZA | ||||
| 27 | 3600206015 | 1.70 | 2.07 | |
| Anello deflettore d'aria | ||||
| 29 | 1600591023 | 1.94 | 2.37 | |
| Guarnizione labiale dell'albero rotante | ||||
| 30 | 3600929037 | 4.70 | 5.73 | |
| Manicotto di tenuta | ||||
| 31 | 2600300047 | 1.94 | 2.37 | |
| Anello di bloccaggio | ||||
| 32 | 3600283046 | 1.94 | 2.37 | |
| Vite a testa ovale Torx 4x30 | ||||
| 33 | 2603490021 | 0.83 | 1.01 | |
| Vite a testa ovale Torx 4x30 | ||||
| 34 | 2603490022 | 0.83 | 1.01 | |
| Vite di grasso AW 10 3x25 | ||||
| 36 | 1613435034 | 0.83 | 1.01 | |
| Vite di grasso AW 10 3x25 | ||||
| 37 | 2603490026 | 0.83 | 1.01 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 40 | 3600905141 | 4.10 | 5.00 | |
| Tagliatore di bordi | ||||
| 41 | 3600109016 | 15.71 | 19.17 | |
| Foglio U 0,9 MM | ||||
| 42 | 3602311052 | 3.31 | 4.04 | |
| Ingranaggio Cilindrico | ||||
| 43 | 3606316096 | 7.58 | 9.25 | |
| Rullo di Sostegno | ||||
| 45 | 3600905158 | 18.19 | 22.19 | |
| Rondella di regolazione 0,4 MM DI SPESSORE | ||||
| 46 | 3600102049 | 1.94 | 2.37 | |
| Anello di regolazione 1,6 mm | ||||
| 47 | 3600102050 | 1.18 | 1.44 | |
| Non più disponibile, nessuna sostituzione | ||||
| 48 | 1900900228 | |||
| Scorrere * | ||||
| 49 | 3602317041 | 20.42 | 24.91 | |
| Tavolo di taglio | ||||
| 50 | 3606455042 | 67.25 | 82.04 | |
| Set di coltelli | ||||
| 51 | 3607031834 | 60.65 | 73.99 | |
| Rondella piana | ||||
| 52 | 3602311047 | 1.94 | 2.37 | |
| Rondella piana | ||||
| 52 | 3602311048 | 1.18 | 1.44 | |
| Rondella piana | ||||
| 52 | 3602311049 | 1.18 | 1.44 | |
| Deflettore di Trucioli | ||||
| 53 | 3607233025 | 18.19 | 22.19 | |
| Vite formante a filettatura M6x25 MM | ||||
| 54 | 3603391007 | 1.94 | 2.37 | |
| Vite a brugola | ||||
| 55 | 2910401289 | 1.18 | 1.44 | |
| Vite a brugola | ||||
| 56 | 2910401118 | 1.94 | 2.37 | |
| ASTA FILETTATA | ||||
| 57 | 3603435056 | 3.31 | 4.04 | |
| Pallina BLU | ||||
| 64 | 2603230001 | 1.18 | 1.44 | |
| Cacciavite Spostato | ||||
| 665 | 1907950004 | 4.70 | 5.73 | |
| Cavo di alimentazione | ||||
| 805 | 1607000391 | 13.93 | 16.99 | |
| Targhetta | ||||
| 808 | 3601110451 | 3.31 | 4.04 | |
| KIT DI SERVIZIO 115V | ||||
| 810 | 3604321039 | 13.93 | 16.99 | |
| Vite di grasso AW 10 3x25 | ||||
| 835 | 2910641082 | 0.83 | 1.01 | |
