Qui troverai tutte le parti e i disegni disponibili di “Bosch 0601183708 (GSB90-2E)”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da 5 a 10 giorni lavorativi. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

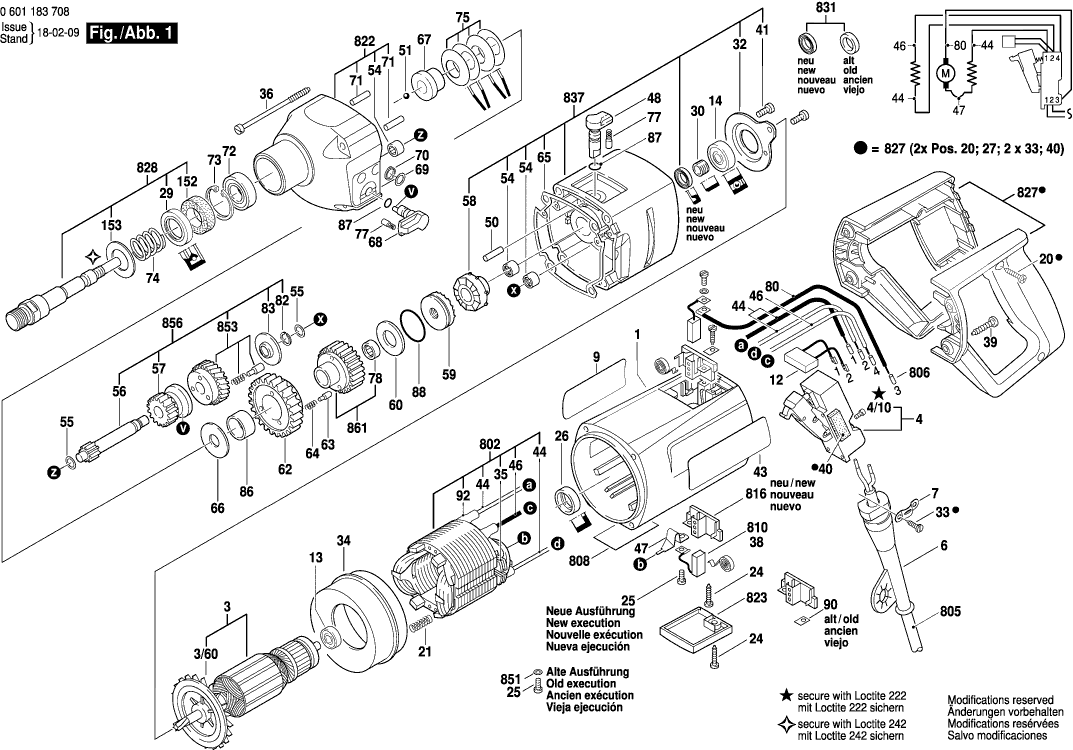

Disegni tecnici di Bosch 0601183708 (GSB90-2E)
Elenco parti di Bosch 0601183708 (GSB90-2E)
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Custodia del motore | ||||
| 1 | 3605108145 | 27.81 | 33.93 | |
| Indotto | ||||
| 3 | 1619P13612 | 45.52 | 55.53 | |
| Ventola Sunon PMD2412PMB1-A | ||||
| 3/60 | 1606610122 | 2.86 | 3.49 | |
| Non più disponibile, nessuna sostituzione | ||||
| 4 | 1607200075 | |||
| Vite a testa cilindrica | ||||
| 4/10 | 2910011088 | 1.00 | 1.22 | |
| OCCHIELLO | ||||
| 6 | 1600703022 | 2.86 | 3.49 | |
| Morsetto di fissaggio | ||||
| 7 | 1601302014 | 2.18 | 2.66 | |
| Non più disponibile, nessuna sostituzione | ||||
| 9 | 3601110371 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 12 | 1607328028 | |||
| CUSCINETTO A SFERE OSC 18 | ||||
| 13 | 2600905032 | 4.94 | 6.03 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 14 | 3600905131 | 10.90 | 13.30 | |
| Vite a testa ovale Torx 4x30 | ||||
| 20 | 2914201507 | 1.00 | 1.22 | |
| Molla compressione | ||||
| 21 | 1604613006 | 1.49 | 1.82 | |
| Vite della piastra | ||||
| 24 | 2910211019 | 1.00 | 1.22 | |
| Vite a testa cilindrica | ||||
| 25 | 2910021118 | 1.00 | 1.22 | |
| Anello intermedio | ||||
| 26 | 1600502011 | 2.40 | 2.93 | |
| Guarnizione labiale dell'albero rotante | ||||
| 29 | 3600283043 | 11.37 | 13.87 | |
| Anello intermedio | ||||
| 30 | 1600300090 | 3.44 | 4.20 | |
| Coperchio del cuscinetto RTS 400 REQ | ||||
| 32 | 3605500156 | 5.27 | 6.43 | |
| Vite della piastra | ||||
| 33 | 2910211018 | 1.00 | 1.22 | |
| Anello deflettore d'aria | ||||
| 34 | 3600499006 | 4.58 | 5.59 | |
| Guida cavo | ||||
| 35 | 3601025003 | 1.49 | 1.82 | |
| Vite di grasso AW 10 3x25 | ||||
| 36 | 3603435039 | 2.18 | 2.66 | |
| Molla a spirale AGC 18 | ||||
| 38 | 3604652001 | 2.18 | 2.66 | |
| Vite a testa ovale Torx 4x30 | ||||
| 39 | 2914201527 | 2.08 | 2.54 | |
| Piastra isolante | ||||
| 40 | 1602381006 | 1.49 | 1.82 | |
| Vite formante a filettatura M6x25 MM | ||||
| 41 | 3604411040 | 2.18 | 2.66 | |
| Non più disponibile, nessuna sostituzione | ||||
| 43 | 3601110371 | |||
| Cavo di connessione | ||||
| 44 | 3604460027 | 6.73 | 8.21 | |
| Cavo di connessione | ||||
| 46 | 3604438027 | 9.67 | 11.80 | |
| Terminale a lamella | ||||
| 47 | 1604477001 | 1.49 | 1.82 | |
| Pulsante rotativo D34 M6/8T blu | ||||
| 48 | 3603231004 | 17.60 | 21.47 | |
| Spina Cilindrica | ||||
| 50 | 2917550099 | 1.32 | 1.61 | |
| Palla | ||||
| 51 | 1903230010 | 1.00 | 1.22 | |
| Manicotto ad ago AGC 18 | ||||
| 54 | 1600910018 | 4.94 | 6.03 | |
| Rondella di compensazione | ||||
| 55 | 1600100617 | 1.49 | 1.82 | |
| Albero Dentato | ||||
| 56 | 3606309014 | 41.30 | 50.39 | |
| Ingranaggio Cilindrico | ||||
| 57 | 3606317024 | 41.30 | 50.39 | |
| Disco Di Serraggio | ||||
| 58 | 3600390015 | 45.52 | 55.53 | |
| Disco Di Serraggio | ||||
| 59 | 3600190009 | 30.08 | 36.70 | |
| Disco di accoppiamento | ||||
| 60 | 3600101030 | 8.48 | 10.35 | |
| Ingranaggio Cilindrico | ||||
| 62 | 3606317022 | 50.23 | 61.28 | |
| Perno a sfera | ||||
| 63 | 3603126000 | 4.58 | 5.59 | |
| Molla compressione | ||||
| 64 | 3604610026 | 1.90 | 2.32 | |
| Disco di tenuta | ||||
| 65 | 3601015009 | 2.18 | 2.66 | |
| RONDAGLIA DI BLOCCO | ||||
| 66 | 3600101029 | 5.27 | 6.43 | |
| Boccola a flangia KS 60 E | ||||
| 67 | 3600320009 | 9.47 | 11.55 | |
| Pulsante rotativo D34 M6/8T blu | ||||
| 68 | 3603231005 | 3.71 | 4.53 | |
| Rondella di compensazione | ||||
| 69 | 2600100575 | 2.08 | 2.54 | |
| Rondella di compensazione | ||||
| 69 | 2600100576 | 2.08 | 2.54 | |
| Rondella di compensazione | ||||
| 69 | 2600100577 | 1.49 | 1.82 | |
| Anello di bloccaggio | ||||
| 70 | 2916650001 | 2.40 | 2.93 | |
| Spina Cilindrica | ||||
| 71 | 2917500121 | 1.00 | 1.22 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 72 | 1900905162 | 16.79 | 20.48 | |
| Anello di bloccaggio | ||||
| 73 | 2916660013 | 2.08 | 2.54 | |
| Molla compressione | ||||
| 74 | 2604617000 | 2.40 | 2.93 | |
| Molla a disco | ||||
| 75 | 3600550004 | 3.04 | 3.71 | |
| Cappuccio a cricchetto | ||||
| 77 | 2600590006 | 1.49 | 1.82 | |
| Manicotto ad ago AGC 18 | ||||
| 78 | 3600913008 | 3.04 | 3.71 | |
| Cavo di connessione | ||||
| 80 | 1604445006 | 5.81 | 7.09 | |
| Anello di ritenzione | ||||
| 82 | 3600224008 | 1.90 | 2.32 | |
| PIASTRA DI MONTAGGIO | ||||
| 83 | 3600190010 | 1.32 | 1.61 | |
| CUSCINETTO | ||||
| 86 | 3600200011 | 6.53 | 7.97 | |
| Anello O | ||||
| 87 | 3600210028 | 1.90 | 2.32 | |
| Anello O | ||||
| 88 | 3600210027 | 1.32 | 1.61 | |
| Rondella Con Linguetta | ||||
| 90 | 1601030022 | 1.49 | 1.82 | |
| Tubo termocontraibile | ||||
| 92 | 3600707022 | 3.44 | 4.20 | |
| Rondella in feltro D 20/14 2mm | ||||
| 152 | 3600200044 | 2.52 | 3.07 | |
| Disco di copertura | ||||
| 153 | 3600150027 | 3.04 | 3.71 | |
| Mandrino a chiave | ||||
| 651 | 1608571083 | 88.83 | 108.37 | |
| Chiave del mandrino | ||||
| 651/8 | 2607950011 | 10.90 | 13.30 | |
| Fermo di profondità TSF 55 EBQ | ||||
| 652 | 1613001008 | 8.35 | 10.19 | |
| Maniglia ausiliaria M10 | ||||
| 653 | 3602025012 | 26.62 | 32.48 | |
| Maniglia ausiliaria M10 | ||||
| 653/10 | 1612025019 | 6.73 | 8.21 | |
| Non più disponibile, nessuna sostituzione | ||||
| 653/20 | 1618040077 | |||
| Bullone filettato M4 x 20 DIN 915 | ||||
| 653/30 | 1613521001 | 5.81 | 7.09 | |
| ANELLO DI FISSAGGIO D38X1,75 | ||||
| 653/40 | 3601038048 | 16.79 | 20.48 | |
| Spina Cilindrica | ||||
| 653/50 | 1613100012 | 2.40 | 2.93 | |
| Campo 230V | ||||
| 802 | 3604220129 | 82.63 | 100.81 | |
| Cavo di alimentazione | ||||
| 805 | 1607000227 | 23.90 | 29.16 | |
| Ghiandaia finale | ||||
| 806 | 1900452003 | 2.40 | 2.93 | |
| Targhetta | ||||
| 808 | 160111A3H3 | 2.40 | 2.93 | |
| KIT DI SERVIZIO 115V | ||||
| 810 | 3607014012 | 23.90 | 29.16 | |
| PORTA-SPAZZOLA | ||||
| 816 | 3604336012 | 5.81 | 7.09 | |
| Custodia mandrino | ||||
| 822 | 3605806179 | 91.33 | 111.42 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 823 | 3605500063 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 827 | 3605133012 | |||
| Mandrino di Perforazione | ||||
| 828 | 3607030413 | 82.63 | 100.81 | |
| Guarnizione labiale dell'albero rotante | ||||
| 831 | 3600290070 | 10.68 | 13.03 | |
| Cuscinetto intermedio | ||||
| 837 | 3605820078 | 146.07 | 178.21 | |
| Rondella elastica Ø27,5x38,4 MM | ||||
| 851 | 2916060005 | 1.00 | 1.22 | |
| Ingranaggio Cilindrico | ||||
| 853 | 3607030411 | 84.47 | 103.05 | |
| Albero di controllo Z=20 | ||||
| 856 | 3607031177 | 146.07 | 178.21 | |
| Ingranaggio Cilindrico | ||||
| 861 | 3607030274 | 55.56 | 67.78 | |
