Qui troverai tutte le parti e i disegni disponibili di “Bosch 0601198703 ( GSB20-2RE )”. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

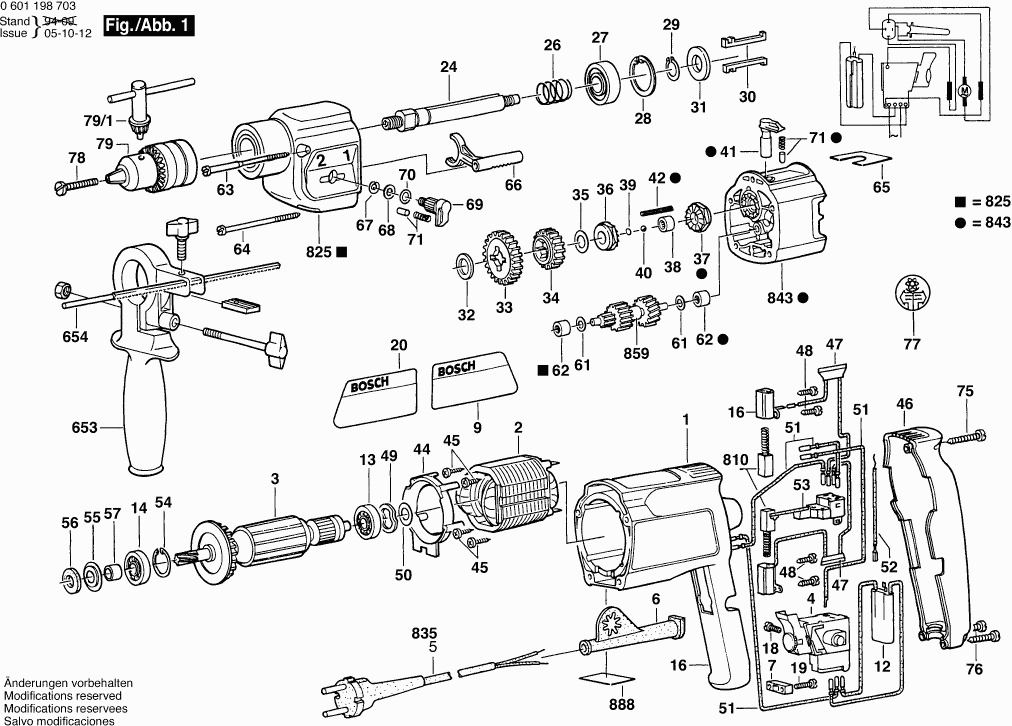

Disegni tecnici di Bosch 0601198703 ( GSB20-2RE )
Elenco parti di Bosch 0601198703 ( GSB20-2RE )
| Pos. | Descrizione | Prezzo IVA escl. | Prezzo IVA incl. | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Casa del Motore BLU | ||||
| 1 | 2605104116 | 20.42 | 24.91 | |
| Campo 230V | ||||
| 2 | 2604220429 | 20.42 | 24.91 | |
| Indotto | ||||
| 3 | 2604010858 | 44.82 | 54.68 | |
| Interruttore | ||||
| 4 | 2607200202 | 33.45 | 40.81 | |
| OCCHIELLO | ||||
| 6 | 2600707059 | 2.24 | 2.73 | |
| OCCHIELLO | ||||
| 6 | 2600707061 | 1.94 | 2.37 | |
| Morsetto del cavo | ||||
| 7 | 2601035001 | 1.18 | 1.44 | |
| Adesivo | ||||
| 9 | 2601110312 | 1.18 | 1.44 | |
| Filtro di interferenza TURBO II R1 ET-BG | ||||
| 12 | 2607329096 | 5.83 | 7.11 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 13 | 1900905018 | 13.93 | 16.99 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 14 | 2600905021 | 6.54 | 7.98 | |
| PORTA-SPAZZOLA | ||||
| 16 | 2604337003 | 1.70 | 2.07 | |
| Cavo di connessione | ||||
| 16 | 2604448016 | 1.18 | 1.44 | |
| Cavo di connessione | ||||
| 16 | 2604448034 | 1.18 | 1.44 | |
| Vite a testa cilindrica | ||||
| 18 | 2603410001 | 1.18 | 1.44 | |
| Vite a testa ovale Torx 4x30 | ||||
| 19 | 2603490022 | 0.83 | 1.01 | |
| Adesivo | ||||
| 20 | 2601110093 | 1.18 | 1.44 | |
| Non più disponibile, nessuna sostituzione | ||||
| 24 | 2606135013 | |||
| Molla compressione | ||||
| 26 | 2604616002 | 1.18 | 1.44 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 27 | 1900905163 | 8.45 | 10.31 | |
| Anello di bloccaggio | ||||
| 28 | 2916660014 | 1.18 | 1.44 | |
| Anello di bloccaggio | ||||
| 29 | 2916650008 | 1.18 | 1.44 | |
| Chiave Piana | ||||
| 30 | 2602300028 | 4.10 | 5.00 | |
| Rondella di ritenzione 1,8 MM DI SPESSORE | ||||
| 31 | 2600101671 | 1.18 | 1.44 | |
| Rondella di compensazione | ||||
| 32 | 2600101515 | 0.83 | 1.01 | |
| Ingranaggio Cilindrico | ||||
| 33 | 2606317045 | 8.45 | 10.31 | |
| Ingranaggio Cilindrico Z=36 | ||||
| 34 | 2606317037 | 23.75 | 28.98 | |
| Rondella di compensazione | ||||
| 35 | 2600101616 | 2.24 | 2.73 | |
| Rondella di compensazione | ||||
| 35 | 2600101617 | 1.18 | 1.44 | |
| Disco Di Serraggio | ||||
| 36 | 2600190052 | 5.33 | 6.50 | |
| Disco Di Serraggio | ||||
| 37 | 2600190051 | 8.45 | 10.31 | |
| Manicotto ad ago AGC 18 | ||||
| 38 | 2600917003 | 2.24 | 2.73 | |
| Rondella di regolazione 0,4 MM DI SPESSORE | ||||
| 39 | 2600000012 | 0.83 | 1.01 | |
| Rondella di regolazione 0,4 MM DI SPESSORE | ||||
| 39 | 2600000014 | 0.83 | 1.01 | |
| Palla | ||||
| 40 | 1903230010 | 0.83 | 1.01 | |
| Pulsante rotativo D34 M6/8T blu | ||||
| 41 | 2602026017 | 5.83 | 7.11 | |
| Perno di serraggio | ||||
| 42 | 2917780105 | 0.83 | 1.01 | |
| Non più disponibile, nessuna sostituzione | ||||
| 44 | 2601328033 | |||
| Bullone della Frizione | ||||
| 45 | 2603435015 | 1.70 | 2.07 | |
| Coperchio Custodia BLU | ||||
| 46 | 2605132040 | 6.54 | 7.98 | |
| Scatola Soppressore L=93/85 MM | ||||
| 47 | 2604465071 | 5.33 | 6.50 | |
| Cavo di connessione | ||||
| 47 | 2604448034 | 1.18 | 1.44 | |
| Vite a testa ovale Torx 4x30 | ||||
| 48 | 2603490017 | 1.70 | 2.07 | |
| Rondella di compensazione | ||||
| 49 | 2600150004 | 1.70 | 2.07 | |
| Rondella di compensazione | ||||
| 50 | 2600101020 | 1.18 | 1.44 | |
| Rondella di compensazione | ||||
| 50 | 2600101022 | 1.18 | 1.44 | |
| Rondella di compensazione | ||||
| 50 | 2600101023 | 1.18 | 1.44 | |
| Cavo Elettrico | ||||
| 51 | 2604448005 | 1.18 | 1.44 | |
| Cavo Elettrico | ||||
| 52 | 2604448003 | 1.70 | 2.07 | |
| Non più disponibile, nessuna sostituzione | ||||
| 53 | 2607200198 | |||
| Anello di bloccaggio | ||||
| 54 | 2916660008 | 1.70 | 2.07 | |
| Rondella a tazza | ||||
| 55 | 2600500002 | 1.18 | 1.44 | |
| Rondella in feltro D 20/14 2mm | ||||
| 56 | 2600108077 | 1.18 | 1.44 | |
| Receptacolo | ||||
| 57 | 2600400008 | 1.18 | 1.44 | |
| Rondella di compensazione | ||||
| 61 | 2600100607 | 1.18 | 1.44 | |
| Manicotto ad ago AGC 18 | ||||
| 62 | 2600914010 | 2.24 | 2.73 | |
| Vite da lamiera 79 MM | ||||
| 63 | 2603435012 | 1.18 | 1.44 | |
| Non più disponibile, nessuna sostituzione | ||||
| 64 | 2603435071 | |||
| Adesivo TRAPANO/TRAPANO A PERCUSSIONE | ||||
| 65 | 2601110076 | 1.18 | 1.44 | |
| Scivolo di regolazione | ||||
| 66 | 2602033006 | 2.24 | 2.73 | |
| Anello di bloccaggio | ||||
| 67 | 2916080007 | 1.94 | 2.37 | |
| Rondella di regolazione 0,4 MM DI SPESSORE | ||||
| 68 | 2600100618 | 0.83 | 1.01 | |
| Non più disponibile, nessuna sostituzione | ||||
| 69 | 2602026038 | |||
| Set di pezzi | ||||
| 70 | 2607010226 | 1.18 | 1.44 | |
| Cappuccio a cricchetto | ||||
| 71 | 2600590006 | 1.18 | 1.44 | |
| Vite a testa ovale Torx 4x30 | ||||
| 75 | 2603490024 | 1.18 | 1.44 | |
| Vite a testa ovale Torx 4x30 | ||||
| 76 | 2603490023 | 0.83 | 1.01 | |
| Adesivo GIALLO | ||||
| 77 | 2601110230 | 1.18 | 1.44 | |
| Vite a testa svasata VN-HK 85 M5x10 | ||||
| 78 | 2603421226 | 1.18 | 1.44 | |
| Mandrino | ||||
| 79 | 1608571069 | 20.42 | 24.91 | |
| Chiave del mandrino | ||||
| 79/1 | 2607950007 | 5.33 | 6.50 | |
| Maniglia ausiliaria M10 | ||||
| 653 | 1619PB4323 | 7.58 | 9.25 | |
| Non più disponibile, nessuna sostituzione | ||||
| 654 | 1613001005 | |||
| Dado esagonale | ||||
| 655 | 2915011007 | 0.83 | 1.01 | |
| Vite ad ali | ||||
| 656 | 1613480007 | 1.18 | 1.44 | |
| KIT DI SERVIZIO 115V | ||||
| 810 | 2604321905 | 8.45 | 10.31 | |
| Carter del ingranaggio BLU | ||||
| 825 | 2605806990 | 18.19 | 22.19 | |
| Cavo di alimentazione | ||||
| 835 | 1607000385 | 11.88 | 14.49 | |
| Flangia Intermedia | ||||
| 843 | 2605700936 | 49.56 | 60.46 | |
| Albero dentato Z= 10/22/29 | ||||
| 859 | 2606100903 | 20.42 | 24.91 | |
| Targhetta | ||||
| 888 | 160111A3H3 | 1.94 | 2.37 | |
