Qui troverai tutte le parti e i disegni disponibili del 'Bosch 3601A7C500 ( GSB19-2REA )'. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Si prega di notare quanto segue quando si ordina:

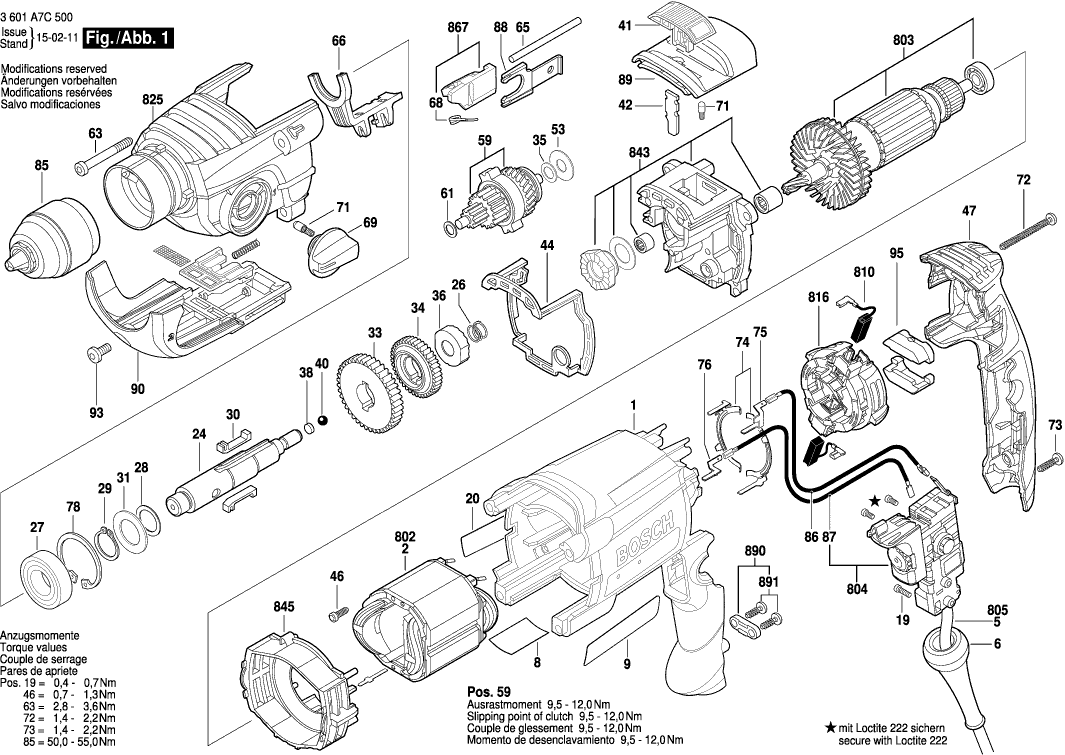

Disegno tecnico del modello Bosch 3601A7C500 ( GSB19-2REA )
Elenco parti di ricambio del modello Bosch 3601A7C500 ( GSB19-2REA )
| Pos. | Descrizione | Prezzo escl. IVA | Prezzo incl. IVA | |
| I prezzi mostrati includono l'IVA | ||||
| Custodia del motore | ||||
| 1 | 1618B00A04 | 26.84 | 32.74 | |
| Campo 230V | ||||
| 2 | 1604220456 | 18.19 | 22.19 | |
| Manicotto del cavo | ||||
| 6 | 2600707075 | 1.94 | 2.37 | |
| Targhetta | ||||
| 8 | 160111A3ZW | 1.94 | 2.37 | |
| Targhetta del produttore GSB 19-2 RE | ||||
| 9 | 2601115611 | 1.94 | 2.37 | |
| Vite a testa ovale Torx 4x30 | ||||
| 19 | 2603490017 | 1.70 | 2.07 | |
| Piastra di Riferimento | ||||
| 20 | 2601115517 | 1.94 | 2.37 | |
| Mandrino di Perforazione | ||||
| 24 | 2606135138 | 12.41 | 15.14 | |
| Molla compressione | ||||
| 26 | 2604616006 | 1.18 | 1.44 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 27 | 1900905163 | 8.45 | 10.31 | |
| Rondella di compensazione | ||||
| 28 | 2600100695 | 1.18 | 1.44 | |
| Anello di bloccaggio | ||||
| 29 | 2916650008 | 1.18 | 1.44 | |
| Chiave Piana | ||||
| 30 | 2602300032 | 2.71 | 3.31 | |
| Rondella di ritenzione 1,8 MM DI SPESSORE | ||||
| 31 | 2600101671 | 1.18 | 1.44 | |
| Ingranaggio Cilindrico | ||||
| 33 | 2606317084 | 10.73 | 13.09 | |
| Ingranaggio Cilindrico | ||||
| 34 | 2606317098 | 9.53 | 11.63 | |
| Rondella di compensazione | ||||
| 35 | 2600101047 | 1.18 | 1.44 | |
| Rondella di ritenzione 1,8 MM DI SPESSORE | ||||
| 36 | 2600190105 | 1.94 | 2.37 | |
| Rondella di regolazione 0,4 MM DI SPESSORE | ||||
| 38 | 2600000021 | 1.18 | 1.44 | |
| Rondella di regolazione 0,4 MM DI SPESSORE | ||||
| 38 | 2600000030 | 1.18 | 1.44 | |
| Rondella di regolazione 0,4 MM DI SPESSORE | ||||
| 38 | 2600000031 | 1.18 | 1.44 | |
| Palla | ||||
| 40 | 1903230009 | 0.83 | 1.01 | |
| Palla | ||||
| 40 | 1903230010 | 0.83 | 1.01 | |
| Palla | ||||
| 40 | 2603230007 | 0.83 | 1.01 | |
| Interruttore A Slitta | ||||
| 41 | 1618B00800 | 0.83 | 1.01 | |
| Piastra di pressione ISC 240 completa | ||||
| 42 | 2601074008 | 1.18 | 1.44 | |
| Disco di tenuta | ||||
| 44 | 2601015099 | 4.70 | 5.73 | |
| Vite formante a filettatura M6x25 MM | ||||
| 46 | 1613435007 | 0.83 | 1.01 | |
| Coperchio del alloggiamento VERDE | ||||
| 47 | 1618B00A02 | 11.88 | 14.49 | |
| Molla a disco | ||||
| 53 | 2600550008 | 1.18 | 1.44 | |
| TRASMISSIONE SA | ||||
| 59 | 2606309934 | 40.61 | 49.54 | |
| TRASMISSIONE SA | ||||
| 59 | 1600A00MM2 | 23.75 | 28.98 | |
| Rondella di compensazione | ||||
| 61 | 2600100607 | 1.18 | 1.44 | |
| Vite senza testa | ||||
| 63 | 2603435085 | 0.83 | 1.01 | |
| Spina Cilindrica | ||||
| 65 | 2603105200 | 1.18 | 1.44 | |
| Scorrevole Di Regolazione NERO | ||||
| 66 | 2601099180 | 1.18 | 1.44 | |
| Scivolo di regolazione | ||||
| 66 | 1618B00807 | 1.10 | 1.34 | |
| Molla compressione | ||||
| 68 | 2604616014 | 0.83 | 1.01 | |
| Pulsante rotativo D34 M6/8T blu | ||||
| 69 | 2602026157 | 1.70 | 2.07 | |
| Cappuccio a cricchetto | ||||
| 71 | 2600590006 | 1.18 | 1.44 | |
| Vite a testa ovale Torx 4x30 | ||||
| 72 | 2603490027 | 0.83 | 1.01 | |
| Vite a testa ovale Torx 4x30 | ||||
| 73 | 2603490022 | 0.83 | 1.01 | |
| Contatto Intercambiabile | ||||
| 74 | 2601324062 | 1.18 | 1.44 | |
| CONTATTO | ||||
| 75 | 2601099259 | 1.18 | 1.44 | |
| CONTATTO | ||||
| 76 | 2601099260 | 1.70 | 2.07 | |
| Anello di bloccaggio | ||||
| 78 | 2916660014 | 1.18 | 1.44 | |
| Mandrino senza chiave | ||||
| 85 | 1600A028TE | 46.67 | 56.94 | |
| Cavo di connessione | ||||
| 86 | 2604448331 | 1.18 | 1.44 | |
| Cavo di connessione | ||||
| 87 | 2604448334 | 1.70 | 2.07 | |
| Piastra di bloccaggio | ||||
| 88 | 1618B00808 | 1.70 | 2.07 | |
| Schermo della lampadina NERO | ||||
| 89 | 2605510266 | 4.10 | 5.00 | |
| Schermo della lampadina | ||||
| 89 | 1618B00A06 | 3.85 | 4.70 | |
| Schermo della lampadina | ||||
| 90 | 2605510282 | 9.53 | 11.63 | |
| Vite formante a filettatura M6x25 MM | ||||
| 93 | 2914491411 | 0.83 | 1.01 | |
| Clip BHC 18 | ||||
| 95 | 2601329118 | 0.83 | 1.01 | |
| Maniglia ausiliaria M10 | ||||
| 653 | 2602025175 | 12.41 | 15.14 | |
| Maniglia NERO | ||||
| 653/30/1 | 2602025180 | 4.10 | 5.00 | |
| Vite Esagonale M8x45 | ||||
| 653/30/2 | 2911061252 | 1.18 | 1.44 | |
| Fermo di profondità TSF 55 EBQ | ||||
| 655 | 1613001009 | 2.71 | 3.31 | |
| Cassetta del rivestimento DUO 110 - Set | ||||
| 657/1 | 2605190836 | 33.45 | 40.81 | |
| Sigillo | ||||
| 657/17 | 2600591030 | 10.73 | 13.09 | |
| Filtro | ||||
| 657/21 | 1619P04479 | 13.93 | 16.99 | |
| Vite a testa ovale Torx 4x30 | ||||
| 657/26 | 2603490018 | 0.83 | 1.01 | |
| Indotto | ||||
| 803 | 2604011914 | 49.56 | 60.46 | |
| Interruttore on-off | ||||
| 804 | 2607200922 | 20.42 | 24.91 | |
| Cavo di alimentazione | ||||
| 805 | 1607000386 | 15.71 | 19.17 | |
| KIT DI SERVIZIO 115V | ||||
| 810 | 1607000485 | 73.72 | 89.94 | |
| KIT DI SERVIZIO 115V | ||||
| 810 | 1617000525 | 8.45 | 10.31 | |
| Piastra della spazzola | ||||
| 816 | 1614336061 | 13.93 | 16.99 | |
| Carter del ingranaggio | ||||
| 825 | 2605806884 | 33.45 | 40.81 | |
| Ponte di cuscinetto | ||||
| 843 | 1600A0018A | 29.75 | 36.30 | |
| Piastra di guida dell'aria | ||||
| 845 | 2600148012 | 5.83 | 7.11 | |
| Tubo di guida | ||||
| 852 | 2605719902 | 55.25 | 67.40 | |
| Blocco KS 60 E | ||||
| 853 | 2605700947 | 9.53 | 11.63 | |
| Contenitore di polvere | ||||
| 854 | 1619P06105 | 36.85 | 44.96 | |
| Parte di connessione | ||||
| 855 | 2605730900 | 15.71 | 19.17 | |
| Pulsante AGC 18 | ||||
| 856 | 2605110902 | 9.53 | 11.63 | |
| Blocco di Tenuta | ||||
| 857 | 2605700948 | 12.41 | 15.14 | |
| Anello di attrito | ||||
| 858 | 1619P04548 | 2.71 | 3.31 | |
| Cappuccio antipolvere | ||||
| 859 | 2605730901 | 15.71 | 19.17 | |
| Guida di collegamento NERO | ||||
| 867 | 2602033900 | 4.10 | 5.00 | |
| Set di fissaggio | ||||
| 890 | 2607001305 | 3.31 | 4.04 | |
| Bullone della Frizione | ||||
| 891 | 2603410046 | 1.70 | 2.07 | |
| Tubo di Grasso 45 ml | ||||
| 895 | 3605430003 | 23.75 | 28.98 | |
