Qui troverai tutte le parti e i disegni disponibili di “Bosch 3601A7A100 (GSB1800-2RE)”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

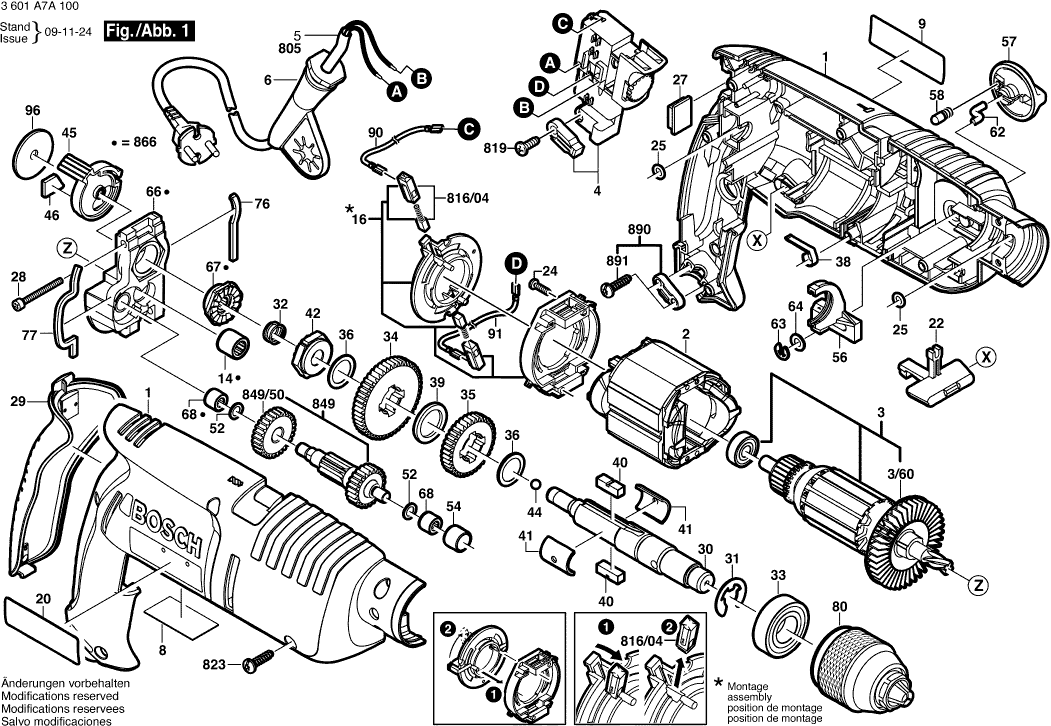

Disegni tecnici di Bosch 3601A7A100 (GSB1800-2RE)
Elenco parti di Bosch 3601A7A100 (GSB1800-2RE)
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Sezione di alloggiamento | ||||
| 1 | 2605104760 | 39.14 | 47.75 | |
| Campo 230V | ||||
| 2 | 2604220689 | 18.94 | 23.11 | |
| Indotto | ||||
| 3 | 2604011166 | 47.53 | 57.99 | |
| Ventola Sunon PMD2412PMB1-A | ||||
| 3/60 | 2606610029 | 2.40 | 2.93 | |
| Interruttore | ||||
| 4 | 2607200556 | 27.81 | 33.93 | |
| Non più disponibile, nessuna sostituzione | ||||
| 6 | 2600707066 | |||
| Targhetta | ||||
| 8 | 2601111381 | 2.86 | 3.49 | |
| Targa del produttore GSB 1800-2 RE | ||||
| 9 | 2601111348 | 2.86 | 3.49 | |
| Manicotto ad ago AGC 18 | ||||
| 14 | 2600914019 | 4.94 | 6.03 | |
| Piastra della spazzola | ||||
| 16 | 2604337114 | 13.13 | 16.02 | |
| Piastra di Riferimento | ||||
| 20 | 2601116360 | 3.44 | 4.20 | |
| Interruttore | ||||
| 22 | 2602098008 | 1.00 | 1.22 | |
| Vite per lamiera DIN 7981-ST2,2x9,5-C-H | ||||
| 24 | 2910611002 | 1.00 | 1.22 | |
| Anello O | ||||
| 25 | 1900210000 | 1.49 | 1.82 | |
| Elemento Di Smorzamento | ||||
| 27 | 2603239024 | 1.00 | 1.22 | |
| Vite di grasso AW 10 3x25 | ||||
| 28 | 2603429006 | 1.49 | 1.82 | |
| Piastra di maniglia | ||||
| 29 | 2608040177 | 4.94 | 6.03 | |
| Mandrino di Perforazione | ||||
| 30 | 2606135116 | 16.79 | 20.48 | |
| Rondella di bloccaggio 0,3 MM | ||||
| 31 | 2600118006 | 2.08 | 2.54 | |
| Anello di bloccaggio | ||||
| 31 | 2600118002 | 1.49 | 1.82 | |
| Anello di bloccaggio | ||||
| 31 | 2600118001 | 1.00 | 1.22 | |
| Molla compressione | ||||
| 32 | 2604616006 | 1.49 | 1.82 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 33 | 1900905163 | 10.90 | 13.30 | |
| Ingranaggio Cilindrico | ||||
| 34 | 2606317082 | 12.82 | 15.64 | |
| Ingranaggio Cilindrico | ||||
| 35 | 2606317083 | 10.90 | 13.30 | |
| Rondella di compensazione | ||||
| 36 | 2600100695 | 1.49 | 1.82 | |
| Non più disponibile, nessuna sostituzione | ||||
| 38 | 2601329072 | |||
| Rondella di ritenzione 1,8 MM DI SPESSORE | ||||
| 39 | 2600101084 | 1.49 | 1.82 | |
| Chiave Piana | ||||
| 40 | 2602300034 | 2.40 | 2.93 | |
| PIASTRA DI SUPPORTO | ||||
| 41 | 2601098031 | 1.49 | 1.82 | |
| Rondella di ritenzione 1,8 MM DI SPESSORE | ||||
| 42 | 2600190070 | 5.81 | 7.09 | |
| Palla | ||||
| 44 | 1903230010 | 1.00 | 1.22 | |
| Disco di controllo | ||||
| 45 | 2601990041 | 1.49 | 1.82 | |
| Piastra di pressione ISC 240 completa | ||||
| 46 | 2601074003 | 1.00 | 1.22 | |
| Rondella di compensazione | ||||
| 52 | 2600100607 | 1.49 | 1.82 | |
| Manicotto del cuscinetto | ||||
| 54 | 2600400027 | 4.18 | 5.10 | |
| Leva a forcella | ||||
| 56 | 2601990009 | 1.00 | 1.22 | |
| Pulsante rotativo D34 M6/8T blu | ||||
| 57 | 2602026119 | 4.94 | 6.03 | |
| Cappuccio a cricchetto | ||||
| 58 | 2600590006 | 1.49 | 1.82 | |
| Spina di pilotaggio | ||||
| 62 | 2601335001 | 2.08 | 2.54 | |
| Anello di bloccaggio | ||||
| 63 | 2916080907 | 2.08 | 2.54 | |
| Rondella di regolazione 0,4 MM DI SPESSORE | ||||
| 64 | 2600100618 | 1.00 | 1.22 | |
| Ponte di cuscinetto | ||||
| 66 | 2605807085 | 14.94 | 18.23 | |
| Rondella di ritenzione 1,8 MM DI SPESSORE | ||||
| 67 | 2600190071 | 6.73 | 8.21 | |
| Manicotto ad ago AGC 18 | ||||
| 68 | 2600914010 | 2.86 | 3.49 | |
| Striscia di feltro | ||||
| 76 | 2601005011 | 2.08 | 2.54 | |
| Striscia di feltro | ||||
| 77 | 2601005021 | 1.00 | 1.22 | |
| Mandrino senza chiave | ||||
| 80 | 2608572184 | 88.83 | 108.37 | |
| Cavo isolato in PVC L=95 MM | ||||
| 90 | 2604448228 | 2.08 | 2.54 | |
| Cavo isolato in PVC L=95 MM | ||||
| 91 | 1614431025 | 2.40 | 2.93 | |
| Rondella piana | ||||
| 96 | 2600100066 | 1.00 | 1.22 | |
| Maniglia ausiliaria M10 | ||||
| 653 | 2602025118 | 13.13 | 16.02 | |
| Maniglia ausiliaria M10 | ||||
| 653/120 | 1612025019 | 6.73 | 8.21 | |
| ANELLO DI FISSAGGIO D38X1,75 | ||||
| 653/124 | 1611316006 | 2.40 | 2.93 | |
| Vite a testa martello M8x40 MM | ||||
| 653/125 | 1613490002 | 4.18 | 5.10 | |
| Morsetto di Supporto | ||||
| 653/802 | 2608040176 | 6.73 | 8.21 | |
| Fermo di profondità TSF 55 EBQ | ||||
| 655 | 1613001009 | 3.44 | 4.20 | |
| Cavo di alimentazione | ||||
| 805 | 1607000386 | 18.94 | 23.11 | |
| KIT DI SERVIZIO 115V | ||||
| 816/04 | 2604321945 | 6.73 | 8.21 | |
| Vite della piastra | ||||
| 819 | 2910611006 | 1.49 | 1.82 | |
| Vite della piastra | ||||
| 823 | 2910611020 | 1.49 | 1.82 | |
| Albero Dentato | ||||
| 849 | 2606309935 | 18.94 | 23.11 | |
| Ingranaggio Cilindrico | ||||
| 849/50 | 2606319080 | 6.73 | 8.21 | |
| Ponte di cuscinetto | ||||
| 866 | 2605807934 | 23.90 | 29.16 | |
| Set di fissaggio | ||||
| 890 | 2607001305 | 4.18 | 5.10 | |
| Bullone della Frizione | ||||
| 891 | 2603410046 | 2.08 | 2.54 | |
