Qui troverai tutte le parti e i disegni disponibili di “Bosch 3601JE9100 ( GSB18V-EC )”. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

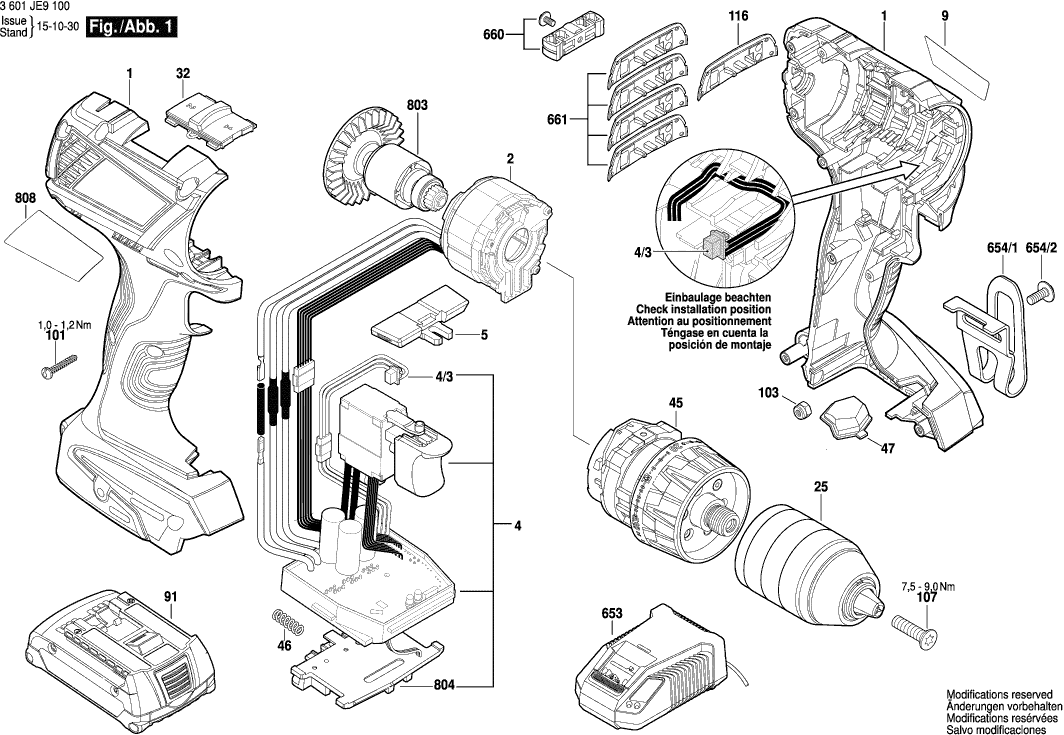

Disegni tecnici di Bosch 3601JE9100 ( GSB18V-EC )
Elenco parti di Bosch 3601JE9100 ( GSB18V-EC )
| Pos. | Descrizione | Prezzo IVA escl. | Prezzo IVA incl. | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Cassetta del rivestimento DUO 110 - Set | ||||
| 1 | 2609101487 | 20.42 | 24.91 | |
| STATORE | ||||
| 2 | 1619P12045 | 36.85 | 44.96 | |
| Modulo elettronico | ||||
| 4 | 16072335A9 | 81.47 | 99.39 | |
| Assemblaggio Scheda Stampata | ||||
| 4/3 | 1607503060 | 6.54 | 7.98 | |
| Leva di regolazione | ||||
| 5 | 2609101484 | 1.70 | 2.07 | |
| Targhetta del produttore GBH 2000 | ||||
| 9 | 2609136524 | 1.70 | 2.07 | |
| Mandrino senza chiave | ||||
| 25 | 2609111944 | 44.82 | 54.68 | |
| Unità di commutazione | ||||
| 32 | 2609199812 | 1.94 | 2.37 | |
| Scatola del Cambio | ||||
| 45 | 2609199726 | 73.72 | 89.94 | |
| Molla compressione | ||||
| 46 | 1609280477 | 1.18 | 1.44 | |
| LENTE | ||||
| 47 | 2609101490 | 1.18 | 1.44 | |
| Pacco Batteria | ||||
| 91 | 2607337069 | 101.94 | 124.37 | |
| Pacchetto di batterie BBS MR 18V, 4,0Ah, 47 S | ||||
| 91 | 2607336815 | 91.56 | 111.70 | |
| Pacco Batteria | ||||
| 91 | 1607A350M0 | 91.56 | 111.70 | |
| Vite a testa ovale Torx 4x30 | ||||
| 101 | 2609110353 | 1.70 | 2.07 | |
| Dado | ||||
| 103 | 2609110835 | 1.18 | 1.44 | |
| Vite a testa svasata VN-HK 85 M5x10 | ||||
| 107 | 2603421229 | 1.18 | 1.44 | |
| Clip di colore | ||||
| 116 | 2609101542 | 0.83 | 1.01 | |
| Caricabatterie UK | ||||
| 653 | 2607225923 | 113.29 | 138.21 | |
| Caricabatterie Veloce CN GAL 1230 CV 220/12 V | ||||
| 653 | 2607226251 | 67.25 | 82.04 | |
| Caricabatterie EU 230/14,4-18V, 30 40 S | ||||
| 653 | 2607225321 | 55.25 | 67.40 | |
| Clip | ||||
| 654/1 | 2609111584 | 2.71 | 3.31 | |
| VITE C M4X35 | ||||
| 654/2 | 2609110834 | 1.18 | 1.44 | |
| Portabit | ||||
| 660 | 2609199748 | 1.70 | 2.07 | |
| Clip di colore | ||||
| 661 | 1600A00FC2 | 1.94 | 2.37 | |
| Motore a corrente continua | ||||
| 803 | 2609199894 | 26.84 | 32.74 | |
| Portacontatto | ||||
| 804 | 1609280820 | 4.70 | 5.73 | |
| Targhetta | ||||
| 808 | 1600A00Y7V | 1.94 | 2.37 | |
| Targhetta | ||||
| 808 | 2609136228 | 1.84 | 2.24 | |
