Qui troverai tutte le parti e i disegni disponibili del 'Bosch 3601B18100 ( GSB1600RE )'. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Si prega di notare quanto segue quando si ordina:

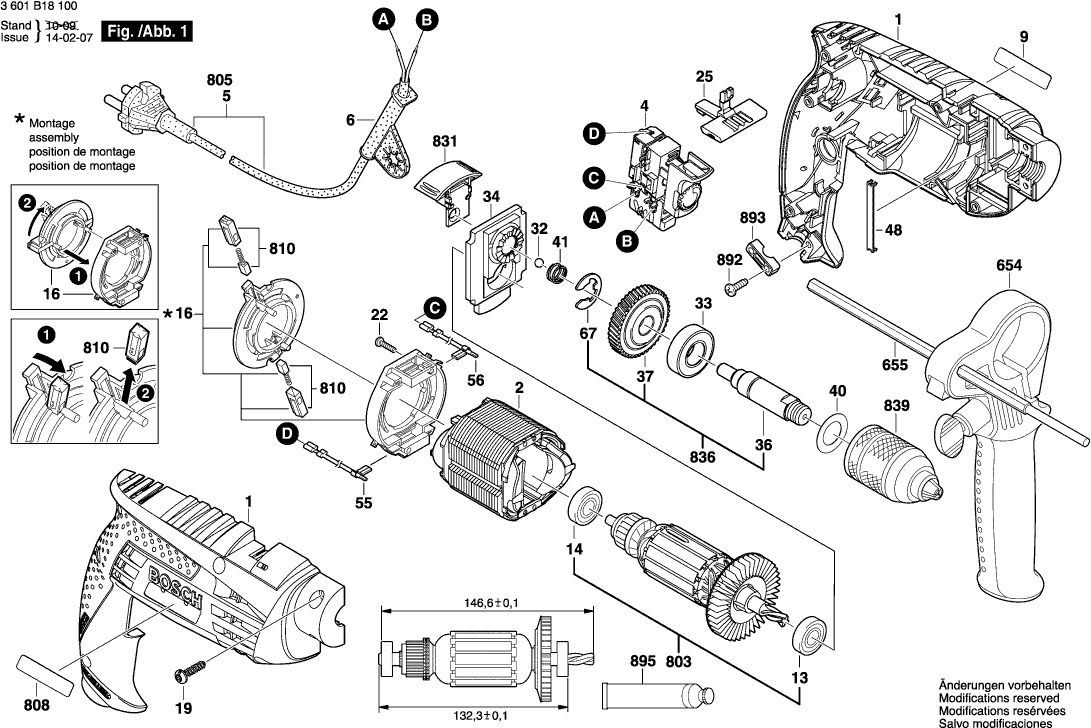

Disegno tecnico del modello Bosch 3601B18100 ( GSB1600RE )
Elenco parti di ricambio del modello Bosch 3601B18100 ( GSB1600RE )
| Pos. | Descrizione | Prezzo escl. IVA | Prezzo incl. IVA | |
| I prezzi mostrati includono l'IVA | ||||
| Cassetta del rivestimento DUO 110 - Set | ||||
| 1 | 2609100579 | 18.19 | 22.19 | |
| Campo 230V | ||||
| 2 | 2604220647 | 15.71 | 19.17 | |
| Interruttore | ||||
| 4 | 1607200270 | 13.93 | 16.99 | |
| Cavo di alimentazione | ||||
| 5 | 1607000386 | 15.71 | 19.17 | |
| OCCHIELLO | ||||
| 6 | 2600707059 | 2.24 | 2.73 | |
| Targhetta del produttore GBH 2000 | ||||
| 9 | 2609131774 | 1.94 | 2.37 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 13 | 2609110153 | 4.70 | 5.73 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 14 | 2609110491 | 4.10 | 5.00 | |
| Piastra della spazzola | ||||
| 16 | 2604337059 | 8.45 | 10.31 | |
| Vite a testa ovale Torx 4x30 | ||||
| 19 | 2603490022 | 0.83 | 1.01 | |
| Vite per lamiera DIN 7981-ST2,2x9,5-C-H | ||||
| 22 | 2910611002 | 0.83 | 1.01 | |
| Leva KA 65 | ||||
| 25 | 2609100580 | 1.94 | 2.37 | |
| Palla | ||||
| 32 | 1903230010 | 0.83 | 1.01 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 33 | 2600905068 | 11.88 | 14.49 | |
| Ponte di cuscinetto | ||||
| 34 | 2609199115 | 12.41 | 15.14 | |
| Mandrino di Perforazione | ||||
| 36 | 2609110449 | 9.53 | 11.63 | |
| Ingranaggio Cilindrico | ||||
| 37 | 2606320092 | 7.58 | 9.25 | |
| Rondella piana | ||||
| 40 | 2600100105 | 0.83 | 1.01 | |
| Molla compressione | ||||
| 41 | 2604616006 | 1.18 | 1.44 | |
| Molla a Clip | ||||
| 48 | 2609110627 | 0.83 | 1.01 | |
| Cavo di connessione | ||||
| 55 | 2609120221 | 1.94 | 2.37 | |
| Cavo di connessione | ||||
| 56 | 2609120222 | 1.18 | 1.44 | |
| Anello di bloccaggio | ||||
| 67 | 2609110481 | 1.18 | 1.44 | |
| Maniglia ausiliaria M10 | ||||
| 654 | 2602025094 | 5.83 | 7.11 | |
| Fermo di profondità TSF 55 EBQ | ||||
| 655 | 2609005615 | 3.31 | 4.04 | |
| Indotto | ||||
| 803 | 2609120235 | 33.45 | 40.81 | |
| Targhetta | ||||
| 808 | 2609131107 | 2.71 | 3.31 | |
| KIT DI SERVIZIO 115V | ||||
| 810 | 2607014013 | 7.58 | 9.25 | |
| Interruttore di passaggio | ||||
| 831 | 2609160127 | 2.24 | 2.73 | |
| Mandrino di Perforazione | ||||
| 836 | 2609160124 | 15.71 | 19.17 | |
| Mandrino senza chiave | ||||
| 839 | 2608572184 | 73.72 | 89.94 | |
| Vite a testa ovale Torx 4x30 | ||||
| 892 | 2603490022 | 0.83 | 1.01 | |
| Morsetto del cavo | ||||
| 893 | 2601035001 | 1.18 | 1.44 | |
| Tubo di Grasso 45 ml | ||||
| 895 | 3605430003 | 23.75 | 28.98 | |
