Qui troverai tutte le parti e i disegni disponibili del 'Bosch 3601A4E600 ( GSB16RE )'. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Si prega di notare quanto segue quando si ordina:

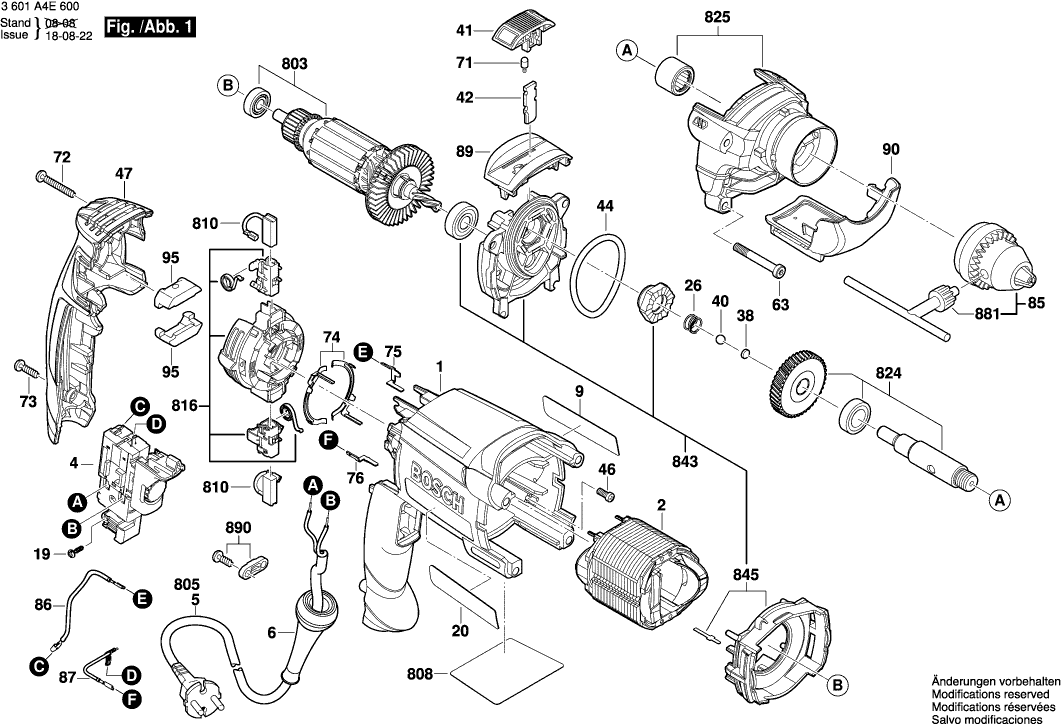

Disegno tecnico del modello Bosch 3601A4E600 ( GSB16RE )
Elenco parti di ricambio del modello Bosch 3601A4E600 ( GSB16RE )
| Pos. | Descrizione | Prezzo escl. IVA | Prezzo incl. IVA | |
| I prezzi mostrati includono l'IVA | ||||
| Custodia del motore | ||||
| 1 | 1618B00A04 | 26.84 | 32.74 | |
| Campo 230V | ||||
| 2 | 2604220689 | 15.71 | 19.17 | |
| Interruttore | ||||
| 4 | 2607200680 | 12.41 | 15.14 | |
| Manicotto del cavo | ||||
| 6 | 2600707075 | 1.94 | 2.37 | |
| Targhetta | ||||
| 8 | 2601115940 | 1.94 | 2.37 | |
| Targhetta del produttore GBH 2000 | ||||
| 9 | 1618B0002F | 2.24 | 2.73 | |
| Vite a testa ovale Torx 4x30 | ||||
| 19 | 2603490017 | 1.70 | 2.07 | |
| Piastra di Riferimento | ||||
| 20 | 1618B00400 | 2.24 | 2.73 | |
| Molla compressione | ||||
| 26 | 2604616006 | 1.18 | 1.44 | |
| Rondella di regolazione 0,4 MM DI SPESSORE | ||||
| 38 | 2600000021 | 1.18 | 1.44 | |
| Rondella di regolazione 0,4 MM DI SPESSORE | ||||
| 38 | 2600000030 | 1.18 | 1.44 | |
| Rondella di regolazione 0,4 MM DI SPESSORE | ||||
| 38 | 2600000031 | 1.18 | 1.44 | |
| Palla | ||||
| 40 | 1903230009 | 0.83 | 1.01 | |
| Palla | ||||
| 40 | 1903230010 | 0.83 | 1.01 | |
| Palla | ||||
| 40 | 2603230007 | 0.83 | 1.01 | |
| Interruttore A Slitta | ||||
| 41 | 1618B00800 | 0.83 | 1.01 | |
| Piastra di pressione ISC 240 completa | ||||
| 42 | 2601074008 | 1.18 | 1.44 | |
| Anello O | ||||
| 44 | 2600206024 | 1.18 | 1.44 | |
| Vite della piastra | ||||
| 46 | 2603435086 | 1.18 | 1.44 | |
| Coperchio del alloggiamento VERDE | ||||
| 47 | 1618B00A00 | 9.53 | 11.63 | |
| Vite senza testa | ||||
| 63 | 2603435085 | 0.83 | 1.01 | |
| Cappuccio a cricchetto | ||||
| 71 | 2600590006 | 1.18 | 1.44 | |
| Vite a testa ovale Torx 4x30 | ||||
| 72 | 2603490027 | 0.83 | 1.01 | |
| Vite a testa ovale Torx 4x30 | ||||
| 73 | 2603490022 | 0.83 | 1.01 | |
| Contatto Intercambiabile | ||||
| 74 | 2601324062 | 1.18 | 1.44 | |
| CONTATTO | ||||
| 75 | 2601099259 | 1.18 | 1.44 | |
| CONTATTO | ||||
| 76 | 2601099260 | 1.70 | 2.07 | |
| Mandrino a chiave | ||||
| 85 | 2608571065 | 33.45 | 40.81 | |
| Cavo di connessione | ||||
| 86 | 2604448331 | 1.18 | 1.44 | |
| Cavo di connessione | ||||
| 87 | 2604448334 | 1.70 | 2.07 | |
| Schermo della lampadina | ||||
| 89 | 1618B00A03 | 2.71 | 3.31 | |
| Adapter geleiderail FSN SA | ||||
| 90 | 1600A001FS | 17.95 | 21.90 | |
| Schermo della lampadina | ||||
| 90 | 1600A001F5 | 2.24 | 2.73 | |
| Clip BHC 18 | ||||
| 95 | 2601329118 | 0.83 | 1.01 | |
| Maniglia ausiliaria M10 | ||||
| 653 | 2602025175 | 12.41 | 15.14 | |
| Maniglia NERO | ||||
| 653/30/1 | 2602025180 | 4.10 | 5.00 | |
| Vite Esagonale M8x45 | ||||
| 653/30/2 | 2911061252 | 1.18 | 1.44 | |
| Fermo di profondità TSF 55 EBQ | ||||
| 655 | 1613001009 | 2.71 | 3.31 | |
| Indotto | ||||
| 803 | 2604011913 | 33.45 | 40.81 | |
| Cavo di alimentazione | ||||
| 805 | 1607000386 | 15.71 | 19.17 | |
| Targhetta | ||||
| 808 | 2601115940 | 1.94 | 2.37 | |
| KIT DI SERVIZIO 115V | ||||
| 810 | 1607000485 | 73.72 | 89.94 | |
| KIT DI SERVIZIO 115V | ||||
| 810 | 1617000525 | 8.45 | 10.31 | |
| Piastra della spazzola | ||||
| 816 | 1614336061 | 13.93 | 16.99 | |
| Mandrino di Perforazione | ||||
| 824 | 2606135941 | 23.75 | 28.98 | |
| Carter del ingranaggio | ||||
| 825 | 2605806883 | 20.42 | 24.91 | |
| Ponte di cuscinetto | ||||
| 843 | 2605700945 | 23.75 | 28.98 | |
| Piastra di guida dell'aria | ||||
| 845 | 2600148011 | 4.10 | 5.00 | |
| Chiave del mandrino | ||||
| 881 | 2607950007 | 5.33 | 6.50 | |
| Set di fissaggio | ||||
| 890 | 2607001305 | 3.31 | 4.04 | |
| Tubo di Grasso 45 ml | ||||
| 895 | 3605430003 | 23.75 | 28.98 | |
