Qui troverai tutte le parti e i disegni disponibili del 'Bosch 3601A48700 ( GSB16RE )'. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Si prega di notare quanto segue quando si ordina:

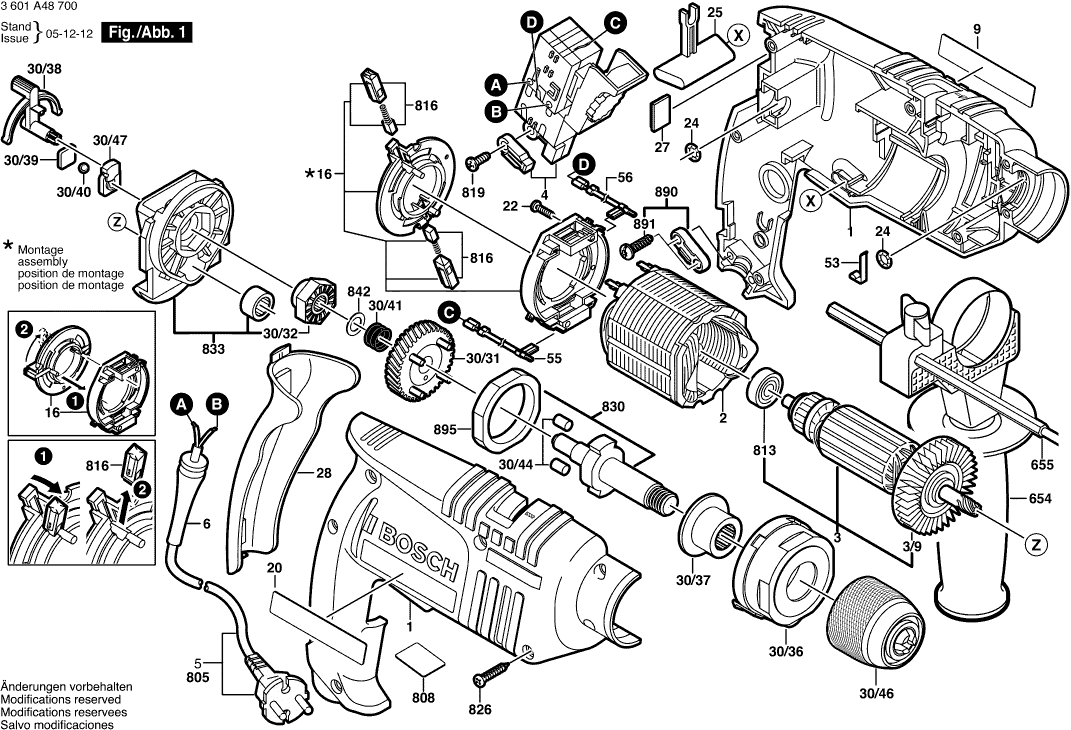

Disegno tecnico del modello Bosch 3601A48700 ( GSB16RE )
Elenco parti di ricambio del modello Bosch 3601A48700 ( GSB16RE )
| Pos. | Descrizione | Prezzo escl. IVA | Prezzo incl. IVA | |
| I prezzi mostrati includono l'IVA | ||||
| Sezione di alloggiamento | ||||
| 1 | 2605104711 | 26.84 | 32.74 | |
| Campo 230V | ||||
| 2 | 2604220689 | 15.71 | 19.17 | |
| Non più disponibile, nessuna sostituzione | ||||
| 3 | 2604011254 | |||
| Ventola Sunon PMD2412PMB1-A | ||||
| 3/9 | 2606610093 | 2.24 | 2.73 | |
| Interruttore | ||||
| 4 | 2607200556 | 23.75 | 28.98 | |
| Cavo di alimentazione | ||||
| 5 | 1607000386 | 15.71 | 19.17 | |
| OCCHIELLO | ||||
| 6 | 2600703017 | 1.94 | 2.37 | |
| Targhetta del produttore GBH 2000 | ||||
| 9 | 2601116655 | 2.71 | 3.31 | |
| Piastra della spazzola | ||||
| 16 | 2604337115 | 11.88 | 14.49 | |
| Piastra di riferimento LATO OMBRA | ||||
| 20 | 2601117427 | 4.10 | 5.00 | |
| Vite per lamiera DIN 7981-ST2,2x9,5-C-H | ||||
| 22 | 2910611002 | 0.83 | 1.01 | |
| Anello O | ||||
| 24 | 1900210000 | 1.18 | 1.44 | |
| Interruttore | ||||
| 25 | 2602098008 | 0.83 | 1.01 | |
| Elemento Di Smorzamento | ||||
| 27 | 2603239024 | 0.83 | 1.01 | |
| Piastra di maniglia | ||||
| 28 | 2608040177 | 4.10 | 5.00 | |
| Conducente | ||||
| 30/31 | 2606320083 | 11.88 | 14.49 | |
| Disco Di Serraggio | ||||
| 30/32 | 2600190078 | 4.10 | 5.00 | |
| Coperchio dell'ingranaggio | ||||
| 30/36 | 2605808084 | 2.71 | 3.31 | |
| Cuscinetto Flangiato | ||||
| 30/37 | 2605805009 | 10.73 | 13.09 | |
| Disco di controllo | ||||
| 30/38 | 2601990027 | 1.18 | 1.44 | |
| Piastra di pressione ISC 240 completa | ||||
| 30/39 | 2601074004 | 0.83 | 1.01 | |
| Palla | ||||
| 30/40 | 1903230009 | 0.83 | 1.01 | |
| Molla compressione | ||||
| 30/41 | 2604616006 | 1.18 | 1.44 | |
| RUOTA | ||||
| 30/44 | 2602329038 | 1.18 | 1.44 | |
| Mandrino senza chiave | ||||
| 30/46 | 1600A028TE | 46.67 | 56.94 | |
| Telaio | ||||
| 30/47 | 2608040120 | 1.94 | 2.37 | |
| Fascia di Contatto | ||||
| 53 | 2601329043 | 1.94 | 2.37 | |
| Cavo isolato in PVC L=95 MM | ||||
| 55 | 1614431025 | 1.94 | 2.37 | |
| Cavo isolato in PVC L=95 MM | ||||
| 56 | 2604448228 | 1.70 | 2.07 | |
| Maniglia ausiliaria M10 | ||||
| 654 | 2602025118 | 11.88 | 14.49 | |
| Fermo di profondità TSF 55 EBQ | ||||
| 655 | 1613001009 | 2.71 | 3.31 | |
| Piastra di tipo HK 85 EB 230V | ||||
| 808 | 2601115232 | 1.18 | 1.44 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 813 | 2600905032 | 4.10 | 5.00 | |
| Non più disponibile, nessuna sostituzione | ||||
| 816 | 2604321946 | |||
| Vite della piastra | ||||
| 819 | 2910611006 | 1.18 | 1.44 | |
| Vite della piastra | ||||
| 826 | 2910611020 | 1.18 | 1.44 | |
| Mandrino di perforazione 1/2" | ||||
| 830 | 2606135931 | 13.93 | 16.99 | |
| Ponte di cuscinetto | ||||
| 833 | 2605807937 | 15.71 | 19.17 | |
| Rondella di compensazione | ||||
| 842 | 2600101047 | 1.18 | 1.44 | |
| Set di fissaggio | ||||
| 890 | 2607001305 | 3.31 | 4.04 | |
| Bullone della Frizione | ||||
| 891 | 2603410046 | 1.70 | 2.07 | |
| Anello di bloccaggio | ||||
| 895 | 2600290044 | 2.24 | 2.73 | |
