Qui troverai tutte le parti e i disegni disponibili di “Bosch 0601632603 ( GSA900PE )”. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

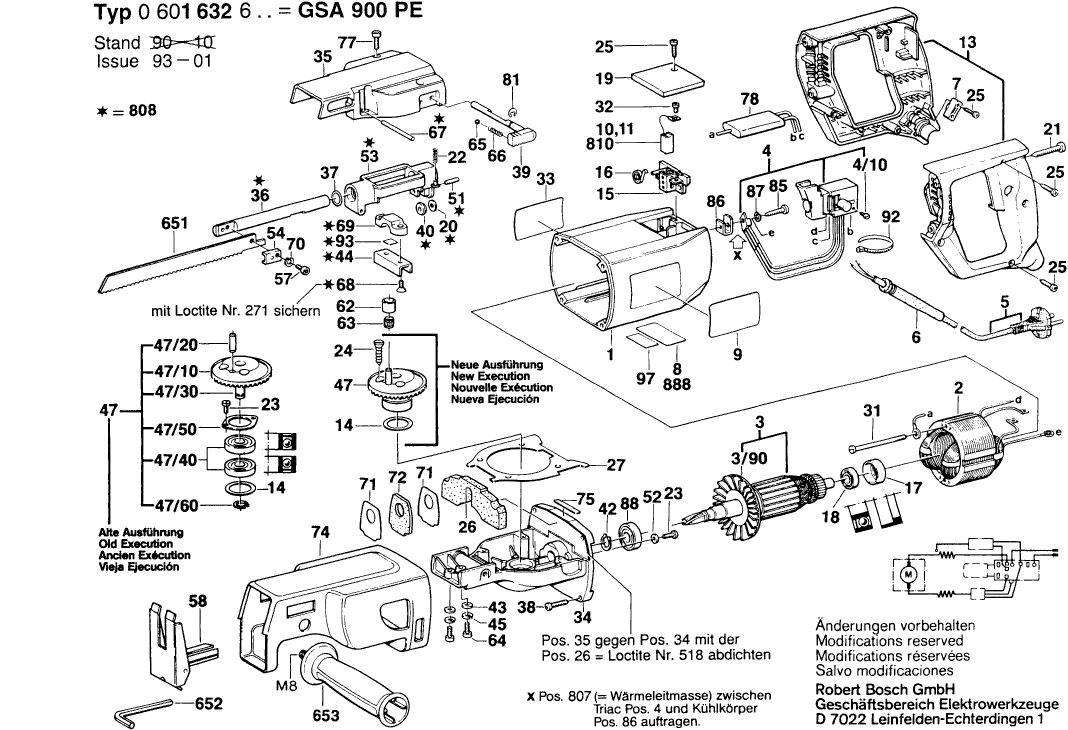

Disegni tecnici di Bosch 0601632603 ( GSA900PE )
Elenco parti di Bosch 0601632603 ( GSA900PE )
| Pos. | Descrizione | Prezzo IVA escl. | Prezzo IVA incl. | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Casa del Motore BLU | ||||
| 1 | 3605108545 | 20.42 | 24.91 | |
| Campo 220V | ||||
| 2 | 3604220540 | 44.82 | 54.68 | |
| Armatura 220V | ||||
| 3 | 3604011553 | 148.65 | 181.35 | |
| Ventola Sunon PMD2412PMB1-A | ||||
| 3/90 | 3606610516 | 4.70 | 5.73 | |
| Non più disponibile, nessuna sostituzione | ||||
| 4 | 3607200516 | |||
| Cavo di alimentazione | ||||
| 5 | 1607000386 | 15.71 | 19.17 | |
| OCCHIELLO | ||||
| 6 | 3600707503 | 2.71 | 3.31 | |
| Morsetto del cavo | ||||
| 7 | 2601035001 | 1.18 | 1.44 | |
| Targhetta del produttore GBH 2000 | ||||
| 9 | 2610907117 | 2.71 | 3.31 | |
| Maniglia TSC 55 | ||||
| 13 | 3605133524 | 18.19 | 22.19 | |
| Rondella di regolazione 0,4 MM DI SPESSORE | ||||
| 14 | 3600102502 | 1.94 | 2.37 | |
| PORTA-SPAZZOLA | ||||
| 15 | 1604336017 | 5.83 | 7.11 | |
| Molla a spirale AGC 18 | ||||
| 16 | 1604652006 | 1.18 | 1.44 | |
| Non più disponibile, nessuna sostituzione | ||||
| 17 | 3600206501 | |||
| CUSCINETTO A SFERE OSC 18 | ||||
| 18 | 3600900503 | 9.53 | 11.63 | |
| Coperchio di tenuta NERO | ||||
| 19 | 3605500560 | 1.94 | 2.37 | |
| Rondella di compensazione | ||||
| 20 | 3600100521 | 1.94 | 2.37 | |
| Vite per lamiera DIN 7981 ST4,8x22-C-H | ||||
| 21 | 2910611035 | 0.83 | 1.01 | |
| Molla compressione | ||||
| 22 | 3604625501 | 1.94 | 2.37 | |
| Vite formante a filettatura M6x25 MM | ||||
| 23 | 2914435049 | 1.18 | 1.44 | |
| Vite formante a filettatura M6x25 MM | ||||
| 24 | 2914435049 | 1.18 | 1.44 | |
| Vite filettante DIN 7981-ST 3,9x16-C-H | ||||
| 25 | 2910611419 | 0.83 | 1.01 | |
| Sigillo | ||||
| 26 | 3601016508 | 2.24 | 2.73 | |
| Piastra di tenuta | ||||
| 27 | 3601016506 | 1.94 | 2.37 | |
| Vite della piastra | ||||
| 31 | 1613435009 | 1.18 | 1.44 | |
| Vite di grasso AW 10 3x25 | ||||
| 32 | 2910951118 | 1.18 | 1.44 | |
| Piastra di Riferimento | ||||
| 33 | 2610907118 | 2.71 | 3.31 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 34 | 3605806545 | |||
| Coperchio dell'ingranaggio | ||||
| 35 | 3605500555 | 33.45 | 40.81 | |
| Tirante DF 700 | ||||
| 36 | 3603080501 | 23.75 | 28.98 | |
| Anello O | ||||
| 37 | 3600210504 | 1.94 | 2.37 | |
| Vite a testa ovale Torx 4x30 | ||||
| 38 | 2914201529 | 0.83 | 1.01 | |
| Leva di Controllo | ||||
| 39 | 3602026500 | 6.54 | 7.98 | |
| RUOTA | ||||
| 40 | 3606625546 | 5.83 | 7.11 | |
| Anello di bloccaggio | ||||
| 42 | 3600118501 | 4.10 | 5.00 | |
| Rondella piana | ||||
| 43 | 2916011013 | 0.83 | 1.01 | |
| Non più disponibile, nessuna sostituzione | ||||
| 44 | 3601321534 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 45 | 2916690005 | |||
| Set di pezzi | ||||
| 47 | 3606100518 | 148.65 | 181.35 | |
| Spina del cuscinetto | ||||
| 51 | 3603024501 | 3.31 | 4.04 | |
| Rondella piana DIN 7349-4,3-ST | ||||
| 52 | 2916201002 | 1.18 | 1.44 | |
| BLOCCO CUSCINETTO | ||||
| 53 | 2610911055 | 44.82 | 54.68 | |
| Non più disponibile, nessuna sostituzione | ||||
| 54 | 3600690504 | |||
| Vite a brugola | ||||
| 57 | 2910405154 | 0.83 | 1.01 | |
| Non più disponibile, nessuna sostituzione | ||||
| 58 | 3608000501 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 62 | 3606625547 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 63 | 3600917500 | |||
| Vite a brugola DIN 7984-M6x16-8.8 | ||||
| 64 | 2910131197 | 1.18 | 1.44 | |
| Pallina Ø 4 MM | ||||
| 65 | 3603230500 | 1.94 | 2.37 | |
| Molla compressione | ||||
| 66 | 3604610503 | 1.94 | 2.37 | |
| Asse oscillante | ||||
| 67 | 3603024502 | 1.94 | 2.37 | |
| Non più disponibile, nessuna sostituzione | ||||
| 68 | 3603421519 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 69 | 3608040507 | |||
| Rondella elastica | ||||
| 70 | 2916683006 | 1.18 | 1.44 | |
| Protezione contro la polvere | ||||
| 71 | 3605510539 | 1.94 | 2.37 | |
| Scala graduata FSK 670 | ||||
| 72 | 3601005504 | 1.94 | 2.37 | |
| Custodia isolante | ||||
| 74 | 3605510531 | 12.41 | 15.14 | |
| Vite formante a filettatura M6x25 MM | ||||
| 77 | 3603410505 | 1.18 | 1.44 | |
| Filtro di interferenza TURBO II R1 ET-BG | ||||
| 78 | 3607328508 | 20.42 | 24.91 | |
| Anello di bloccaggio | ||||
| 81 | 3600149500 | 1.94 | 2.37 | |
| Vite a formare il filo. Vite Ø 3,5x20 MM | ||||
| 85 | 3603415561 | 1.94 | 2.37 | |
| Dissipatore di calore DUO 110 | ||||
| 86 | 3605715500 | 2.24 | 2.73 | |
| Rondella di bloccaggio DIN 433-5,3-ST | ||||
| 87 | 3600151505 | 1.94 | 2.37 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 88 | 1600905007 | 8.45 | 10.31 | |
| Frizione dell'utensile | ||||
| 92 | 3604736500 | 1.18 | 1.44 | |
| Rondella di regolazione 0,4 MM DI SPESSORE | ||||
| 93 | 3600102504 | 0.83 | 1.01 | |
| Non più disponibile, nessuna sostituzione | ||||
| 97 | 1601110265 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 651 | 2608650617 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 652 | 3607000556 | |||
| Maniglia ausiliaria M8x20 MM NERO | ||||
| 653 | 3602025500 | 13.93 | 16.99 | |
| Composto di conduzione termica | ||||
| 807 | 3609391500 | 60.65 | 73.99 | |
| Set di pezzi | ||||
| 808 | 3607000549 | 113.29 | 138.21 | |
| KIT DI SERVIZIO 115V | ||||
| 810 | 1607014126 | 12.41 | 15.14 | |
| Targhetta | ||||
| 888 | 160111A3H3 | 1.94 | 2.37 | |
