Qui troverai tutte le parti e i disegni disponibili del 'Bosch 3601FC0020 ( GSA185-LI )'. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Si prega di notare quanto segue quando si ordina:

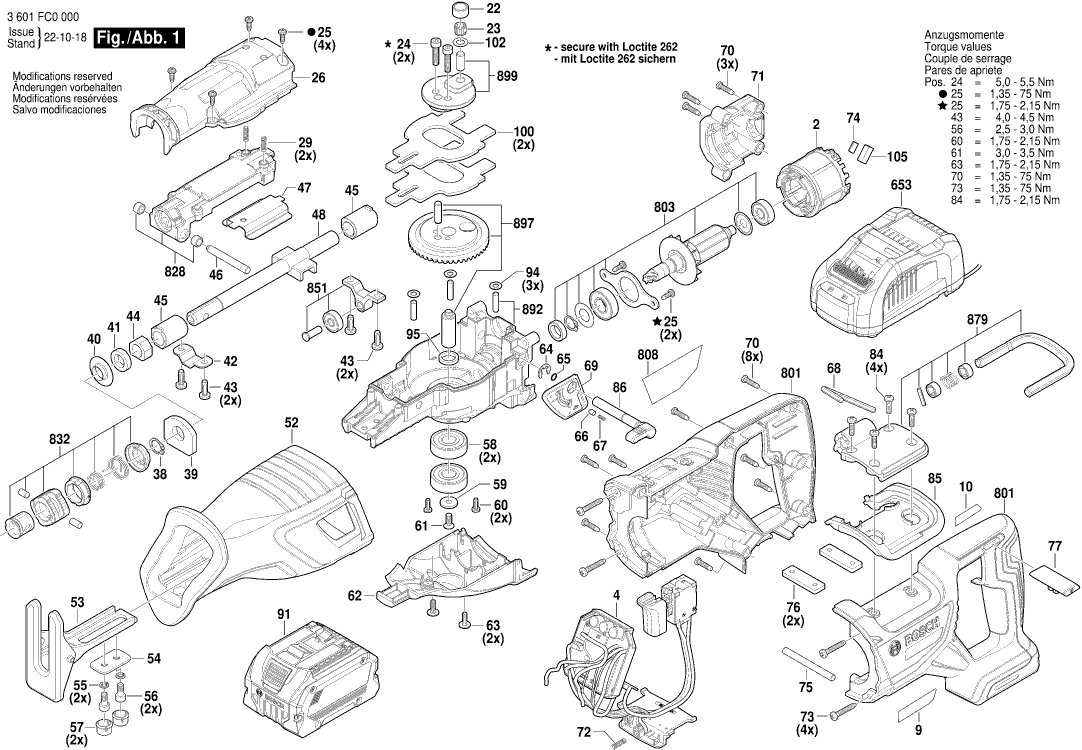

Disegno tecnico del modello Bosch 3601FC0020 ( GSA185-LI )
Elenco parti di ricambio del modello Bosch 3601FC0020 ( GSA185-LI )
| Pos. | Descrizione | Prezzo escl. IVA | Prezzo incl. IVA | |
| I prezzi mostrati includono l'IVA | ||||
| STATORE | ||||
| 2 | 1619PB7516 | 15.71 | 19.17 | |
| Modulo elettronico | ||||
| 4 | 1619PB7518 | 101.94 | 124.37 | |
| Etichetta | ||||
| 9 | 1619PB9245 | 1.18 | 1.44 | |
| Etichetta | ||||
| 10 | 1619PB9258 | 1.18 | 1.44 | |
| Tamburo a rullo | ||||
| 22 | 1619PB7526 | 1.94 | 2.37 | |
| Manicotto ad ago AGC 18 | ||||
| 23 | 1619PB7527 | 2.24 | 2.73 | |
| Vite a brugola | ||||
| 24 | 1619PB7528 | 0.83 | 1.01 | |
| VITE C M4X35 | ||||
| 25 | 1619PB7529 | 0.83 | 1.01 | |
| Coperchio dell'ingranaggio | ||||
| 26 | 1619PB7530 | 4.10 | 5.00 | |
| Molla compressione | ||||
| 29 | 1619PB7533 | 0.83 | 1.01 | |
| Anello di arresto | ||||
| 38 | 1619PB7542 | 0.83 | 1.01 | |
| Anello di tenuta | ||||
| 39 | 1619PB7543 | 1.70 | 2.07 | |
| Flangia OS 400 EQ | ||||
| 40 | 1619PB7544 | 0.83 | 1.01 | |
| Anello di tenuta in feltro | ||||
| 41 | 1619PB7545 | 0.83 | 1.01 | |
| Piastra di tensione | ||||
| 42 | 1619PB7546 | 1.70 | 2.07 | |
| VITE C M4X35 | ||||
| 43 | 1619PB7547 | 0.83 | 1.01 | |
| Anello di tenuta | ||||
| 44 | 1619PB7548 | 1.18 | 1.44 | |
| Manicotto guida | ||||
| 45 | 1619PB7549 | 2.24 | 2.73 | |
| Perno della spina | ||||
| 46 | 1619PB7550 | 1.70 | 2.07 | |
| Piastra di allineamento | ||||
| 47 | 1619PB7551 | 1.70 | 2.07 | |
| Stantuffo | ||||
| 48 | 1619PB7552 | 33.45 | 40.81 | |
| Manicotto di retenzione | ||||
| 52 | 1619PB7556 | 13.93 | 16.99 | |
| PIASTRA DI BASE CPL USA | ||||
| 53 | 1619PB7557 | 11.88 | 14.49 | |
| Blocco di serraggio | ||||
| 54 | 1619PB7558 | 1.18 | 1.44 | |
| Rondella elastica Ø27,5x38,4 MM | ||||
| 55 | 1619PB7559 | 0.83 | 1.01 | |
| Vite a brugola | ||||
| 56 | 1619PB7560 | 0.83 | 1.01 | |
| Copertura TURBO II | ||||
| 57 | 1619PB7561 | 1.18 | 1.44 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 58 | 1619PB7562 | 5.33 | 6.50 | |
| Rondella piana | ||||
| 59 | 1619PB7563 | 0.83 | 1.01 | |
| Vite a brugola | ||||
| 60 | 1619PB7564 | 0.83 | 1.01 | |
| Vite a testa svasata VN-HK 85 M5x10 | ||||
| 61 | 1619PB7565 | 0.83 | 1.01 | |
| PIATTO AD ANGOLO | ||||
| 62 | 1619PB7566 | 4.10 | 5.00 | |
| Vite della piastra | ||||
| 63 | 1619PB7567 | 0.83 | 1.01 | |
| Anello di arresto | ||||
| 64 | 1619PB7568 | 0.83 | 1.01 | |
| Anello O | ||||
| 65 | 1619PB7569 | 0.83 | 1.01 | |
| Tappo | ||||
| 66 | 1619PB7570 | 0.83 | 1.01 | |
| Molla | ||||
| 67 | 1619PB7571 | 0.83 | 1.01 | |
| Chiave a brugola | ||||
| 68 | 1619PB7572 | 1.70 | 2.07 | |
| Piastra indicatore | ||||
| 69 | 1619PB7573 | 2.24 | 2.73 | |
| Vite della piastra | ||||
| 70 | 1619PB7574 | 0.83 | 1.01 | |
| Copertura del motore | ||||
| 71 | 1619PB7575 | 3.31 | 4.04 | |
| Molla | ||||
| 72 | 1619PB7576 | 0.83 | 1.01 | |
| Vite della piastra | ||||
| 73 | 1619PB7577 | 0.83 | 1.01 | |
| Non più disponibile, nessuna sostituzione | ||||
| 74 | 1619PB7578 | |||
| Spinotto del pistone | ||||
| 75 | 1619PB7579 | 1.18 | 1.44 | |
| Piastra di Connessione | ||||
| 76 | 1619PB7580 | 1.94 | 2.37 | |
| Leva di bloccaggio | ||||
| 77 | 1619PB7581 | 1.18 | 1.44 | |
| Bullone della Frizione | ||||
| 84 | 1619PB7588 | 0.83 | 1.01 | |
| PIASTRA DI BASE CPL USA | ||||
| 85 | 1619PB7589 | 1.70 | 2.07 | |
| Ruota di regolazione KS 60 | ||||
| 86 | 1619PB7590 | 4.70 | 5.73 | |
| Pacco Batteria | ||||
| 91 | 1607A350AT | 209.26 | 255.30 | |
| Pacco Batteria n 5S2P | ||||
| 91 | 1607A350LR | 168.86 | 206.01 | |
| Rondella piana | ||||
| 95 | 1619PB7599 | 1.18 | 1.44 | |
| Pesi di bilanciamento | ||||
| 100 | 1619PB7604 | 8.45 | 10.31 | |
| Rondella piana | ||||
| 102 | 1619PB7606 | 0.83 | 1.01 | |
| Tappo di Gomma | ||||
| 105 | 1619PB8776 | 0.83 | 1.01 | |
| Caricabatterie UK | ||||
| 653 | 2607225921 | 101.94 | 124.37 | |
| Assemblea dell'alloggiamento | ||||
| 801 | 1619PB7609 | 23.75 | 28.98 | |
| Assemblaggio dell'Indotto 230V | ||||
| 803 | 1619PB7610 | 73.72 | 89.94 | |
| Targhetta | ||||
| 808 | 1619PB9261 | 1.94 | 2.37 | |
| Montaggio pendolare | ||||
| 828 | 1619PB7611 | 13.93 | 16.99 | |
| Frizione dell'utensile | ||||
| 832 | 1619PB7612 | 26.84 | 32.74 | |
| Set di cuscinetti | ||||
| 851 | 1619PB7613 | 10.73 | 13.09 | |
| Gancio di Montaggio | ||||
| 879 | 1619PB7614 | 8.45 | 10.31 | |
| Carter del ingranaggio | ||||
| 892 | 1619PB7615 | 23.75 | 28.98 | |
| Set di Ingranaggi Conici | ||||
| 897 | 1619PB7616 | 23.75 | 28.98 | |
| Unità Eccentrica | ||||
| 899 | 1619PB7617 | 8.45 | 10.31 | |
