Qui troverai tutte le parti e i disegni disponibili di “Bosch 3601F4G000 ( GSA18VE )”. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

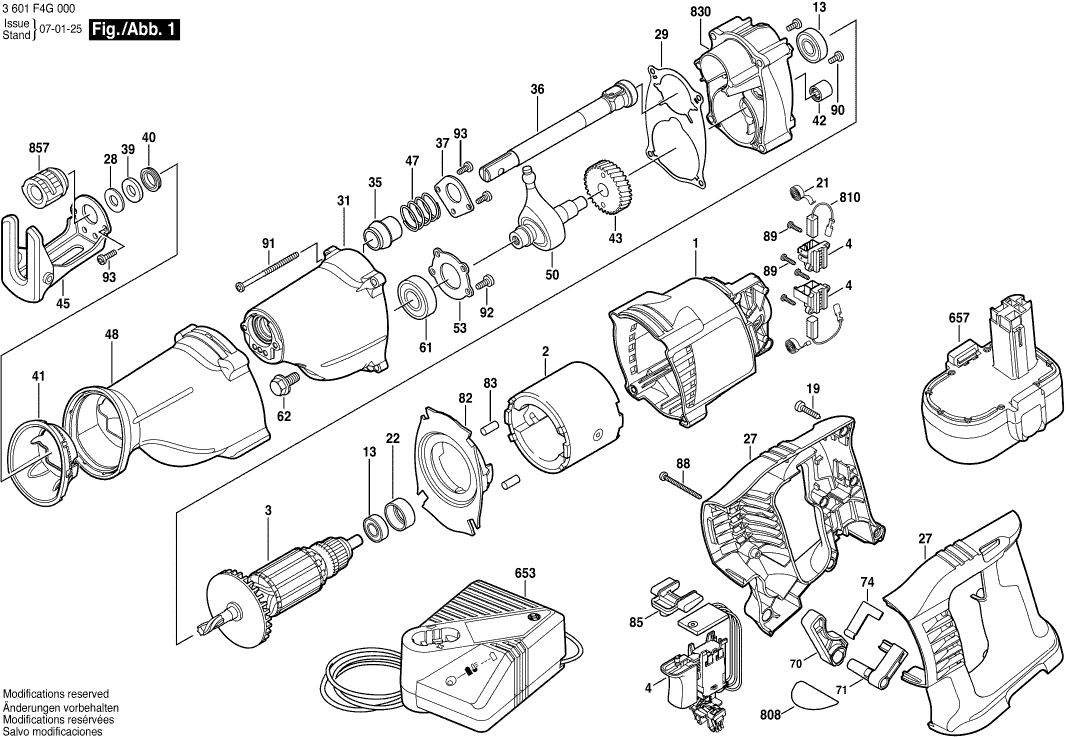

Disegni tecnici di Bosch 3601F4G000 ( GSA18VE )
Elenco parti di Bosch 3601F4G000 ( GSA18VE )
| Pos. | Descrizione | Prezzo IVA escl. | Prezzo IVA incl. | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Custodia del motore | ||||
| 1 | 1619P14654 | 13.93 | 16.99 | |
| Custodia del polo 14,4-24V | ||||
| 2 | 2610942109 | 18.19 | 22.19 | |
| Indotto | ||||
| 3 | 1619P01903 | 49.56 | 60.46 | |
| Montaggio dell'interruttore | ||||
| 4 | 2610943193 | 26.84 | 32.74 | |
| CUSCINETTO A SFERA | ||||
| 13 | 1619P01511 | 5.33 | 6.50 | |
| VITE C M4X35 | ||||
| 19 | 2610315386 | 1.18 | 1.44 | |
| Molla a spirale AGC 18 | ||||
| 21 | 1619P14306 | 2.71 | 3.31 | |
| Anello di gomma 10 MM DI LARGHEZZA | ||||
| 22 | 1619P01127 | 0.83 | 1.01 | |
| Set di maniglie | ||||
| 27 | 2610934994 | 13.93 | 16.99 | |
| Rondella protettiva | ||||
| 28 | 2610908804 | 1.94 | 2.37 | |
| Piastra di tenuta | ||||
| 29 | 2610934995 | 2.71 | 3.31 | |
| Carcasa Frontale | ||||
| 31 | 2610935103 | 15.71 | 19.17 | |
| Boccola in Metallo Sinterizzato | ||||
| 35 | 2610934999 | 4.10 | 5.00 | |
| Montaggio Mandrino | ||||
| 36 | 2610944393 | 26.84 | 32.74 | |
| Piastra di retenzione della molla | ||||
| 37 | 2610935431 | 1.70 | 2.07 | |
| Rondella in feltro D 20/14 2mm | ||||
| 39 | 2610030004 | 1.70 | 2.07 | |
| Sigillo dell'albero | ||||
| 40 | 2610995815 | 7.58 | 9.25 | |
| Colletto in plastica | ||||
| 41 | 2610935004 | 1.94 | 2.37 | |
| Guscio del cuscinetto | ||||
| 42 | 2610908698 | 5.83 | 7.11 | |
| INGRANAGGIO | ||||
| 43 | 2610908802 | 10.73 | 13.09 | |
| Piede di supporto | ||||
| 45 | 2610935005 | 6.54 | 7.98 | |
| Molla compressione | ||||
| 47 | 2610937437 | 1.70 | 2.07 | |
| MANICOTTO ISOLANTE | ||||
| 48 | 2610935008 | 15.71 | 19.17 | |
| Piastra oscillante | ||||
| 50 | 2610935009 | 60.65 | 73.99 | |
| Piastra di Ritenzione | ||||
| 53 | 2610935010 | 1.70 | 2.07 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 61 | 1900905162 | 13.93 | 16.99 | |
| Boccola | ||||
| 62 | 2610918051 | 1.18 | 1.44 | |
| GANCIO | ||||
| 70 | 2610935011 | 2.24 | 2.73 | |
| Pezzo del cuscinetto | ||||
| 71 | 2610935012 | 1.70 | 2.07 | |
| Molla a Balia | ||||
| 74 | 2610935013 | 0.83 | 1.01 | |
| Piastra di deviazione | ||||
| 82 | 2610935014 | 5.33 | 6.50 | |
| Scorrimento di arresto | ||||
| 85 | 2610935015 | 1.94 | 2.37 | |
| VITE C M4X35 | ||||
| 88 | 1619P01446 | 0.83 | 1.01 | |
| Vite a testa ovale Torx 4x30 | ||||
| 89 | 1619P06252 | 1.18 | 1.44 | |
| Vite formante a filettatura M6x25 MM | ||||
| 90 | 1603435068 | 1.18 | 1.44 | |
| VITE C M4X35 | ||||
| 91 | 1619P01932 | 0.83 | 1.01 | |
| VITE C M4X35 | ||||
| 92 | 1619P01447 | 0.83 | 1.01 | |
| VITE C M4X35 | ||||
| 93 | 1619P01931 | 0.83 | 1.01 | |
| Caricabatterie Veloce CN GAL 1230 CV 220/12 V | ||||
| 653 | 2607225027 | 113.29 | 138.21 | |
| Pacco Batteria Inseribile 18V, 2,6Ah, NiMH, HD | ||||
| 657 | 2607335687 | 233.78 | 285.21 | |
| Targhetta | ||||
| 808 | 1619P02644 | 1.94 | 2.37 | |
| KIT DI SERVIZIO 115V | ||||
| 810 | 2610943623 | 9.53 | 11.63 | |
| Piastra di Supporto | ||||
| 830 | 2610944922 | 20.42 | 24.91 | |
| Frizione dell'utensile | ||||
| 857 | 2610920684 | 18.19 | 22.19 | |
| Paracolpi in gomma | ||||
| 883 | 3602391503 | 1.70 | 2.07 | |
