Qui troverai tutte le parti e i disegni disponibili del 'Bosch 3601F4E200 ( GSA1300PCE )'. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Si prega di notare quanto segue quando si ordina:

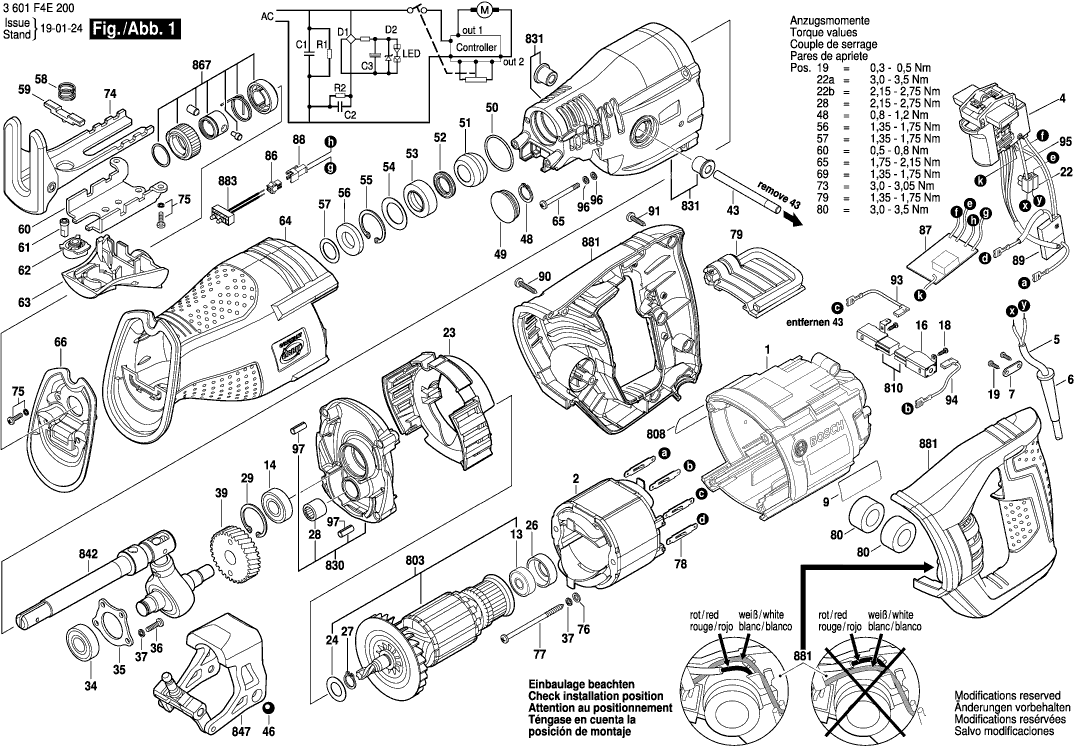

Disegno tecnico del modello Bosch 3601F4E200 ( GSA1300PCE )
Elenco parti di ricambio del modello Bosch 3601F4E200 ( GSA1300PCE )
| Pos. | Descrizione | Prezzo escl. IVA | Prezzo incl. IVA | |
| I prezzi mostrati includono l'IVA | ||||
| Custodia del motore | ||||
| 1 | 2610013221 | 13.93 | 16.99 | |
| STATORE | ||||
| 2 | 2610015551 | 40.61 | 49.54 | |
| Interruttore on-off | ||||
| 4 | 2610013493 | 20.42 | 24.91 | |
| Cavo di alimentazione | ||||
| 5 | 2610015553 | 26.84 | 32.74 | |
| Guida cavo | ||||
| 6 | 2610956866 | 1.70 | 2.07 | |
| Staffa di serraggio | ||||
| 7 | 2610010008 | 0.83 | 1.01 | |
| Targhetta del produttore GBH 2000 | ||||
| 9 | 2610016826 | 1.94 | 2.37 | |
| CUSCINETTO A SFERA | ||||
| 13 | 2610010004 | 5.83 | 7.11 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 14 | 2610956889 | 5.83 | 7.11 | |
| PORTA-SPAZZOLA | ||||
| 16 | 2610956874 | 1.94 | 2.37 | |
| Vite formante a filettatura M6x25 MM | ||||
| 18 | 2610010013 | 0.83 | 1.01 | |
| Vite della piastra | ||||
| 19 | 2610956867 | 0.83 | 1.01 | |
| Morsettiere | ||||
| 22 | 2610956870 | 1.94 | 2.37 | |
| Parete acustica | ||||
| 23 | 2610013223 | 6.54 | 7.98 | |
| Disco | ||||
| 24 | 2610010000 | 0.83 | 1.01 | |
| Manicotto del cuscinetto | ||||
| 26 | 2610013249 | 0.83 | 1.01 | |
| Clip di ritenzione | ||||
| 27 | 2610010001 | 0.83 | 1.01 | |
| CUSCINETTO A RULLINI | ||||
| 28 | 2610009997 | 4.70 | 5.73 | |
| Clip di ritenzione | ||||
| 29 | 2610009995 | 0.83 | 1.01 | |
| CUSCINETTO A SFERA | ||||
| 34 | 2610009986 | 6.54 | 7.98 | |
| Piastra di Ritenzione | ||||
| 35 | 2610009987 | 1.94 | 2.37 | |
| Vite formante a filettatura M6x25 MM | ||||
| 36 | 2610009988 | 0.83 | 1.01 | |
| Rondella elastica Ø27,5x38,4 MM | ||||
| 37 | 1619P04820 | 0.83 | 1.01 | |
| TRASMISSIONE SA | ||||
| 39 | 2610009994 | 11.88 | 14.49 | |
| Spina Cilindrica | ||||
| 43 | 2610013237 | 1.70 | 2.07 | |
| palla di acciaio | ||||
| 46 | 2610013240 | 0.83 | 1.01 | |
| Clip di ritenzione | ||||
| 48 | 2610009983 | 1.70 | 2.07 | |
| COPERTURA | ||||
| 49 | 2610009982 | 1.18 | 1.44 | |
| Anello O | ||||
| 50 | 2610009981 | 0.83 | 1.01 | |
| CUSCINETTO | ||||
| 51 | 2610009980 | 7.58 | 9.25 | |
| Anello di tenuta | ||||
| 52 | 2610009979 | 10.73 | 13.09 | |
| Boccola in Metallo Sinterizzato | ||||
| 53 | 2610009978 | 2.71 | 3.31 | |
| Rondella elastica Ø27,5x38,4 MM | ||||
| 54 | 2610009976 | 1.70 | 2.07 | |
| Clip di ritenzione | ||||
| 55 | 2610009975 | 0.83 | 1.01 | |
| Rondella in feltro D 20/14 2mm | ||||
| 56 | 2610009974 | 0.83 | 1.01 | |
| Disco | ||||
| 57 | 2610009973 | 0.83 | 1.01 | |
| Molla compressione | ||||
| 58 | 2610010016 | 0.83 | 1.01 | |
| ANELLO DI FISSAGGIO D38X1,75 | ||||
| 59 | 2610009989 | 2.24 | 2.73 | |
| PIASTRA DI SUPPORTO | ||||
| 60 | 2610009962 | 2.24 | 2.73 | |
| BULLONE DI REGOLAZIONE | ||||
| 61 | 2610013232 | 1.18 | 1.44 | |
| Pulsante | ||||
| 62 | 2610013233 | 0.83 | 1.01 | |
| Coperchio del alloggiamento VERDE | ||||
| 63 | 2610013234 | 1.70 | 2.07 | |
| MANICOTTO ISOLANTE | ||||
| 64 | 2610010032 | 18.19 | 22.19 | |
| Vite formante a filettatura M6x25 MM | ||||
| 65 | 2610013498 | 1.94 | 2.37 | |
| Piastra di copertura | ||||
| 66 | 2610015554 | 2.71 | 3.31 | |
| Piede di supporto | ||||
| 74 | 2610010015 | 18.19 | 22.19 | |
| VITE C M4X35 | ||||
| 75 | 2610010036 | 0.83 | 1.01 | |
| Anello di bloccaggio | ||||
| 76 | 2610010025 | 0.83 | 1.01 | |
| Vite formante a filettatura M6x25 MM | ||||
| 77 | 2610010006 | 0.83 | 1.01 | |
| FERMAGLIO PER CAVO | ||||
| 78 | 2610956878 | 1.70 | 2.07 | |
| Asola di sospensione | ||||
| 79 | 2610015555 | 8.45 | 10.31 | |
| Boccola Distanziatrice | ||||
| 80 | 2610013242 | 1.18 | 1.44 | |
| Receptacolo | ||||
| 86 | 1619P04831 | 1.18 | 1.44 | |
| Unità Interruttore | ||||
| 87 | 2610015627 | 10.73 | 13.09 | |
| Connettore | ||||
| 88 | 2610015628 | 0.83 | 1.01 | |
| Modulo elettronico | ||||
| 89 | 2610015630 | 29.75 | 36.30 | |
| Vite della piastra | ||||
| 90 | 2610956864 | 1.70 | 2.07 | |
| Vite della piastra | ||||
| 91 | 2610956865 | 1.70 | 2.07 | |
| Cavo di giunzione MX 1200/2 E EF | ||||
| 93 | 2610014645 | 0.83 | 1.01 | |
| Cavo di giunzione MX 1200/2 E EF | ||||
| 94 | 2610014646 | 0.83 | 1.01 | |
| Cavo di giunzione MX 1200/2 E EF | ||||
| 95 | 2610015549 | 2.71 | 3.31 | |
| Rondella elastica Ø27,5x38,4 MM | ||||
| 96 | 2610015548 | 0.83 | 1.01 | |
| Spinotto diviso | ||||
| 97 | 2610021275 | 1.18 | 1.44 | |
| Set di armature | ||||
| 803 | 2610015637 | 67.25 | 82.04 | |
| Targhetta | ||||
| 808 | 1619PB0989 | 1.94 | 2.37 | |
| KIT DI SERVIZIO 115V | ||||
| 810 | 2610013260 | 10.73 | 13.09 | |
| Ponte di cuscinetto | ||||
| 830 | 2610013244 | 18.19 | 22.19 | |
| Carcasa Frontale | ||||
| 831 | 2610013248 | 44.82 | 54.68 | |
| Montaggio Mandrino | ||||
| 842 | 2610013227 | 81.47 | 99.39 | |
| Contrappeso | ||||
| 847 | 2610013246 | 49.56 | 60.46 | |
| Porta Lama | ||||
| 867 | 2610010029 | 18.19 | 22.19 | |
| Set di maniglie | ||||
| 881 | 2610013245 | 15.71 | 19.17 | |
| Assemblaggio Elettronico | ||||
| 883 | 2610015638 | 9.53 | 11.63 | |
