Qui troverai tutte le parti e i disegni disponibili di “Bosch 3601F4C800 (GSA1100E)”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da 5 a 10 giorni lavorativi. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

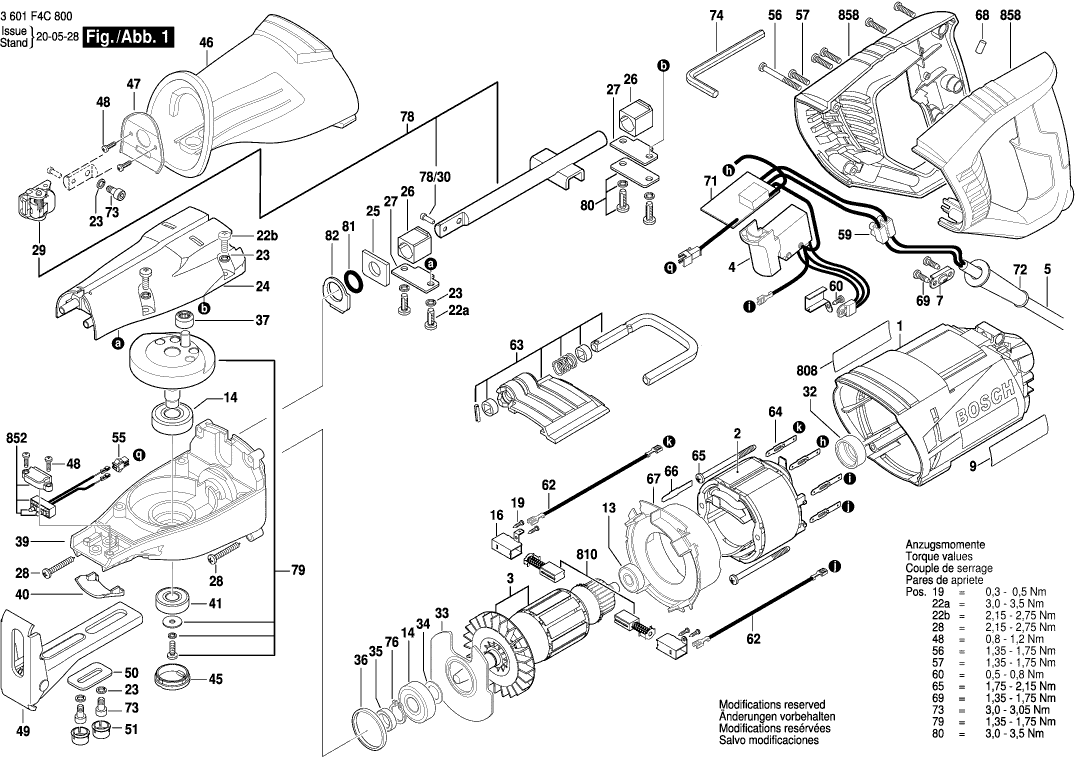

Disegni tecnici di Bosch 3601F4C800 (GSA1100E)
Elenco parti di Bosch 3601F4C800 (GSA1100E)
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Alloggiamento | ||||
| 1 | 2610956877 | 18.94 | 23.11 | |
| STATORE | ||||
| 2 | 2610956919 | 21.30 | 25.99 | |
| Rotore 230V | ||||
| 3 | 2610956920 | 43.12 | 52.61 | |
| Interruttore | ||||
| 4 | 1619P05670 | 34.82 | 42.48 | |
| Cavo di alimentazione | ||||
| 5 | 2610015553 | 31.42 | 38.33 | |
| Morsetto del cavo | ||||
| 7 | 2610956868 | 1.00 | 1.22 | |
| Targhetta del produttore GBH 2000 | ||||
| 9 | 1619P05667 | 1.49 | 1.82 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 13 | 2610956882 | 5.81 | 7.09 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 14 | 2610956893 | 8.35 | 10.19 | |
| PORTA-SPAZZOLA | ||||
| 16 | 2610956874 | 2.40 | 2.93 | |
| Vite della piastra | ||||
| 19 | 2610956902 | 1.00 | 1.22 | |
| Vite per lamiera B4,8x107,5 MM | ||||
| 22 | 2610956894 | 1.00 | 1.22 | |
| Rondella elastica Ø27,5x38,4 MM | ||||
| 23 | 1619P04820 | 1.00 | 1.22 | |
| Coperchio del ingranaggio | ||||
| 24 | 1619PA1480 | 11.37 | 13.87 | |
| Guarnizione in feltro | ||||
| 25 | 1619P04821 | 1.49 | 1.82 | |
| MANICOTTO ESATRICO | ||||
| 26 | 2610956896 | 6.73 | 8.21 | |
| Piastra di tenuta | ||||
| 27 | 2610956895 | 2.08 | 2.54 | |
| Vite per lamiera B4,8x107,5 MM | ||||
| 28 | 2610956899 | 1.49 | 1.82 | |
| Porta Lama | ||||
| 29 | 1619PA4168 | 14.94 | 18.23 | |
| Portacuscinetto | ||||
| 32 | 2610956881 | 1.00 | 1.22 | |
| Piastra di tenuta | ||||
| 33 | 2610956887 | 6.73 | 8.21 | |
| Disco | ||||
| 34 | 2610956884 | 1.00 | 1.22 | |
| CUSCINETTO | ||||
| 35 | 2610956886 | 1.00 | 1.22 | |
| Anello di gomma 10 MM DI LARGHEZZA | ||||
| 36 | 2610956885 | 1.49 | 1.82 | |
| CUSCINETTO A RULLINI | ||||
| 37 | 1619P04823 | 9.67 | 11.80 | |
| Coperchio dell'ingranaggio | ||||
| 39 | 2610956890 | 18.94 | 23.11 | |
| PIASTRA DI SUPPORTO | ||||
| 40 | 1619P04824 | 2.86 | 3.49 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 41 | 2610956889 | 7.46 | 9.10 | |
| Copertura TURBO II | ||||
| 45 | 2610956888 | 1.00 | 1.22 | |
| MANICOTTO ISOLANTE | ||||
| 46 | 2610956901 | 18.94 | 23.11 | |
| PIASTRA DI FERMO | ||||
| 47 | 1619P04826 | 2.08 | 2.54 | |
| Vite per lamiera B4,8x107,5 MM | ||||
| 48 | 1619P04827 | 1.00 | 1.22 | |
| Piede di supporto | ||||
| 49 | 2610956898 | 10.68 | 13.03 | |
| Morsetto di fissaggio | ||||
| 50 | 1619P04828 | 2.40 | 2.93 | |
| Copertura TURBO II | ||||
| 51 | 2610956900 | 2.08 | 2.54 | |
| Receptacolo | ||||
| 55 | 1619P04831 | 1.49 | 1.82 | |
| Vite della piastra | ||||
| 56 | 2610956864 | 2.08 | 2.54 | |
| Vite della piastra | ||||
| 57 | 2610956865 | 2.08 | 2.54 | |
| Morsettiere | ||||
| 59 | 2610956870 | 2.40 | 2.93 | |
| VITE C M4X35 | ||||
| 60 | 2610956869 | 1.00 | 1.22 | |
| Cavo di giunzione MX 1200/2 E EF | ||||
| 62 | 1619P04840 | 2.86 | 3.49 | |
| GANCIO | ||||
| 63 | 2610956907 | 9.67 | 11.80 | |
| FERMAGLIO PER CAVO | ||||
| 64 | 2610956878 | 2.08 | 2.54 | |
| Vite della piastra | ||||
| 65 | 1619P04833 | 2.08 | 2.54 | |
| Terminale a lamella | ||||
| 66 | 1619P04834 | 1.49 | 1.82 | |
| Anello deflettore d'aria | ||||
| 67 | 2610956880 | 3.44 | 4.20 | |
| Gomma | ||||
| 68 | 1619P04835 | 1.00 | 1.22 | |
| Vite della piastra | ||||
| 69 | 2610956867 | 1.00 | 1.22 | |
| PCB | ||||
| 71 | 2610956916 | 5.81 | 7.09 | |
| Guida cavo | ||||
| 72 | 2610956866 | 2.08 | 2.54 | |
| Vite a brugola | ||||
| 73 | 1619P05408 | 2.40 | 2.93 | |
| Chiave a bussola esagonale | ||||
| 74 | 1619P05422 | 5.81 | 7.09 | |
| Clip | ||||
| 76 | 1619P03340 | 1.00 | 1.22 | |
| Montaggio Mandrino | ||||
| 78 | 1619PA0471 | 20.39 | 24.88 | |
| Perno della spina | ||||
| 78/30 | 1619P04839 | 1.00 | 1.22 | |
| Ingranaggio Conico | ||||
| 79 | 1619PA0474 | 27.81 | 33.93 | |
| STRISCIA | ||||
| 80 | 1619PA0475 | 3.44 | 4.20 | |
| Guarnizione ad O-Ring | ||||
| 81 | 1619PA1478 | 9.67 | 11.80 | |
| STRISCIA | ||||
| 82 | 1619PA1479 | 1.00 | 1.22 | |
| Targhetta | ||||
| 808 | 1619PB0417 | 2.40 | 2.93 | |
| KIT DI SERVIZIO 115V | ||||
| 810 | 2610013260 | 12.82 | 15.64 | |
| PCB | ||||
| 852 | 1619P04837 | 9.67 | 11.80 | |
| Non più disponibile, nessuna sostituzione | ||||
| 858 | 1619P05669 | |||
