Qui troverai tutte le parti e i disegni disponibili del 'Bosch 0601968003 ( GRW9 )'. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Si prega di notare quanto segue quando si ordina:

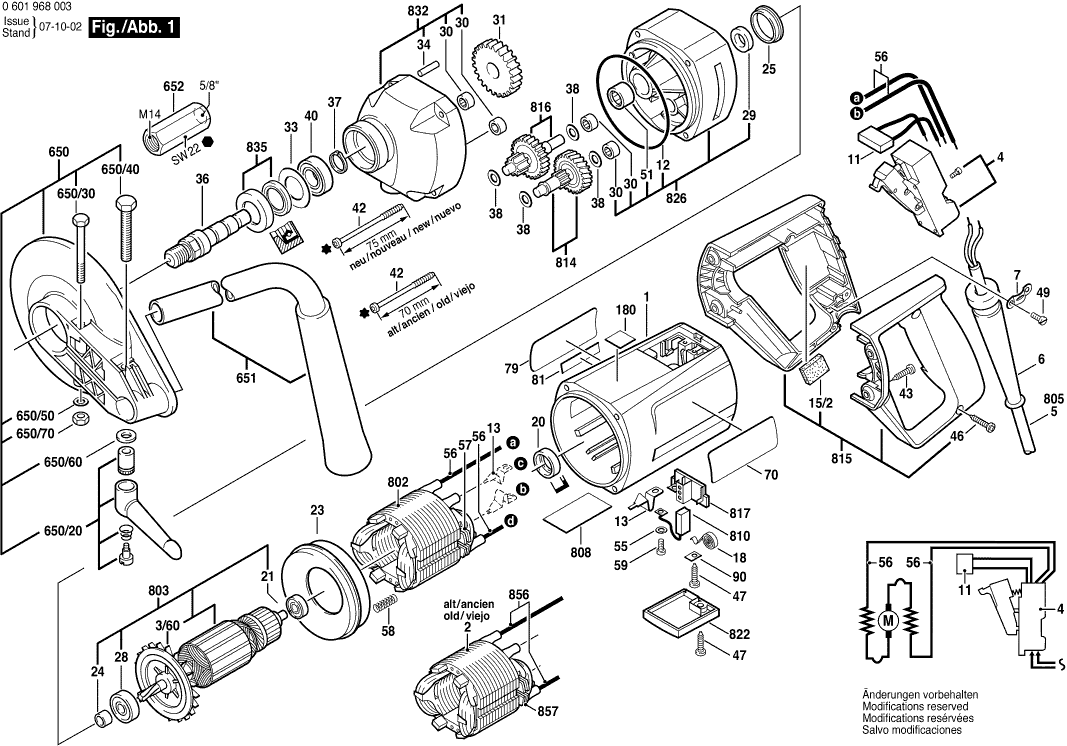

Disegno tecnico del modello Bosch 0601968003 ( GRW9 )
Elenco parti di ricambio del modello Bosch 0601968003 ( GRW9 )
| Pos. | Descrizione | Prezzo escl. IVA | Prezzo incl. IVA | |
| I prezzi mostrati includono l'IVA | ||||
| Custodia del motore | ||||
| 1 | 3605108145 | 23.75 | 28.98 | |
| Ventola Sunon PMD2412PMB1-A | ||||
| 3/60 | 1606610122 | 2.24 | 2.73 | |
| Interruttore | ||||
| 4 | 1607200078 | 36.85 | 44.96 | |
| OCCHIELLO | ||||
| 6 | 3600703011 | 2.24 | 2.73 | |
| Morsetto di fissaggio | ||||
| 7 | 1601302014 | 1.18 | 1.44 | |
| Non più disponibile, nessuna sostituzione | ||||
| 11 | 1607328028 | |||
| Anello O 74,0x1,5 MM | ||||
| 12 | 1600210030 | 1.18 | 1.44 | |
| Terminale a lamella | ||||
| 13 | 1604477001 | 1.18 | 1.44 | |
| Piastra isolante | ||||
| 15/2 | 1602381006 | 1.18 | 1.44 | |
| Molla a spirale AGC 18 | ||||
| 18 | 1604652006 | 1.18 | 1.44 | |
| Anello intermedio | ||||
| 20 | 1600502011 | 1.94 | 2.37 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 21 | 2600905032 | 4.10 | 5.00 | |
| Anello deflettore d'aria | ||||
| 23 | 1600502019 | 2.71 | 3.31 | |
| Anello intermedio | ||||
| 24 | 1600300090 | 2.71 | 3.31 | |
| Anello intermedio | ||||
| 25 | 1600221003 | 1.18 | 1.44 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 28 | 3600905131 | 8.45 | 10.31 | |
| Guarnizione labiale dell'albero rotante | ||||
| 29 | 1600290016 | 1.94 | 2.37 | |
| CUSCINETTO A MANICOTTO | ||||
| 30 | 1600200029 | 2.24 | 2.73 | |
| Ingranaggio Cilindrico | ||||
| 31 | 3606317041 | 33.45 | 40.81 | |
| Rondella di compensazione | ||||
| 33 | 1600102003 | 1.18 | 1.44 | |
| Spina Cilindrica | ||||
| 34 | 2917500121 | 0.83 | 1.01 | |
| BARRA TOMMY | ||||
| 36 | 3603523028 | 49.56 | 60.46 | |
| Anello di bloccaggio | ||||
| 37 | 2916650006 | 1.18 | 1.44 | |
| Rondella di compensazione | ||||
| 38 | 3600100064 | 1.70 | 2.07 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 40 | 1900905162 | 13.93 | 16.99 | |
| Vite di grasso AW 10 3x25 | ||||
| 42 | 3603435040 | 1.18 | 1.44 | |
| Vite a testa ovale Torx 4x30 | ||||
| 43 | 2914201527 | 1.70 | 2.07 | |
| Vite della piastra | ||||
| 46 | 2910211020 | 1.70 | 2.07 | |
| Vite a testa ovale Torx 4x30 | ||||
| 46 | 2914201507 | 0.83 | 1.01 | |
| Vite della piastra | ||||
| 47 | 2910211019 | 0.83 | 1.01 | |
| Vite della piastra | ||||
| 49 | 2910211018 | 0.83 | 1.01 | |
| Manicotto ad ago AGC 18 | ||||
| 51 | 3600917019 | 8.45 | 10.31 | |
| Cavo di connessione | ||||
| 56 | 3604460027 | 5.33 | 6.50 | |
| Guida cavo | ||||
| 57 | 3601025003 | 1.18 | 1.44 | |
| Molla compressione | ||||
| 58 | 1604613006 | 1.18 | 1.44 | |
| Vite a testa cilindrica | ||||
| 59 | 2910021118 | 0.83 | 1.01 | |
| Logo aziendale | ||||
| 70 | 3601110266 | 2.71 | 3.31 | |
| Piastra di Riferimento | ||||
| 79 | 3601110267 | 2.71 | 3.31 | |
| Rondella Con Linguetta | ||||
| 90 | 1601030022 | 1.18 | 1.44 | |
| Deflettore | ||||
| 650 | 3605510037 | 33.45 | 40.81 | |
| Leva di serraggio | ||||
| 650/20 | 3602001005 | 15.71 | 19.17 | |
| Vite esagonale | ||||
| 650/30 | 2911011215 | 0.83 | 1.01 | |
| Vite esagonale | ||||
| 650/40 | 2911011254 | 0.83 | 1.01 | |
| Rondella piana | ||||
| 650/50 | 2916011014 | 0.83 | 1.01 | |
| Rondella piana | ||||
| 650/60 | 2916011016 | 0.83 | 1.01 | |
| Dado esagonale | ||||
| 650/70 | 3603435044 | 0.83 | 1.01 | |
| Maniglia ausiliaria NERO | ||||
| 651 | 3601923013 | 29.75 | 36.30 | |
| Raccordo filettato | ||||
| 652 | 3609201354 | 9.53 | 11.63 | |
| Campo 230V | ||||
| 802 | 3604220109 | 60.65 | 73.99 | |
| Indotto | ||||
| 803 | 3607031338 | 148.65 | 181.35 | |
| Cavo di alimentazione | ||||
| 805 | 1607000227 | 20.42 | 24.91 | |
| Targhetta | ||||
| 808 | 160111A3H3 | 1.94 | 2.37 | |
| KIT DI SERVIZIO 115V | ||||
| 810 | 1607014126 | 12.41 | 15.14 | |
| Albero con ingranaggio | ||||
| 814 | 3606309046 | 81.47 | 99.39 | |
| Non più disponibile, nessuna sostituzione | ||||
| 815 | 3605133012 | |||
| Albero con ingranaggio | ||||
| 816 | 3606309048 | 148.65 | 181.35 | |
| PORTA-SPAZZOLA | ||||
| 817 | 1604336017 | 5.83 | 7.11 | |
| COPERTURA | ||||
| 822 | 3605500063 | 3.31 | 4.04 | |
| Flangia Intermedia | ||||
| 826 | 3607031539 | 101.94 | 124.37 | |
| Cuscinetto Della Spindola | ||||
| 832 | 3607031540 | 73.72 | 89.94 | |
| Anello di bloccaggio | ||||
| 835 | 3607030355 | 13.93 | 16.99 | |
| Cavo di connessione | ||||
| 856 | 1604438012 | 5.83 | 7.11 | |
| Guida cavo | ||||
| 857 | 1601025001 | 1.10 | 1.34 | |
