Qui troverai tutte le parti e i disegni disponibili di “Bosch 3601AA8000 ( GRW18-2E )”. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

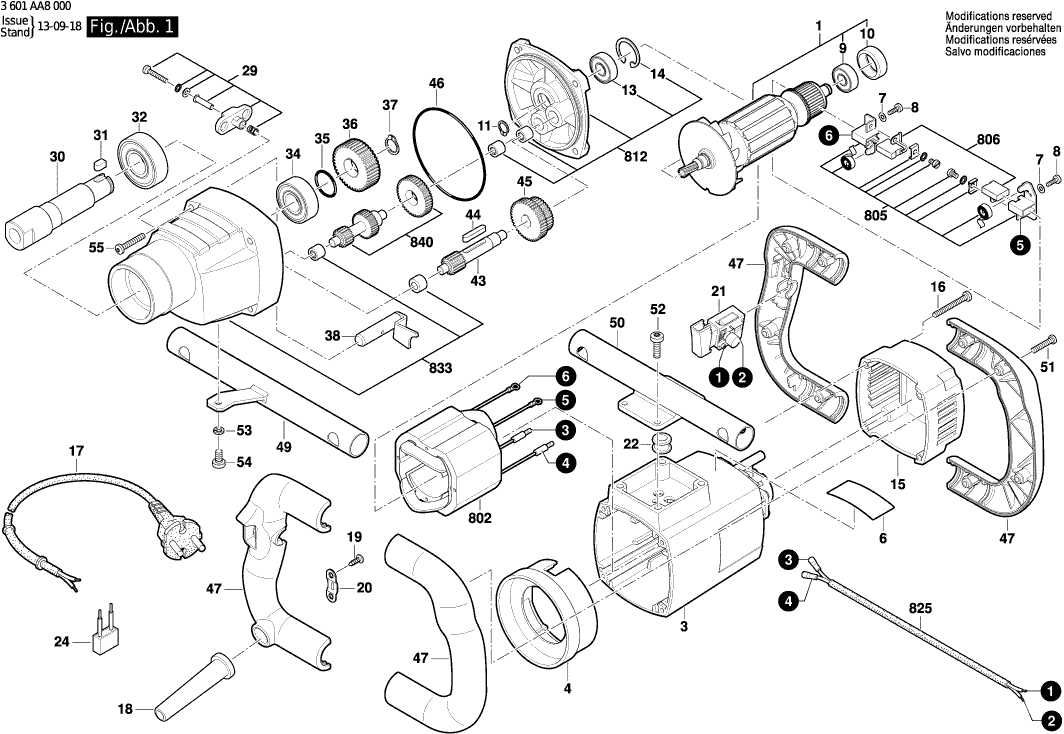

Disegni tecnici di Bosch 3601AA8000 ( GRW18-2E )
Elenco parti di Bosch 3601AA8000 ( GRW18-2E )
| Pos. | Descrizione | Prezzo IVA escl. | Prezzo IVA incl. | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Indotto | ||||
| 1 | 1604010B26 | 187.62 | 228.90 | |
| Custodia del motore | ||||
| 3 | 160510829U | 33.45 | 40.81 | |
| Anello deflettore d'aria | ||||
| 4 | 160059105A | 12.41 | 15.14 | |
| Targhetta | ||||
| 6 | 1619PB1006 | 0.83 | 1.01 | |
| Rondella elastica Ø27,5x38,4 MM | ||||
| 7 | 3600150024 | 2.24 | 2.73 | |
| Vite formante a filettatura M6x25 MM | ||||
| 8 | 3603435019 | 2.24 | 2.73 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 9 | 160059105B | 8.45 | 10.31 | |
| Coperchio del cuscinetto | ||||
| 10 | 1605820239 | 2.24 | 2.73 | |
| Anello di bloccaggio | ||||
| 11 | 3600119039 | 3.31 | 4.04 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 13 | 3600905128 | 20.42 | 24.91 | |
| Anello di bloccaggio | ||||
| 14 | 3600119038 | 3.31 | 4.04 | |
| Tappo | ||||
| 15 | 1600A001UU | 12.41 | 15.14 | |
| Vite della piastra | ||||
| 16 | 1603490A01 | 1.18 | 1.44 | |
| Cavo di alimentazione | ||||
| 17 | 3604460118 | 33.45 | 40.81 | |
| OCCHIELLO | ||||
| 18 | 3605703084 | 4.70 | 5.73 | |
| Vite della piastra | ||||
| 19 | 1603490A02 | 0.83 | 1.01 | |
| Morsetto di Sollievo dallo Sforzo | ||||
| 20 | 1600A001U3 | 0.83 | 1.01 | |
| Interruttore | ||||
| 21 | 1607000E7R | 33.45 | 40.81 | |
| Guida cavo | ||||
| 22 | 1600703047 | 2.71 | 3.31 | |
| Condensatore di interferenza | ||||
| 24 | 1600A00313 | 4.70 | 5.73 | |
| Interruttore | ||||
| 29 | 1607200314 | 7.58 | 9.25 | |
| BARRA TOMMY | ||||
| 30 | 1600A001UV | 44.82 | 54.68 | |
| Chiave Parallela | ||||
| 31 | 1600A001UW | 2.24 | 2.73 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 32 | 160090003H | 18.19 | 22.19 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 34 | 160090003J | 23.75 | 28.98 | |
| Rondella di regolazione 0,4 MM DI SPESSORE | ||||
| 35 | 1600A001UX | 15.71 | 19.17 | |
| Ingranaggio Cilindrico | ||||
| 36 | 1600A001UY | 40.61 | 49.54 | |
| Anello di bloccaggio | ||||
| 37 | 1600150019 | 1.18 | 1.44 | |
| Bullone della Frizione | ||||
| 38 | 1600A001UZ | 10.73 | 13.09 | |
| Albero del Pignone | ||||
| 43 | 1600A001V0 | 44.82 | 54.68 | |
| Chiave Parallela | ||||
| 44 | 1600A001V1 | 1.18 | 1.44 | |
| INGRANAGGIO | ||||
| 45 | 1606300009 | 44.82 | 54.68 | |
| Anello O | ||||
| 46 | 1600210248 | 4.70 | 5.73 | |
| Piastra di maniglia | ||||
| 47 | 1600A001UD | 15.71 | 19.17 | |
| Tubo | ||||
| 49 | 1600A001V2 | 29.75 | 36.30 | |
| Tubo | ||||
| 50 | 1600A001V3 | 29.75 | 36.30 | |
| Vite per Taglio Plastica | ||||
| 51 | 1600A001UP | 0.83 | 1.01 | |
| Vite per Taglio Plastica | ||||
| 52 | 1600A001V4 | 0.83 | 1.01 | |
| Rondella elastica | ||||
| 53 | 160015001A | 1.70 | 2.07 | |
| Vite di grasso AW 10 3x25 | ||||
| 54 | 1600A001V5 | 1.70 | 2.07 | |
| Vite della piastra | ||||
| 55 | 1603490A05 | 0.83 | 1.01 | |
| Campo 230V | ||||
| 802 | 160422023T | 91.56 | 111.70 | |
| PORTA-SPAZZOLA | ||||
| 805 | 1600A001V6 | 26.84 | 32.74 | |
| KIT DI SERVIZIO 115V | ||||
| 806 | 3604321034 | 26.84 | 32.74 | |
| Coperchio del cuscinetto RTS 400 REQ | ||||
| 812 | 160580807S | 67.25 | 82.04 | |
| Bussola di bloccaggio | ||||
| 825 | 1600A001U5 | 2.24 | 2.73 | |
| Carter del ingranaggio | ||||
| 833 | 1605806552 | 113.29 | 138.21 | |
| Unità a Ingranaggi | ||||
| 840 | 1600A001V7 | 91.56 | 111.70 | |
