Qui troverai tutte le parti e i disegni disponibili di “Bosch 0601940708 (GRW11E)”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

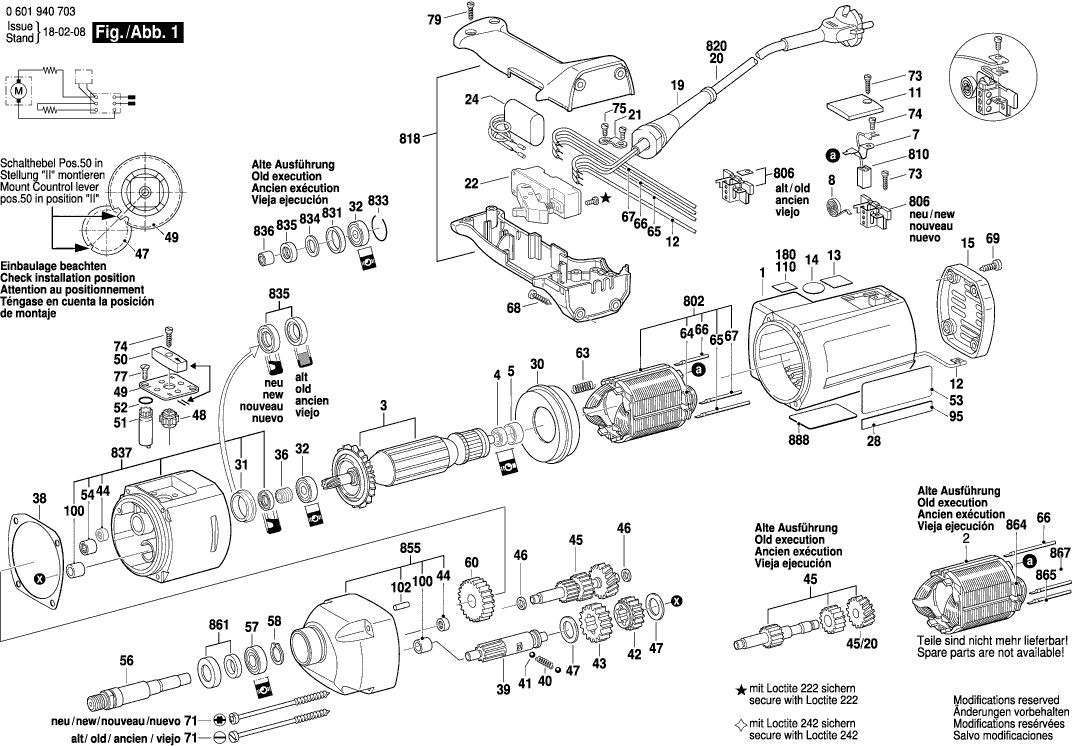

Disegni tecnici di Bosch 0601940708 (GRW11E)
Elenco parti di Bosch 0601940708 (GRW11E)
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Custodia del motore | ||||
| 1 | 3605108091 | 33.33 | 40.66 | |
| Indotto | ||||
| 3 | 1619P13608 | 126.98 | 154.92 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 4 | 2600905032 | 4.94 | 6.03 | |
| Anello intermedio | ||||
| 5 | 1600502011 | 2.40 | 2.93 | |
| Terminale a lamella | ||||
| 7 | 1604477001 | 1.49 | 1.82 | |
| Molla a spirale AGC 18 | ||||
| 8 | 1604652006 | 1.49 | 1.82 | |
| COPERTURA | ||||
| 11 | 3605500063 | 4.21 | 5.14 | |
| Cavo di connessione | ||||
| 12 | 1604445006 | 5.81 | 7.09 | |
| Adesivo | ||||
| 14 | 3601110368 | 1.90 | 2.32 | |
| COPERTURA | ||||
| 15 | 3605500062 | 12.82 | 15.64 | |
| OCCHIELLO | ||||
| 19 | 3600703011 | 2.86 | 3.49 | |
| Morsetto di fissaggio | ||||
| 21 | 1601302014 | 2.18 | 2.66 | |
| Non più disponibile, nessuna sostituzione | ||||
| 22 | 1607200075 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 24 | 1607328028 | |||
| Anello deflettore d'aria | ||||
| 30 | 1600502019 | 3.44 | 4.20 | |
| Anello intermedio | ||||
| 31 | 1600221003 | 2.40 | 2.93 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 32 | 3600905131 | 10.90 | 13.30 | |
| Anello intermedio | ||||
| 36 | 1600300090 | 3.44 | 4.20 | |
| Piastra di tenuta | ||||
| 38 | 1601015013 | 1.49 | 1.82 | |
| Albero Dentato | ||||
| 39 | 1606309066 | 98.18 | 119.78 | |
| Molla compressione | ||||
| 40 | 1604611022 | 1.49 | 1.82 | |
| Palla | ||||
| 41 | 1903230009 | 1.00 | 1.22 | |
| Ingranaggio Cilindrico | ||||
| 42 | 1606317074 | 31.42 | 38.33 | |
| Ingranaggio Cilindrico | ||||
| 43 | 1606317082 | 39.14 | 47.75 | |
| Manicotto ad ago AGC 18 | ||||
| 44 | 1600910013 | 5.81 | 7.09 | |
| Albero del Pignone | ||||
| 45 | 1606309065 | 98.18 | 119.78 | |
| Ingranaggio Cilindrico | ||||
| 45/20 | 1606320077 | 22.88 | 27.91 | |
| Rondella di compensazione | ||||
| 46 | 1600100631 | 1.49 | 1.82 | |
| Rondella di compensazione | ||||
| 47 | 1600101647 | 2.08 | 2.54 | |
| Albero di controllo Z=20 | ||||
| 48 | 1606325025 | 2.86 | 3.49 | |
| Piastra Scanalata | ||||
| 49 | 1601038025 | 1.49 | 1.82 | |
| Leva di Controllo | ||||
| 50 | 1602026044 | 7.46 | 9.10 | |
| Albero di controllo Z=10 | ||||
| 51 | 1606325027 | 8.35 | 10.19 | |
| Anello O | ||||
| 52 | 1900210105 | 1.49 | 1.82 | |
| Adesivo | ||||
| 53 | 3601110362 | 2.52 | 3.07 | |
| Manicotto ad ago AGC 18 | ||||
| 54 | 2600910001 | 4.18 | 5.10 | |
| Mandrino di Perforazione | ||||
| 56 | 1603523087 | 50.23 | 61.28 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 57 | 1900905162 | 16.79 | 20.48 | |
| Anello di bloccaggio | ||||
| 58 | 2916650006 | 1.49 | 1.82 | |
| Ingranaggio Cilindrico | ||||
| 60 | 3606317009 | 41.30 | 50.39 | |
| Molla compressione | ||||
| 63 | 1604613006 | 1.49 | 1.82 | |
| Guida cavo | ||||
| 64 | 3601025003 | 1.49 | 1.82 | |
| Cavo di connessione | ||||
| 65 | 3604438027 | 9.67 | 11.80 | |
| Cavo di connessione | ||||
| 66 | 1604438012 | 7.46 | 9.10 | |
| Cavo di connessione | ||||
| 67 | 3604438025 | 6.53 | 7.97 | |
| Vite della piastra | ||||
| 68 | 3603435027 | 1.00 | 1.22 | |
| Vite della piastra | ||||
| 69 | 2910211234 | 1.49 | 1.82 | |
| Vite di grasso AW 10 3x25 | ||||
| 71 | 3603435042 | 1.32 | 1.61 | |
| Vite della piastra | ||||
| 73 | 2910211019 | 1.00 | 1.22 | |
| Vite a testa cilindrica | ||||
| 74 | 2910021118 | 1.00 | 1.22 | |
| Vite della piastra | ||||
| 75 | 2910211019 | 1.00 | 1.22 | |
| Vite della piastra | ||||
| 76 | 2910211019 | 1.00 | 1.22 | |
| Vite a testa svasata VN-HK 85 M5x10 | ||||
| 77 | 2910501120 | 1.00 | 1.22 | |
| Vite della piastra | ||||
| 79 | 2910211021 | 1.49 | 1.82 | |
| Non più disponibile, nessuna sostituzione | ||||
| 95 | 3601110072 | |||
| CUSCINETTO | ||||
| 100 | 3600328033 | 6.53 | 7.97 | |
| Spina Cilindrica | ||||
| 102 | 2917500121 | 1.00 | 1.22 | |
| Maniglia ausiliaria M10 | ||||
| 650 | 3602025012 | 26.62 | 32.48 | |
| Non più disponibile, nessuna sostituzione | ||||
| 650/20 | 1618040077 | |||
| Bullone filettato M4 x 20 DIN 915 | ||||
| 650/30 | 1613521001 | 5.81 | 7.09 | |
| ANELLO DI FISSAGGIO D38X1,75 | ||||
| 650/40 | 3601038048 | 16.79 | 20.48 | |
| Spina Cilindrica | ||||
| 650/50 | 1613100012 | 2.40 | 2.93 | |
| Attacco per Miscelatore Ø 140 MM, M14 | ||||
| 651 | 3609201036 | 91.33 | 111.42 | |
| Raccordo filettato | ||||
| 652 | 3609201353 | 13.90 | 16.96 | |
| Campo 230V | ||||
| 802 | 3604220148 | 55.56 | 67.78 | |
| PORTA-SPAZZOLA | ||||
| 806 | 3604336012 | 5.81 | 7.09 | |
| KIT DI SERVIZIO 115V | ||||
| 810 | 3607014012 | 23.90 | 29.16 | |
| Maniglia TSC 55 | ||||
| 818 | 3605132031 | 30.08 | 36.70 | |
| Cavo di alimentazione | ||||
| 820 | 1607000391 | 18.94 | 23.11 | |
| Anello intermedio | ||||
| 831 | 1600206026 | 1.49 | 1.82 | |
| Anello di ritenzione | ||||
| 833 | 2916600016 | 1.49 | 1.82 | |
| Disco di supporto | ||||
| 834 | 1600102680 | 1.49 | 1.82 | |
| Guarnizione labiale dell'albero rotante | ||||
| 835 | 3600290070 | 10.68 | 13.03 | |
| Anello intermedio | ||||
| 836 | 1600300090 | 3.44 | 4.20 | |
| Cuscinetto intermedio | ||||
| 837 | 3607030436 | 102.63 | 125.21 | |
| Cuscinetto Della Spindola | ||||
| 855 | 1605806368 | 82.63 | 100.81 | |
| Anello di bloccaggio | ||||
| 861 | 3607030355 | 16.79 | 20.48 | |
| Guida cavo | ||||
| 864 | 1601025001 | 1.32 | 1.61 | |
| Cavo di connessione | ||||
| 865 | 1604438013 | 7.46 | 9.10 | |
| Cavo di connessione | ||||
| 867 | 3604460009 | 5.61 | 6.84 | |
| Targhetta | ||||
| 888 | 160111A3H3 | 2.40 | 2.93 | |
