Qui troverai tutte le parti e i disegni disponibili del 'Bosch 3601K61A02 ( GRL500H )'. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Si prega di notare quanto segue quando si ordina:

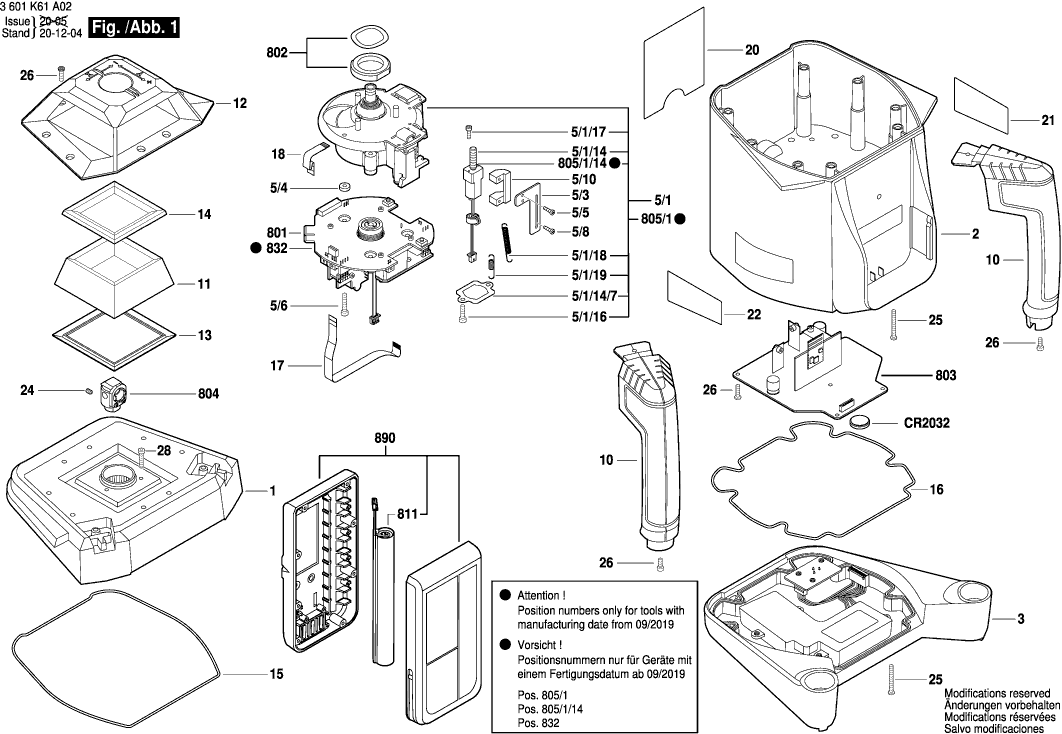

Disegno tecnico del modello Bosch 3601K61A02 ( GRL500H )
Elenco parti di ricambio del modello Bosch 3601K61A02 ( GRL500H )
| Pos. | Descrizione | Prezzo escl. IVA | Prezzo incl. IVA | |
| I prezzi mostrati includono l'IVA | ||||
| Alloggiamento Superiore | ||||
| 1 | 2610A15836 | 11.88 | 14.49 | |
| Assemblea dell'alloggiamento | ||||
| 2 | 2610A16109 | 130.32 | 158.99 | |
| Assemblea dell'alloggiamento | ||||
| 3 | 2610A15840 | 148.65 | 181.35 | |
| Custodia del motore | ||||
| 5/1 | 16051082MT | 130.32 | 158.99 | |
| Assemblea motore-ingranaggio | ||||
| 5/1/14 | 2610A13249 | 29.75 | 36.30 | |
| Piastra Del Motore | ||||
| 5/1/14/7 | 2610A12302 | 1.18 | 1.44 | |
| Vite a brugola | ||||
| 5/1/17 | 2610A12275 | 0.83 | 1.01 | |
| Molla di estensione | ||||
| 5/1/18 | 2610A12283 | 0.83 | 1.01 | |
| Molla di estensione | ||||
| 5/1/19 | 2610A13065 | 0.83 | 1.01 | |
| Interruttore di Fine Corsa | ||||
| 5/10 | 2610A13399 | 0.83 | 1.01 | |
| Interruttore di Fine Corsa | ||||
| 5/3 | 2610A13397 | 1.18 | 1.44 | |
| Rondella speciale | ||||
| 5/4 | 2610A12269 | 1.94 | 2.37 | |
| Vite a brugola | ||||
| 5/5 | 2610A12272 | 0.83 | 1.01 | |
| Vite a brugola | ||||
| 5/6 | 2610A12284 | 0.83 | 1.01 | |
| Vite della piastra | ||||
| 5/8 | 2610A12301 | 0.83 | 1.01 | |
| Maniglia TSC 55 | ||||
| 10 | 2610A15846 | 8.45 | 10.31 | |
| Finestra di bandiera, vi TSF 55 | ||||
| 11 | 2610A14201 | 33.45 | 40.81 | |
| Gabbia | ||||
| 12 | 2610A15857 | 18.19 | 22.19 | |
| Guarnizione in gomma | ||||
| 13 | 2610A14928 | 2.24 | 2.73 | |
| Guarnizione in gomma | ||||
| 14 | 2610A14929 | 1.70 | 2.07 | |
| Sigillo del tappetino | ||||
| 15 | 2610A15869 | 2.71 | 3.31 | |
| Sigillo del tappetino | ||||
| 16 | 2610A15870 | 2.71 | 3.31 | |
| Cavo Elettrico | ||||
| 17 | 2610A16107 | 1.18 | 1.44 | |
| Pcb flessibile | ||||
| 18 | 2610A12359 | 1.70 | 2.07 | |
| Assemblaggio Scheda Stampata | ||||
| 19 | 1600A0146J | 148.65 | 181.35 | |
| Targhetta | ||||
| 20 | 2609136274 | 1.94 | 2.37 | |
| Etichetta adesiva | ||||
| 21 | 2610A15888 | 1.94 | 2.37 | |
| Etichetta adesiva | ||||
| 22 | 2610A15889 | 1.94 | 2.37 | |
| ASTA FILETTATA | ||||
| 24 | 2610A12270 | 1.18 | 1.44 | |
| VITE C M4X35 | ||||
| 25 | 2610A07331 | 0.83 | 1.01 | |
| VITE C M4X35 | ||||
| 26 | 2610A14967 | 0.83 | 1.01 | |
| PACCO BATTERIA SA 14.4V, 1.9AH | ||||
| 38 | 2610A16656 | 1.60 | 1.95 | |
| Unità di alimentazione | ||||
| 603 | 2610A16712 | 49.56 | 60.46 | |
| Non più disponibile, nessuna sostituzione | ||||
| 604/1 | 2610A15904 | |||
| Staffa di serraggio | ||||
| 604/2 | 2610A14830 | 40.61 | 49.54 | |
| Montaggio | ||||
| 801 | 1600A01NM5 | 233.78 | 285.21 | |
| bussola a sfera | ||||
| 802 | 2610A16051 | 6.54 | 7.98 | |
| Assemblaggio Scheda Stampata | ||||
| 803 | 1600A0146J | 148.65 | 181.35 | |
| Supporto Prisma | ||||
| 804 | 2610A16472 | 91.56 | 111.70 | |
| Custodia del motore | ||||
| 805/1 | 2610A16480 | 130.32 | 158.99 | |
| Assemblea motore-ingranaggio | ||||
| 805/1/14 | 1600A01R7V | 26.84 | 32.74 | |
| Pacco Batteria | ||||
| 811 | 2610A15826 | 33.45 | 40.81 | |
| Elemento di livellamento | ||||
| 832 | 1600A020PB | 304.19 | 371.11 | |
| Rilevatore laser | ||||
| 890 | 1600A020RB | 342.01 | 417.25 | |
